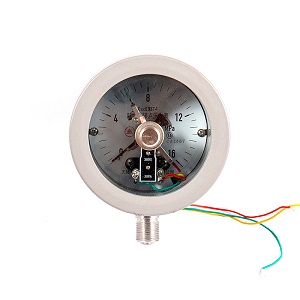

Vedi i dettagli Manometro a contatto elettrico a prova di esplosione
In ambienti in cui vi sono gas o polvere esplosivi (come nelle industrie del petrolio, chimico e del carbone), le prestazioni a prova di esplosione delle attrezzature di monitoraggio della pressione influiscono direttamente sulla sicurezza della produzione. L'esplosione a prova di esplosione di contatto elettrico. "Guardian a prova di esplosione", aiutandoti a effettuare selezioni precise per scenari industriali.
1, Interpretazione del modello: comprensione dei parametri core dal codice
· Il modello di un manometro di contatto elettrico a prova di fiamma di solito include informazioni chiave come la valutazione a prova di esplosione, la forma strutturale, il grado di accuratezza e l'intervallo di misurazione.
Y: Guarda a pressione
X: contatto elettrico
B: tipo a prova di esplosione
100: diametro del quadrante
· Fattori chiave nella selezione: La valutazione a prova di esplosione deve corrispondere all'ambiente di utilizzo (ad esempio, la classe IIB è adatta a propano, etilene, ecc., Mentre la classe IIC è adatta per gas più pericolosi come idrogeno, acetilene, ecc.) E il gruppo di temperatura (T4 indica che la temperatura di superficie massima dello strumento è ≤ 135 ℃) deve soddisfare i requisiti di temperatura ambientale.
2, smontaggio strutturale: tre componenti principali garantiscono protezione e funzionalità di esplosione
La struttura del manometro di contatto elettrico a prova di fiamma è centrata attorno a due design del nucleo: "a prova di esplosione di fiamma" e "controllo del segnale elettrico". È principalmente diviso in tre parti:
· Caso a prova di esplosione: Il "guscio di protezione della sicurezza" dello strumento adotta un design sigillato. Anche se le scintille vengono generate all'interno a causa di un guasto, possono essere bloccate dal guscio e non accenderanno la miscela esplosiva all'esterno. Allo stesso tempo, il guscio è dotato di una struttura di allevamento per prevenire la rottura causata da un'eccessiva pressione interna.
· Meccanismo di misurazione: Il componente centrale è un tubo a molla (come lega di rame o tubo a molla in acciaio inossidabile). Quando il mezzo misurato entra nel tubo a molla, il tubo a molla si deforma a causa della pressione e subisce una deformazione. Questa deformazione viene trasmessa attraverso le aste di collegamento e i meccanismi di trasmissione degli ingranaggi per ruotare il puntatore, ottenendo così l'indicazione della pressione.
· Dispositivo di contatto elettrico: È costituito da tre contatti elettrici (di solito contatti in lega d'argento con buona conducibilità e elevata resistenza all'usura) e il puntatore è dotato di un contatto mobile che può essere regolato. Quando la pressione raggiunge il valore impostato, il contatto in movimento con il contatto stazionario corrispondente e un segnale di interruttore di uscita (come un allarme/arresto della valvola della pompa) è generato per raggiungere il controllo automatico.
3, Selezione del materiale: i componenti diversi sono adatti per diverse condizioni di lavoro.
Il materiale determina la resistenza alla corrosione, la resistenza ad alta temperatura e la durata di servizio dello strumento. È necessario selezionare il materiale in base al mezzo misurato (come liquidi corrosivi, gas ad alta temperatura) e condizioni ambientali :
· Materiale a guscio:
Ghisa: a basso costo, adatto per ambienti a prova di esplosione generale non corrosivi e secchi;
Acciaio inossidabile (304/316): resistente ad acidi e alcali, adatti per ambienti con forte corrosività come ingegneria chimica e applicazioni marine.
· Materiale dell'elemento di misurazione (tubo a molla):
Lega di rame (come bronzo di stagno): adatto per misurare gas e liquidi non corrosivi (come aria e acqua), con un limite di temperatura di ≤ 100 ℃.
L'acciaio inossidabile (304/316L): presenta una resistenza di corrosione superiore e una resistenza al calore, rendendolo adatto per misurare mezzi corrosivi (come acido cloridrico, acido solforico) o media ad alta temperatura (temperatura ≤ 200 ℃).
· Materiale di contatto elettro-pneumatico:
Leghe d'argento (come lega d'argento-cadmio, lega d'argento); Eccellente conduttività, usura a basso contatto, durata della vita a lungo applicabile e capace di frequenti operazioni di on-off.
· Materiale di tenuta:
Gomma nitrile: resistente all'olio e ai solventi comuni, adatti ai media a base di olio.
Gomma fluoro: resistente alla forte corrosione e ad alta temperatura (≤ 200 ℃), adatto per applicazioni che coinvolgono forti sostanze corrosive o condizioni ad alta temperatura.
Riepilogo:
La selezione di contatti elettrici a prova di esplosione calibri di pressione Richiede "adattamento alla situazione specifica": in primo luogo, determinare il livello a prova di esplosione e il gruppo di temperatura in base all'ambiente. Quindi, selezionare l'elemento di misurazione e il materiale dell'alloggiamento secondo il mezzo misurato. Infine, bloccare l'elemento di misurazione e il materiale dell'alloggiamento attraverso i parametri del modello. Infine, determinare le specifiche precise attraverso i parametri del modello. Padroneggiare la logica di base del suo modello, struttura e materiale è essenziale per ottenere un monitoraggio e il controllo di pressione sicuri e stabili in ambienti industriali pericolosi.
