◆ Modello: YS100 YS150

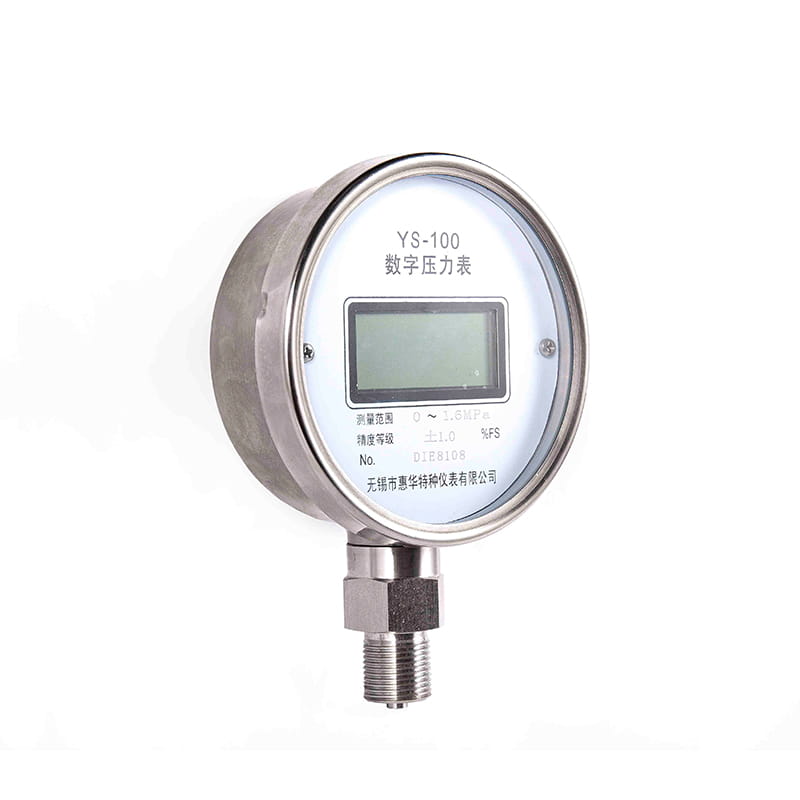

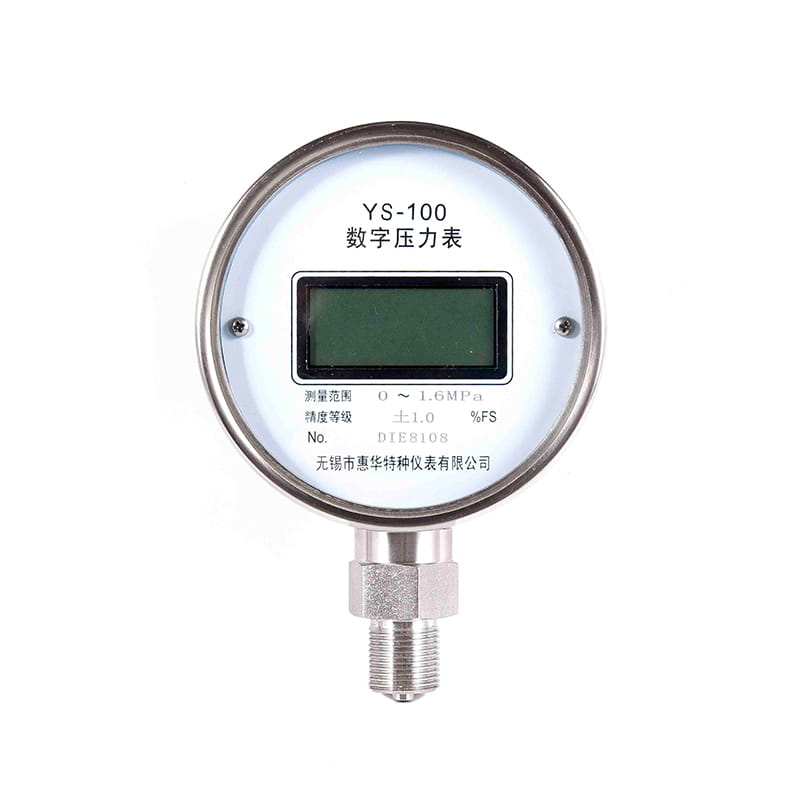

◆ Introduzione: questo indicatore di pressione digitale ha una bella forma, prestazioni stabili e misurazione accurata; Combina la tecnologia di microprocessore leader al mondo e l'algoritmo di conversione da analogo a digitale avanzato per ottenere un consumo di alta precisione e basso potere.
Adottando il chip importato, può memorizzare e mantenere il valore di picco più elevato e il valore della valle di pressione più bassa nel processo di acquisizione e misurazione dei dati dello strumento. Adottare la tecnologia di visualizzazione dei cristalli liquidi a grande schermo per rendere i dati chiari e facili da leggere. La tecnologia di retroilluminazione unica può essere utilizzata normalmente di notte.

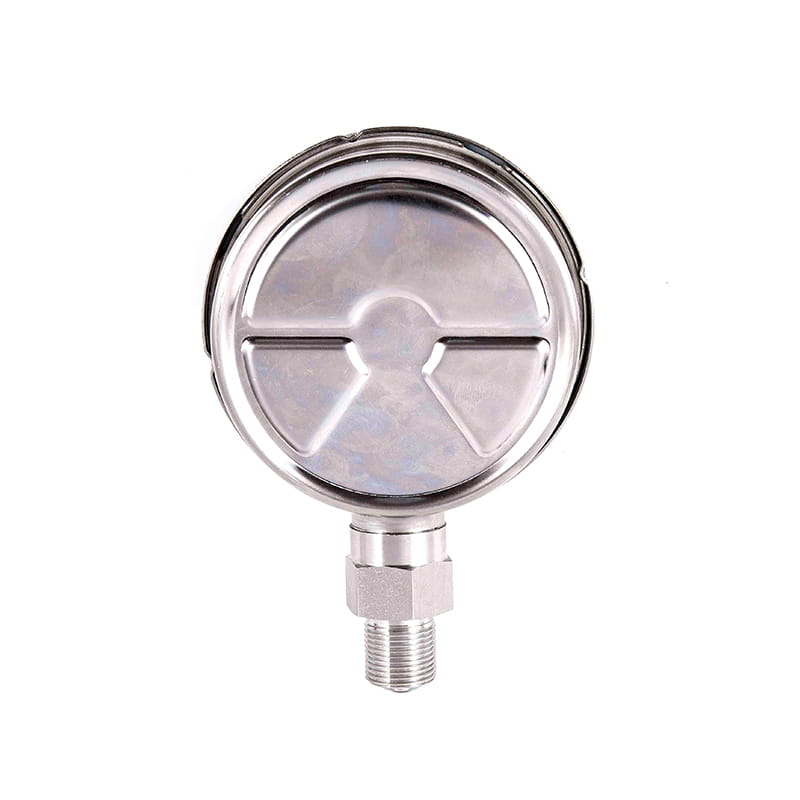

Il guscio in acciaio inossidabile, resistenza alla corrosione, resistenza alle vibrazioni meccaniche, il corpo nel suo insieme usando la tecnologia di tenuta, può essere applicato in una varietà di ambienti complessi.
Questo prodotto ha le stesse prestazioni degli indicatori di pressione digitale stranieri, che è una scelta ideale per sostituire strumenti importati e calibri meccanici tradizionali.
◆ Uso principale:
1. Può essere utilizzato per calibrare gli indicatori di pressione generale, i calibri di pressione di precisione, i monitor della pressione sanguigna o altri strumenti di pressione. Può anche essere anche ampiamente utilizzato per una misurazione precisa della pressione; 2.
2. Iniezione di acqua del campo petrolifero, misurazione della pressione della pressione dell'attrezzatura della nave da testa, misurazione della pressione della pompa della tubatura di alimentazione; 3.
3. Industria petrolchimica: vuoto, micro pressione e gas corrosiva e pressione liquida nel processo di produzione
Industria petrolchimica: vuoto, micro pressione e gas corrosiva e pressione liquida nella misurazione del processo di produzione; 4.
4. Applicazione OEM di sistema idraulico, refrigerazione e monitoraggio del processo.
5. Media ad alta temperatura, mezzo viscoso e misurazione dell'altezza del liquido; 6.
6. Condizionatori d'aria, attrezzature di lavorazione del gas, ventilatori, attrezzature mediche, laboriosi, compressori e misurazione della pressione isobarica della forza.
Misurazione della forza.
◆ PArametri tecnici:
| Modello | YS-100 | YS-150 | ||||
| Diametro nominale | Φ 100 | Φ 150 | ||||
| Tipo di montaggio | Ⅰ | * | * | |||
| Ⅱ | * | * | ||||
| Ⅳ | * | * | ||||
| Ⅵ | * | * | ||||
| Fili di adattamento | M20 × 1.5 | |||||
| Intervallo di misurazione | Metodo di misurazione | Classe di precisione ( %Fs) | Intervallo di temperatura di precisione garantita | |||
| (0 ~ 60) Pa | Pressione differenziale | 1.6 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 250) Pa | Pressione differenziale | 0.5 ； 1.0 | ||||
| (0 ~ 1 ) KPA | Pressione differenziale | 0.1 ； 0.2 | ||||
| (0 ~ 2) KPA | Pressione differenziale | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 5 、 10 、 16 、 25) KPA | Pressione di calibro, pressione differenziale | |||||
| (0 ~ 4 0 、 60 、 100 、 160 、 250) KPA | Pressione di calibro, pressione assoluta | 0.02 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 0.4 、 0.6 、 1 、 1.6 、 2.5 、 4 、 6) MPA | ||||||
| 0.05 | 0 ℃ ~ 50 ℃ | |||||
| (0 ~ 10 、 16 、 25 、 40 、 60) MPA | ||||||
| (0 ~ 100 ) MPA | Pressione di calibro | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 160) MPA | Pressione di calibro | 0.1 0.2 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 250) MPA | Pressione di calibro | 0 ℃ ~ 50 ℃ | ||||
| L'unità di pressione introdotta sopra gli usi Pa e altre unità di pressione possono anche essere utilizzate nell'applicazione pratica, come ad esempio: KGF/CM2 、 sbarra 、 Mbar 、 psi 、 MMH2O 、 mmhg 、 ATM | ||||||
| Condizioni ambientali d'uso | Temperatura: -10 ° C ~ 50 ° C.; Relative humidity: < Pressione atmosferica: 86 ~ 106kpa | |||||
| Interfaccia di comunicazione | ★ Porta seriale di comunicazione: Rs232 ★ TAUD TAUD: 2400 , 4800 , 9600 Opzionale (impostazione predefinita di fabbrica 9600 ) ★ Lunghezza dei dati: 8 bit; Stop Bit: 2 bit ★ Indirizzo del misuratore: 1 ~ 112 | |||||
| Funzionalità aggiuntive | ★ Misurazione della temperatura: - 30 ° C. ~ 90 ° C; Risoluzione: ± 0.1 °C ★ Registrazione di picco: registra i valori di pressione massimi e minimi che si verificano durante la misurazione ★ Allarme di sovratensione: la soglia di allarme può essere impostata arbitrariamente nell'intervallo di misurazione ★ Timer Shutdown: è possibile impostare un timer da chiudere | |||||
| Quadrante analogico | ★ Percentuale di pressione Indicazione: il puntatore mostra la percentuale dell'intervallo della misurazione della pressione sotto forma di un ventilatore ★ Indicazione di fluttuazione della pressione: l'oscillazione di un puntatore indica quanto fluttua la misurazione della pressione secondaria adiacente ★ ANNICARE PRESSIONE Soglia di pressione Indicazione: La disposizione di tre puntatori viene utilizzata per mostrare se il valore di pressione corrente supera la soglia di allarme | |||||
| Display sullo schermo | Fstn Schermo LCD; 5 cifre display; Retroilluminazione blu | |||||
| Modalità di alimentazione | Batteria incorporata (fare riferimento al manuale di istruzioni per il modello della batteria) | |||||
| Valutazione sismica | V · H · 3 | |||||
| Protezione dell'ingresso | IP63 | |||||
| Applicare lo standard | JB/T 7392 | |||||
| Nota: può anche essere realizzato in thread di tubi o thread di tubi affusolati in base ai requisiti dell'utente (vedere la guida di selezione). | ||||||
◆ Dimensioni:
| Radiale diretto (I.) | Assiale Eccentrico diretto (ii.) |
| Monte a filo eccentrico assiale (iv.) | Monte convesso radiale (vi.) |
| Modello | Dimensioni( mm ) | |||||||
| UN | B | C | D | d0 | D1 | d2 | M | |
| Ys100- Ⅰ | 100 | 48 | 16 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Ys100- Ⅱ | 152 | 48 | 19 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Ys100- Ⅳ | 90 | 48 | 19 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Ys100- Ⅵ | 100 | 48 | 16 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Ys150- Ⅰ | 113 | 53 | 22 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Ys150- Ⅱ | 90 | 53 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Ys150- Ⅳ | 69 | 53 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| Ys150- Ⅵ | 113 | 53 | 22 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
