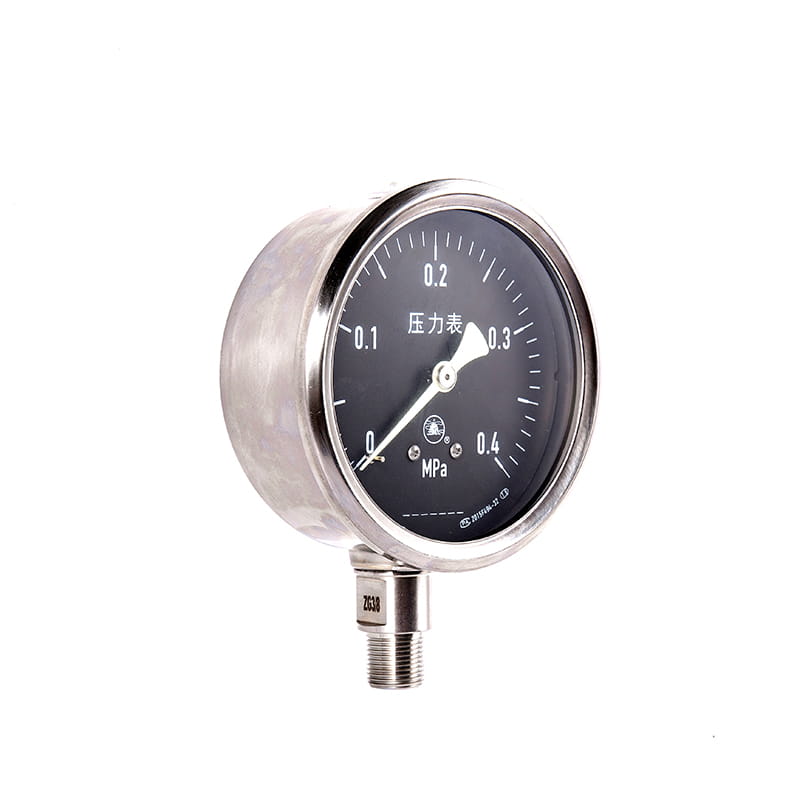

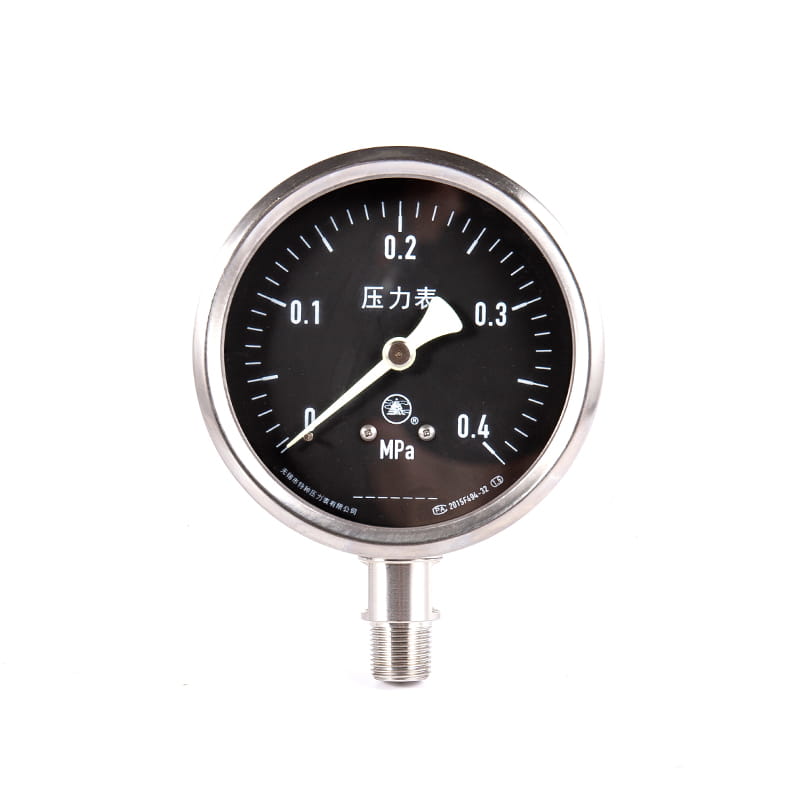

◆ Modello: YC40 YC50 YC60 YC75 YC100 YC150
◆ Usa: questa serie di strumenti sono adatti per misurare la pressione di liquido, gas, vapore e altri media fluidi senza pericolo di esplosione, cristallizzazione o solidificazione su navi e apparecchiature correlate.
Questa serie di strumenti ha un tipo luminoso, nella scala principale del quadrante e l'estremità anteriore del puntatore è rivestita con agente luminoso permanente attivo o passivo, quindi il valore della pressione può essere chiaramente letto al buio.

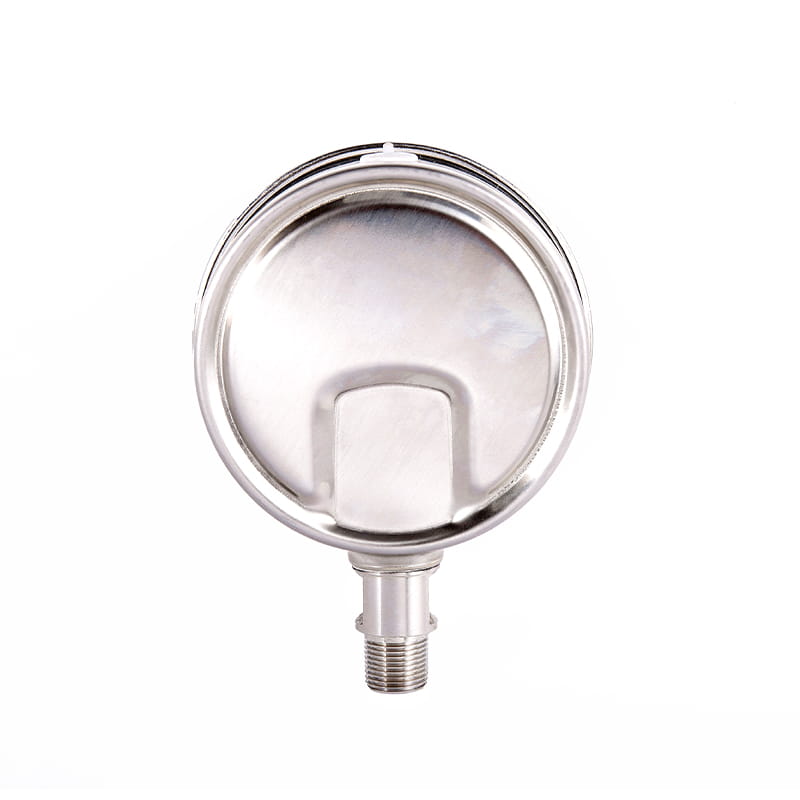

Il guscio di questa serie di strumenti è completamente sigillato e ha una certa resistenza alla corrosione dell'acqua di mare, proteggendo così i componenti interni dello strumento da danni e corrosione da parte di onde e acqua di mare.
Questa serie di strumenti può anche essere riempita con olio di smorzamento a bassa viscosità nel guscio, con la capacità di resistere alla vibrazione dell'ambiente di lavoro causato dal maltempo nel mare e dalla pulsazione a media pressione.
Questa serie di strumenti sono utilizzati principalmente in spese offshore, giacimenti di petrolio e gas offshore, piattaforme di perforazione offshore, mining di mare, navigazione interna e altre industrie. $
◆ Parametri tecnici ：
| Numero modello | YLM60 | YLM100 | YLM150 | |
| Diametro nominale | Φ 60 | Φ 100 | Φ 150 | |
| Tipo di montaggio | Ⅰ | * | * | * |
| Ⅱ | * | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | * | * | * | |
| Ⅴ | * | / | / | |
| Ⅵ | * | * | * | |
| Filo del connettore | M14 × 1.5 | M20 × 1.5 | ||
| Classe di precisione | 2.5 | 1.6 | ||
| Intervallo di misurazione （ MPA ） | Vacante: -0.1 ～ 0 Vuoto a pressione ： -0.1 ～ 0,06 -0,1 ～ 0,15 -0,1 ～ 0.3 -0.1 ～ 0,5 -0,1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Pressione: 0 ～ 0.1 0 ～ 0.16 0 ～ 0,25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 、 0 ～ 160 、 0 ～ 250 |
| Condizioni ambientali d'uso | Temp ： -40 ℃～ 70 ℃ |
| Valutazione delle vibrazioni | Tipo normale ： V · H · 3 ； Tipo sismico (tipo pieno di liquido) ： V · H · 4 |
| Materiale del tubo Borden | QSN4-0.3 、 OCR18NI12MO2ti |
| Materiale di custodia e connettore | 1cr18ni9ti ； Sus304 |
| classe di protezione | IP65 |
| Standard di implementazione | GB/T 1226 ； JB/T 6804 |
| Nota: 1. I thread congiunto possono essere personalizzati in base ai requisiti dell'utente. | |
◆ Dimensioni esterne:

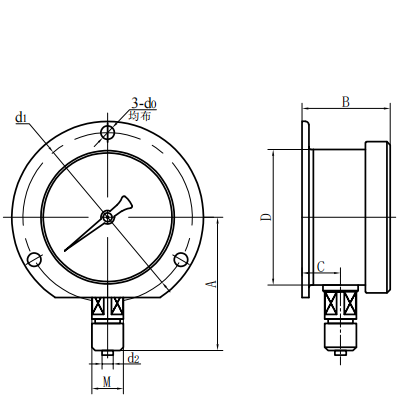

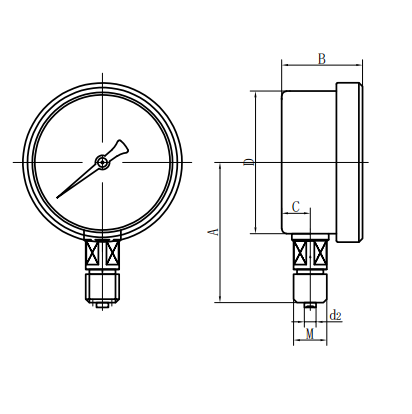

| Tipo diretto radiale (ⅰ) | Tipo eccentrico diretto eccentrico (ⅱ) |

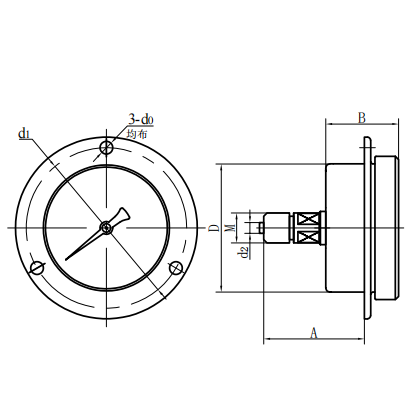

| Tipo concentrico assiale concentrico (III) | Tipo di inserto eccentrico assiale (IV) |
| Tipo di inserimento concentrico assiale (V) | Tipo convesso radiale (vi) |
| Numero modello | Dimensioni complessive (mm) | |||||||
| UN | B | C | D | d0 | D1 | d2 | M | |
| Yc60- Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Yc60- Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | Φ 5 | |
| Yc60- Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Yc60- Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | |
| Yc60- Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Yc60- Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Yc100- Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Yc100- Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Yc100- Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Yc100- Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Yc150- Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Yc150- Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Yc150- Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| Yc150- Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
