Serie YSX Intelligente Digital (Electric Contact) Caso

◆ Modello: Ysx 100

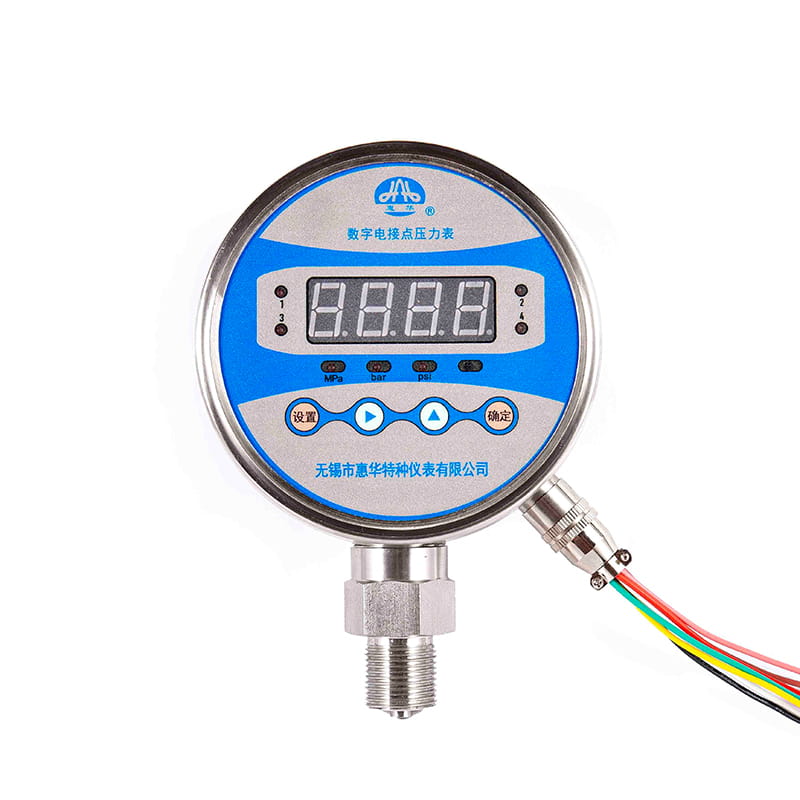

◆ INTRODUZIONE: Il manometro di contatto con parole elettriche digitali intelligenti è un insieme di visualizzazione della pressione, controllo del segnale, trasmissione della pressione in uno dei prodotti intelligenti attentamente sviluppati dalla nostra azienda, utilizzando sensore di pressione al silicio di diffusione ad alta precisione, con alte spese di conversione ad alte velocità, con alte spese di conversione e altrettanti a conversione, a lungo termine di conversione, a lungo a lungo e altra salvataggio di conversione.

Quattro cifre GUIDATO Display digitale per la lettura chiara al buio. MPA , kg/cm2 , Psi , sbarra e altre unità di pressione possono essere cambiate arbitrariamente.

Una varietà di funzioni di preimpostazione del modulo, output del segnale intelligente multicanale, rendono il controllo del processo conciso e pratico:

Segnale di controllo bit: relè, tiristore, transistor ( Pnp digitare o Npn tipo) opzionale.

segnali di trasmissione analogici; 4Ma ~ 20Ma DC segnale di corrente standard, 1V ~ 5v , 1V ~ 10v Il segnale di tensione CC standard è facoltativo e hanno una funzione di migrazione dell'intervallo.

Ha un'impostazione di protezione da sovraccarico della fonte di pressione per proteggere l'attrezzatura da uno stato non sicuro di uso eccessivo di pressione. La funzione di blocco della password dell'impostazione dei parametri impedisce ad altri di modificare illegalmente i parametri impostati e influenzare il normale funzionamento del dispositivo.

Ottieni una citazione

◆ Parametri tecnici:

Modello	YXS100
Installazione:	Ⅰ、ⅱ、ⅳ、ⅵ
Fili di adattamento	M20 × 1.5
Classe di precisione	0.5 ； 1.0 ； 1.6 (Opzionale)
Intervallo di misurazione （ KPA ）	-40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20
Intervallo di misurazione （ MPA ）	VERO spazio: -0.1 ~ 0 Aspirapolvere a pressione: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0.3 -0.1 ~ 0,5 -0,1 ~ 0.9 -0.1 ~ 1.5 -0.1 ~ 2.4 Pressione: 0 ~ 0.1 0 ~ 0.16 0 ~ 0,25 0 ~ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100
Condizioni ambientali d'uso	Temperatura: -10 ° C ~ 85 ° C; Umidità relativa: 5 %~ 85 %
Parametri elettrici	★ Alimentazione (opzionale): 24 V dc ; 220 V AC ★ Consumo energetico: ≤ 1.5 W. ★ Output di relè: Carico massimo: 3A 220V AC; 3A 30V DC Vita elettrica: 100.000 volte ★ Output transistor: Carico massimo: 0,5a 24 V DC ★ Output del tiristore: 5A 220 V AC Vita elettrica: 1000000 volte ★ Canale di controllo: l'unità di interruttore a quattro vie indipendente può essere impostata arbitrariamente all'interno dell'intervallo ★ Uscita del segnale analogico: Segnale di corrente standard: ( 4 ~ 20 ) Ma DC Segnale di tensione standard: ( 1 ~ 5 ) V , ( 1 ~ 10 ) V DC
Protezione dell'ingresso	IP63
Valutazione sismica	V · H · 3
Gamma di raggio eccessivo	10% della gamma
Tasso di aggiornamento dei dati	3 volte / sec
Cablaggio	Si prega di fare riferimento al manuale di istruzioni per i dettagli
Applicare lo standard	JB/T 7392
Nota: può anche essere realizzato in thread di tubi o thread di tubi affusolati in base ai requisiti dell'utente (vedere la guida di selezione).

◆ Dimensioni:

Radiale diretto (I.)

Assiale Eccentrico diretto (ii.)

Monte a filo eccentrico assiale (iv.)

Monte convesso radiale (vi.)

Modello	Dimensioni( mm )
Modello	UN	B	C	D	d0	D1	d2	M
Yxs100- Ⅰ	100	48	16	Φ 100	/	/	Φ 6	M20 × 1.5
Yxs100- Ⅱ	152	48	19	Φ 100	/	/	Φ 6	M20 × 1.5
Yxs100- Ⅳ	90	48	19	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxs100- Ⅵ	100	48	16	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
