◆ Modello: YG60 YG100 YG150
◆ Usa: tutte le parti di questa serie di indicatori sono realizzate in acciaio inossidabile e le parti principali sono realizzate in 1CR18NI9, OCR18NI12MO2Ti, SUS316, SUS316L, ecc. La saldatura di ciascuna parte è fatta da un processo speciale. Tra questi, l'indicatore di pressione ad alta temperatura resistente alla corrosione ha eccellenti prestazioni ad alta temperatura e resistenti alla corrosione, adatte per ambienti corrosivi, può rilevare mezzi ad alta temperatura corrosivi deboli, ma non cristallizzazione, non consolidamento, bassa viscosità. Ampiamente utilizzato in petrolio, chimica, pesticida, gomma, gas naturale e altri settori.
◆ ParameTri Tecnici ：
| Numero modello | Yg60 | YG100 | YG150 | ||
| Diametro nominale | Φ 60 | Φ 100 | Φ 150 | ||
| Tipo di montaggio | Ⅰ | * | * | * | |
| Ⅱ | * | * | * | ||
| Ⅲ | * | / | / | ||
| Ⅳ | * | * | * | ||
| Ⅴ | * | / | / | ||
| Ⅵ | * | * | * | ||
| Filo del connettore | M14 × 1.5 | M20 × 1.5 | |||
| Classe di precisione | 2.5 | 1.6 | |||
| Intervallo di misurazione （ MPA ） | Vacante: -0.1 ～ 0 Vuoto a pressione ： -0.1 ～ 0,06 -0,1 ～ 0,15 -0,1 ～ 0.3 -0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Pressione: 0 ～ 0.1 0 ～ 0.16 0 ～ 0,25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 、 0 ～ 160 、 0 ～ 250 | ||||
| Condizioni ambientali d'uso | Temp ： -40 ℃～ 70 ℃ | ||||
| Temperatura | Installazione diretta ： ≤ 150 ℃ | ||||
| Temperatura: ≤ 500 ℃ | |||||
| Errore dell'effetto di temperatura | Δ ＝ ± （Δ K Δ t ） Δ— - Il valore consentito dell'errore del valore di visualizzazione quando la temperatura ambiente si discosta da 20 ℃ ± 5 ℃ e il valore consentito dell'errore del valore di visualizzazione quando la temperatura ambiente si discosta da 20 ℃ ± 5 ℃. % Δ— - Il valore assoluto dell'errore intrinseco dello strumento. % K — - Coefficiente di effetto temperatura con un valore di 0,04%/° C Δ t —— ∣memperatura del mezzo nel tubo di Bourdon ℃ -25∣ | ||||
| Valutazione delle vibrazioni | V · H · 3 | ||||
| Materiale del tubo Borden | OCR18NI12MO2ti ； SUS316 ； SUS316L | ||||
| Alloggiamento, materiale del connettore | 1cr18ni9ti ； Sus304 | ||||
| Classe di protezione | IP65 | ||||
| Standard di implementazione | GB/T 1226 | ||||
| Nota: 1. I thread congiunto possono essere personalizzati in base ai requisiti dell'utente. | |||||
◆ Dimensioni esterne:

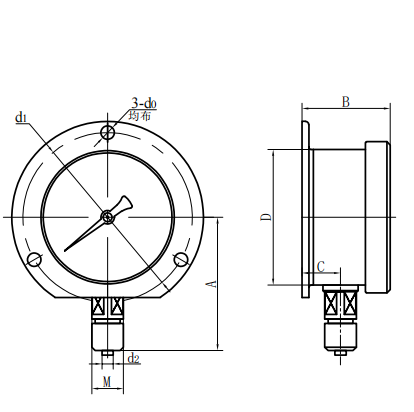

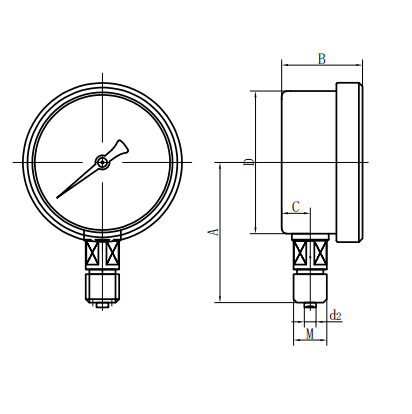

| Tipo diretto radiale (ⅰ) | Tipo eccentrico diretto eccentrico (ⅱ) |

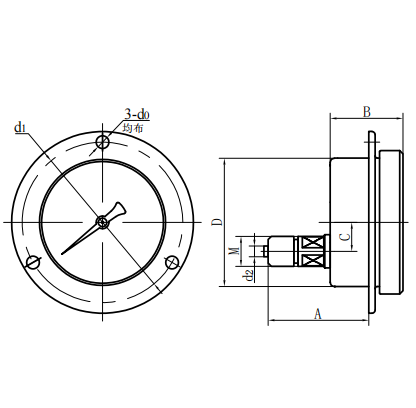

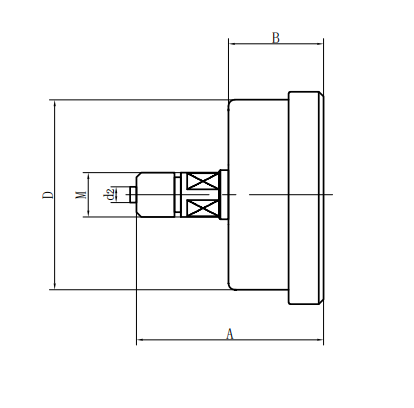

| Tipo concentrico assiale concentrico (III) | Tipo di inserto eccentrico assiale (IV) |

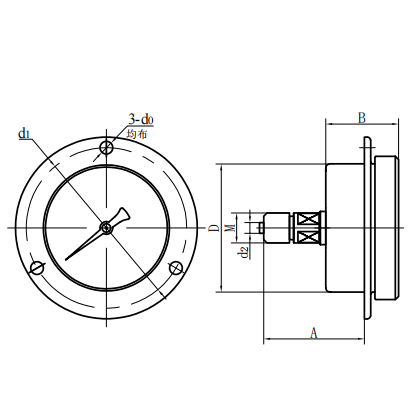

| Tipo di inserimento concentrico assiale (V) | Tipo convesso radiale (vi) |
| Numero modello | Dimensioni complessive （ mm ） | |||||||
| UN | B | C | D | d0 | D1 | d2 | M | |
| Yg60 －Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Yg60 －Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | Φ 5 | |
| Yg60 －Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Yg60 －Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | |
| Yg60 －Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Yg60 －Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YG100 －Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YG100 －Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YG100 －Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YG100 －Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YG150 －Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YG150 －Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YG150 －Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YG150 －Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
