1. Panoramica
Questo trasmettitore di pressione dell'aria ha un'elevata sensibilità, un'alta precisione e una forte capacità anti-sovraccarico. Prodotto da sensori importati, il sensore e il circuito di amplificazione sono altamente integrati; La superficie in lega di alluminio pressofuso è verniciata e non è necessario regolare il punto zero e il guadagno del circuito; Forte capacità anti-interferenza, resistenza agli acidi e agli alcali, stabilità e affidabilità a lungo termine.
2. Come funziona

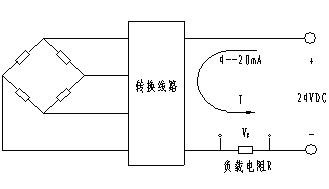

Il trasmettitore della pressione dell'aria è costituito da chip di pressione importati e i componenti sensibili sono formati in una resistenza mediante diffusione o impianto ionico e collegati a un ponte di Wheatstone, e un diaframma sensibile alla pressione è formato sotto il ponte con tecnologia di microlavorazione. Quando viene applicata pressione al diaframma, il valore della resistenza cambia e viene generato un segnale di uscita linearizzato proporzionale alla pressione applicata. Aggiungiamo un alimentatore CC al ponte di Wheatstone e produrrà un'uscita di un segnale di tensione CC. Dopo la linea di conversione secondaria, quella a due fili sistema 4mA ~ 20 mA l'output viene realizzato.
3. Caratteristiche funzionali
◆ Buona stabilità, pienezza, zero stabilità a lungo termine fino a 0,2%FS/ anno. Nella gamma di temperatura di compensazione 0 °C~ 70 °C, la deriva della temperatura è inferiore a 0,2%FS, e la deriva della temperatura è inferiore a 0,5%FS nell'intero intervallo di temperature operative consentite.
◆ Con la protezione inversa e il circuito di protezione limitatore di corrente, il trasmettitore non verrà danneggiato quando i poli positivo e negativo vengono invertiti durante l'installazione e il trasmettitore limiterà automaticamente la corrente all'interno 35 mA quando è anormale.
◆ Struttura solida, parti mobili, alta affidabilità, lunga durata, facilità di installazione, struttura semplice, economica e durevole.
