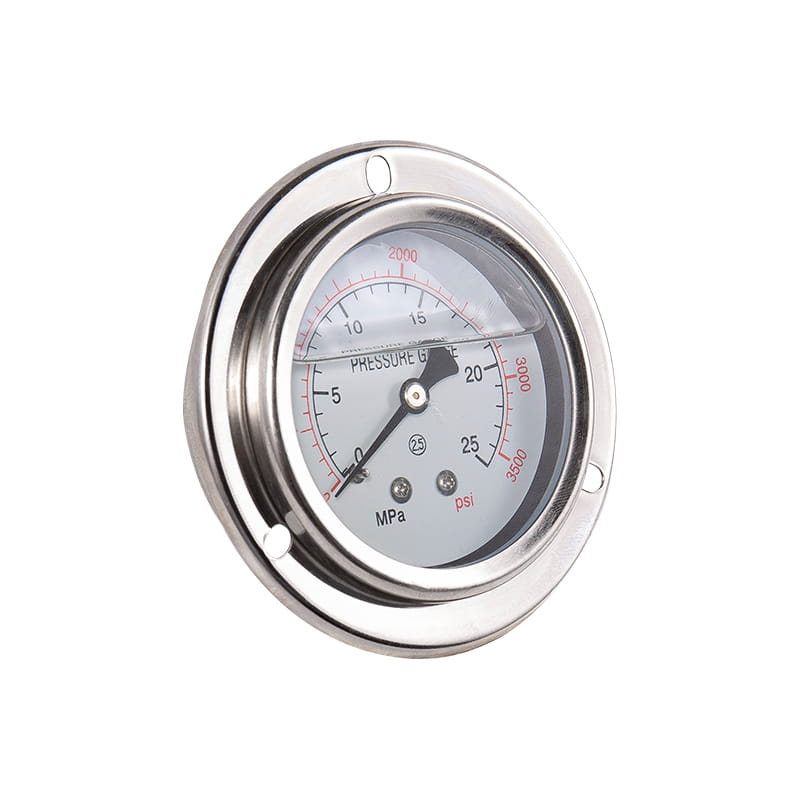

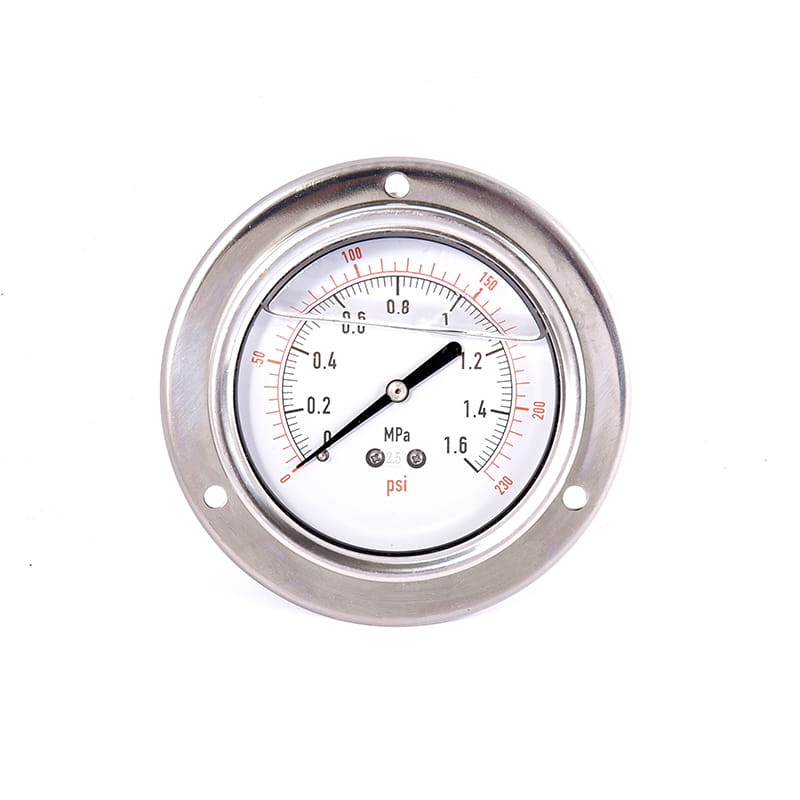

Serie YN CONSEGNA A CAPPER 100% CAMPIO RESISTANTE (sismico)

◆ Modello: yn40 yn50 yn60 yn75 yn100 yn150
◆ Usa: questa serie di strumenti ha una buona resistenza agli shock, particolarmente adatti per luoghi con forte vibrazione di macchinari ambientali e può resistere alla pulsazione violenta, allo shock e allo scarico improvviso della pressione media. È adatto per misurare la pressione di liquido, gas o vapore che non ha alcun pericolo di esplosione, non si cristallizza, non si solidifica e non ha alcun effetto corrosivo sulla lega di rame e rame. Lo strumento indica letture stabili e chiare. È ampiamente utilizzato in macchinari pesanti, mining, petrolio, industria chimica, metallurgia, energia elettrica e altri dipartimenti.
◆ Nell'applicazione pratica, secondo le caratteristiche speciali di vari media (come divieto di petrolio, ignifugo, resistenti alla corrosione, ecc.), I requisiti dello strumento sono diversi, quindi questa serie di strumenti deriva molti strumenti speciali corrispondenti, il loro diametro nominale, il tipo di installazione, il tipo di installazione, il tipo di installazione, il tipo di installazione, il tipo di installazione, il filo di connettore, il livello di accuratezza, la gamma di misurazione, ecc.
2.1 Adatto per misurare la pressione di mezzi infiammabili ed esplosivi. È severamente proibito di contattare con sostanze infiammabili grasse. Viene effettuato un trattamento di degenerazione prima di lasciare la fabbrica e testato per essere privo di grasso.
2.1.1 Serie Yon Resistente allo shock (sismico) calibro di ossigeno
2.1.2 Serie YHN Resistente allo shock (sismico) calibro di idrogeno
2.1.3 Serie Yyn di manometro per l'acetilene resistente agli urti (shock)
2.2 I materiali utilizzati sono resistenti alla corrosione del mezzo o lo strumento non ha alcun effetto sul mezzo e per garantire che gli elementi di rilevamento e le interfacce siano puliti e privi di grasso.
2.2.1 Serie Yan di manometro per l'ammoniaca (shock) resistente agli urti
2.2.2 Serie Ydqn di misurazione di pressione di azoto (shock) resistente agli shock

Serie YN Assistenza a pressione a prova di shock
Modello: 40mm (1,5 "), 50mm (2"), 60mm (2,5 "), 100mm (4"), 150mm (6 ")

Introduzione:
La serie di strumenti ha un'eccellente resistenza agli urti, indicazioni stabili, letture chiare e sono particolarmente adatte per l'uso in luoghi con intense vibrazioni meccaniche. Possono anche resistere a drastiche pulsazioni, impatti e improvvise riduzioni del carico del mezzo. Il meccanismo di assorbimento degli urti e il design pieno di liquidi (tipicamente glicerina e olio di silicone) consentono a questo indicatore di pressione per garantire una misurazione di pressione affidabile e precisa anche in condizioni complesse e avverse. A causa della sua elasticità e precisione, è ampiamente utilizzato in vari settori.

Ottieni una citazione

◆ Parametri tecnici ：

Numero modello		Yn40	Yn50	Yn60	Yn75	Yn100	Yn150
Diametro nominale		Φ 40	Φ 50	Φ 60	Φ 75	Φ 100	Φ 150
Modulo di installazione	Ⅰ	*	*	*	*	*	*
	Ⅱ	/	/	*	/	*	*
	Ⅲ	*	*	*	*	/	/
	Ⅳ	/	/	*	/	*	*
	Ⅴ	*	*	*	*	/	/
	Ⅵ	/	/	*	*	*	*
Filo del connettore		M10 × 1		M14 × 1.5		M20 × 1.5
Classe di precisione		2.5				1.6
Intervallo di misurazione （ MPA ）		Vacante: -0.1 ～ 0 Vuoto a pressione ： -0.1 ～ 0,06 -0,1 ～ 0,15 -0,1 ～ 0.3 -0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Pressione: 0 ～ 0.1 0 ～ 0.16 0 ～ 0,25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160
Condizioni ambientali d'uso		Temp ： -5 ℃～ 55 ℃； -25 ℃～ 55 ℃
Valutazione delle vibrazioni		V · H · 4
Materiale del tubo Borden		QSN4-0.3
Classe di protezione		IP65
Standard di implementazione		JB/T6804
Nota: 1. I thread congiunto possono essere personalizzati in base ai requisiti dell'utente.

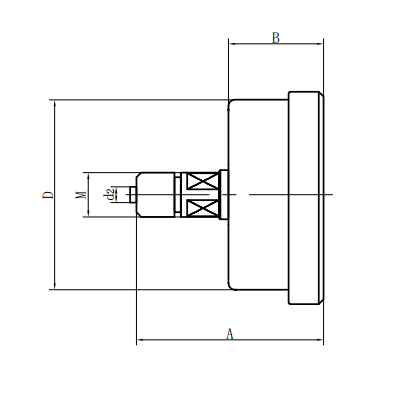

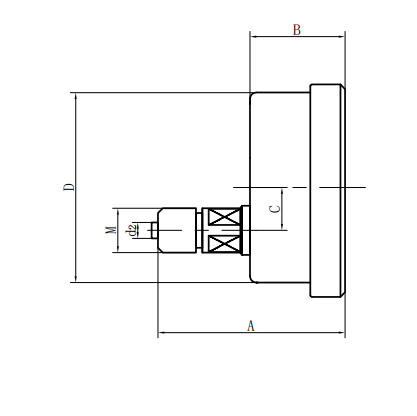

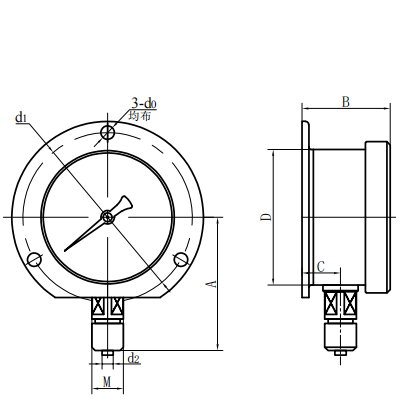

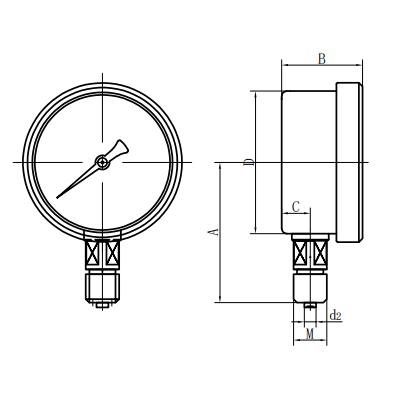

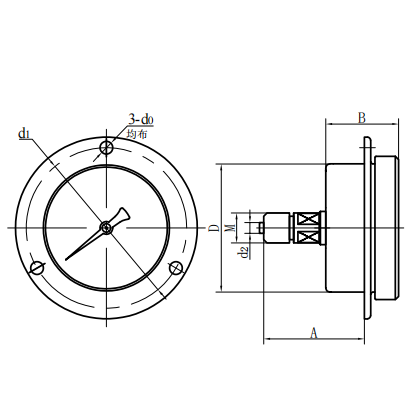

◆ Dimensioni esterne:

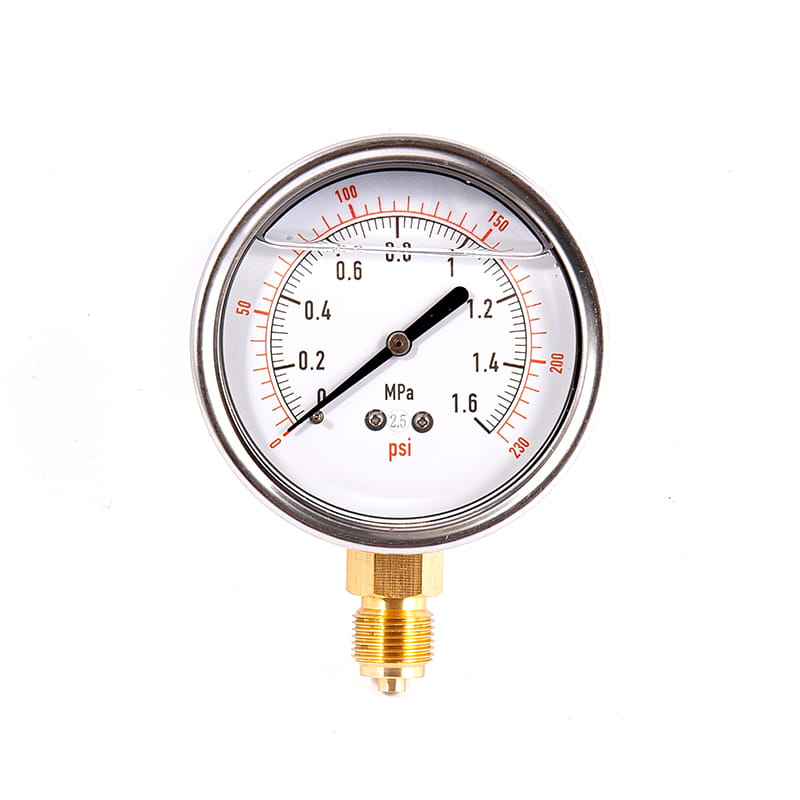

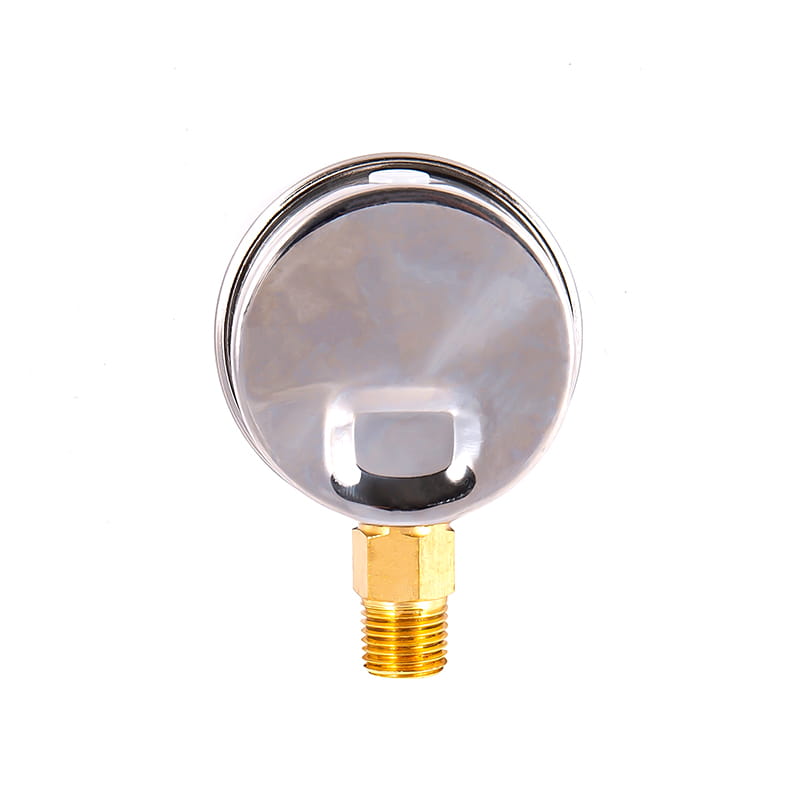

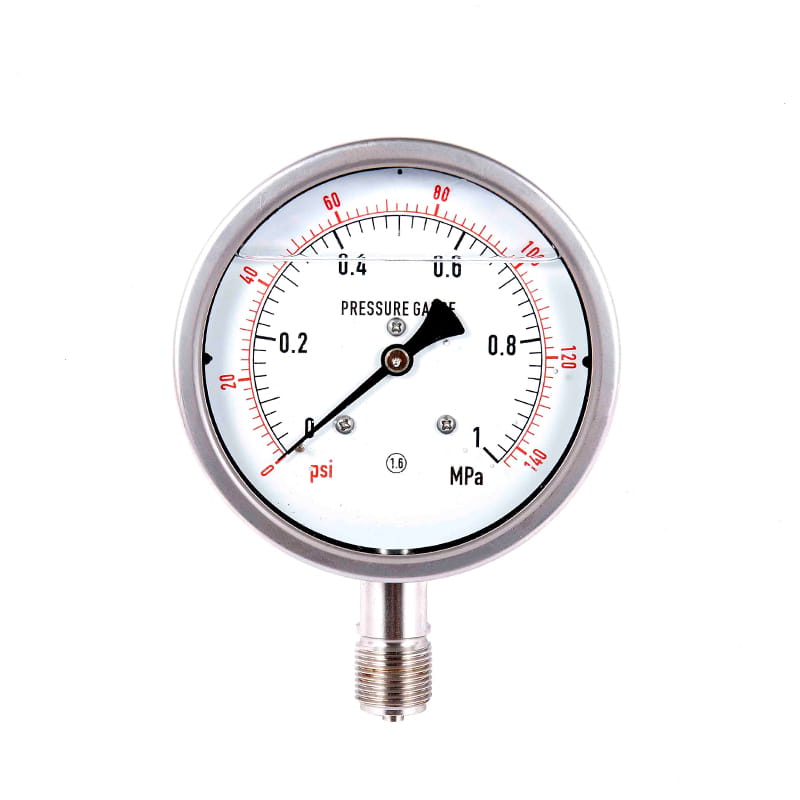

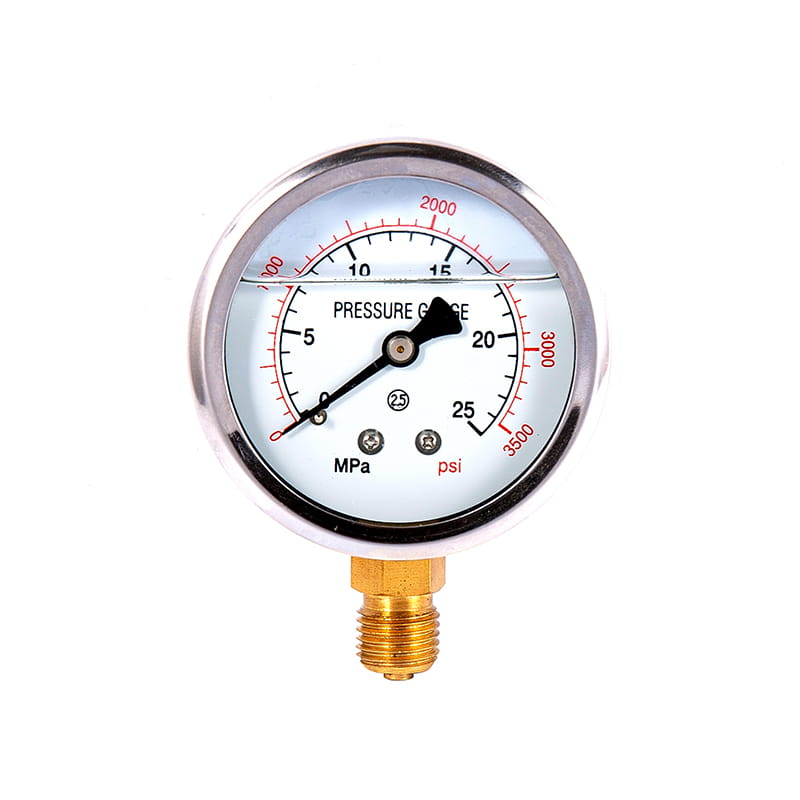

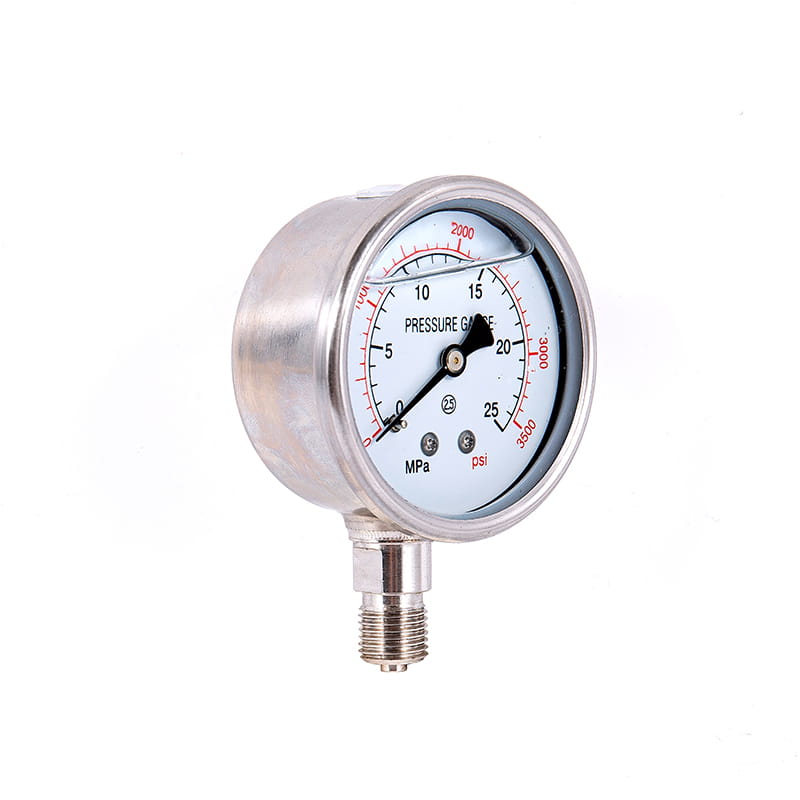

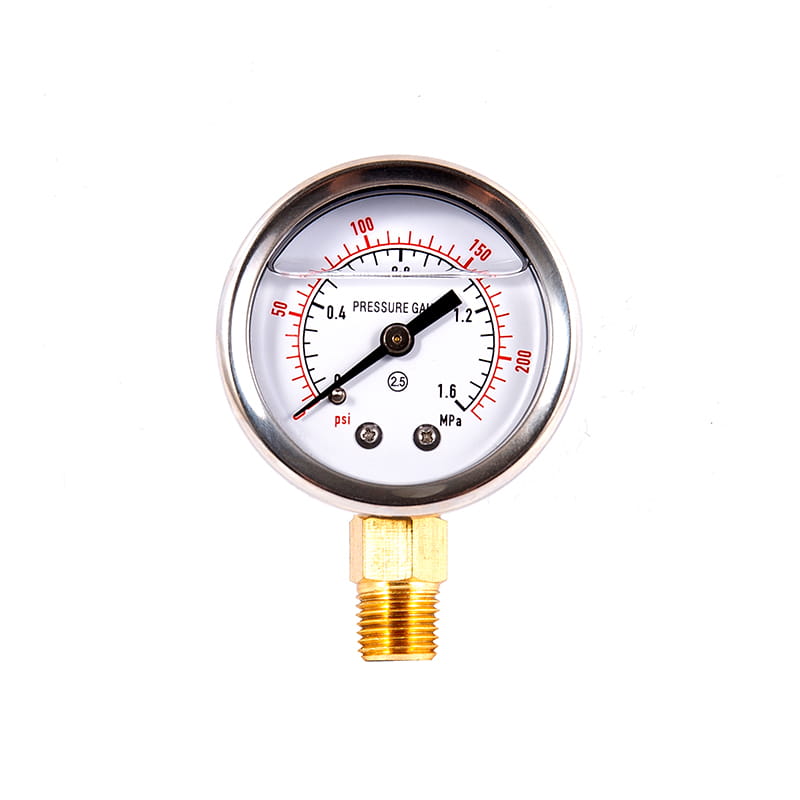

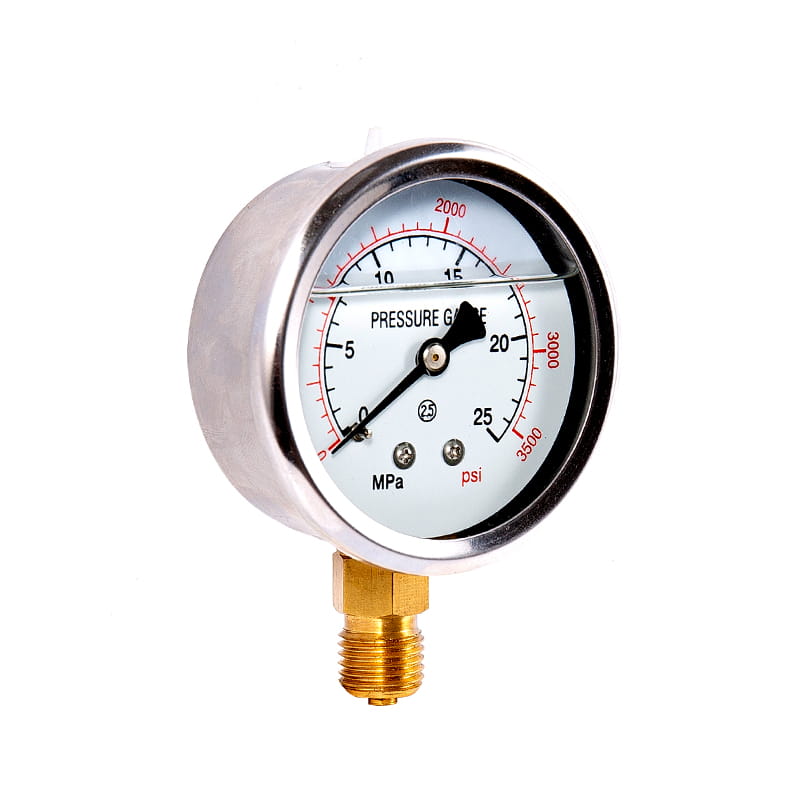

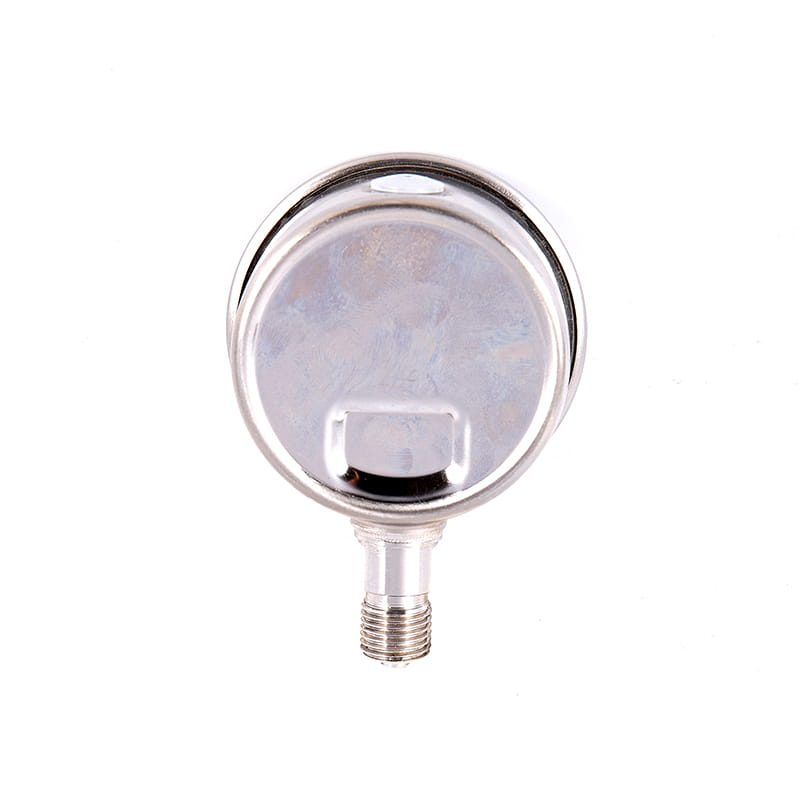

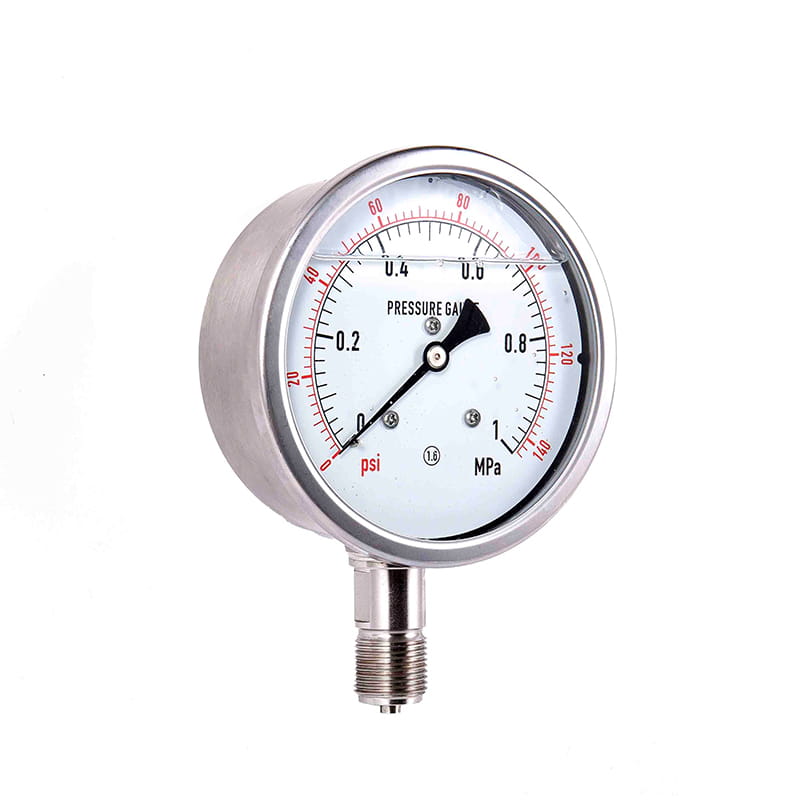

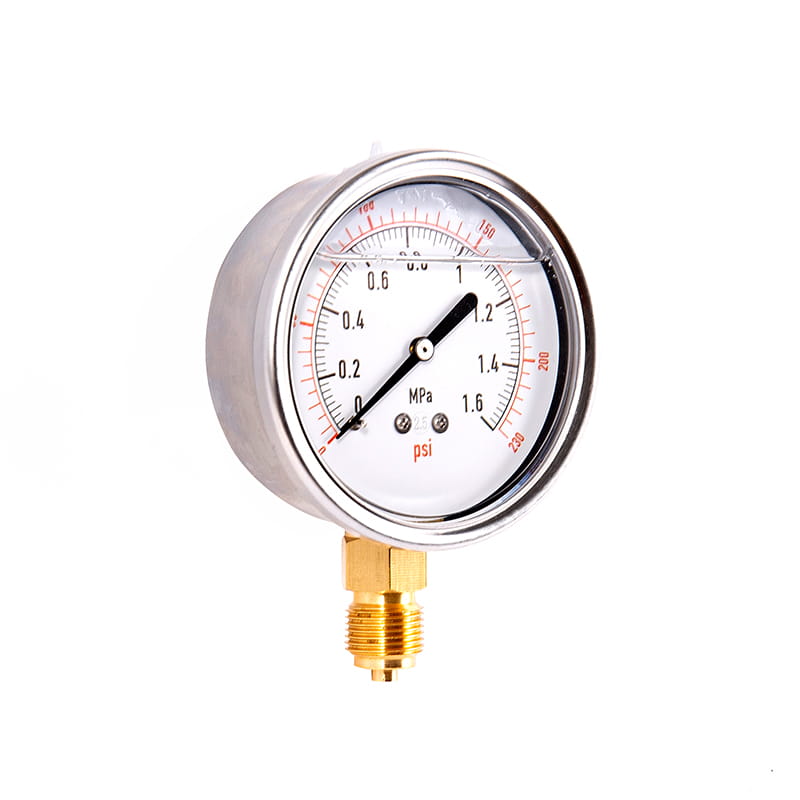

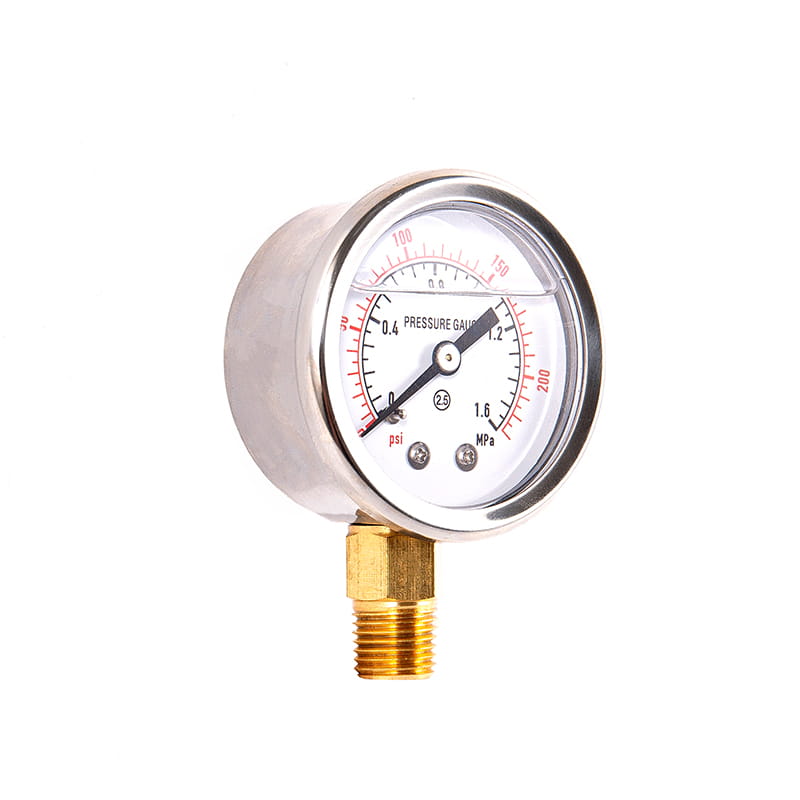

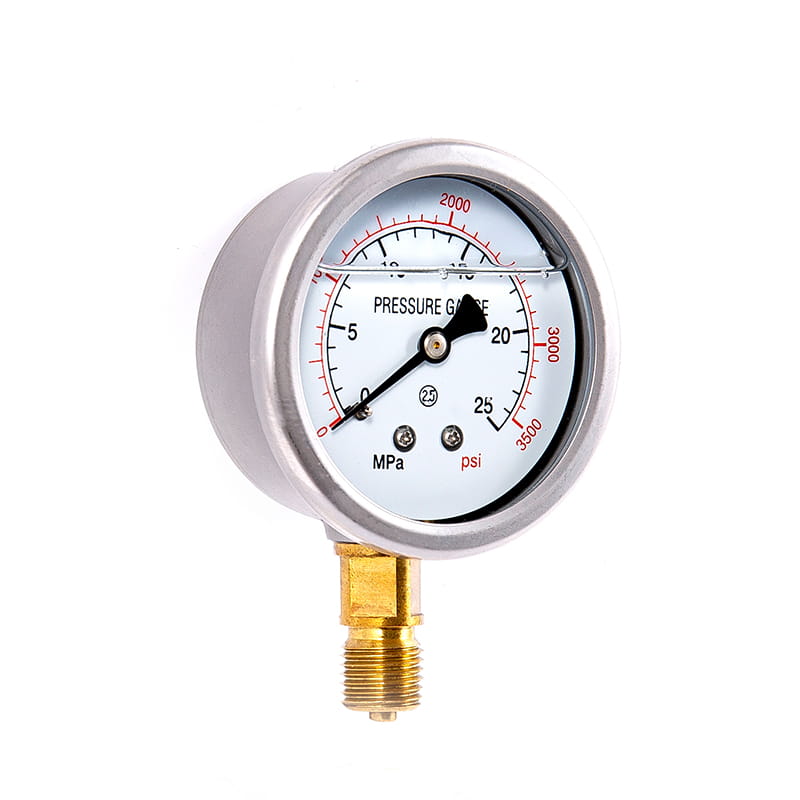

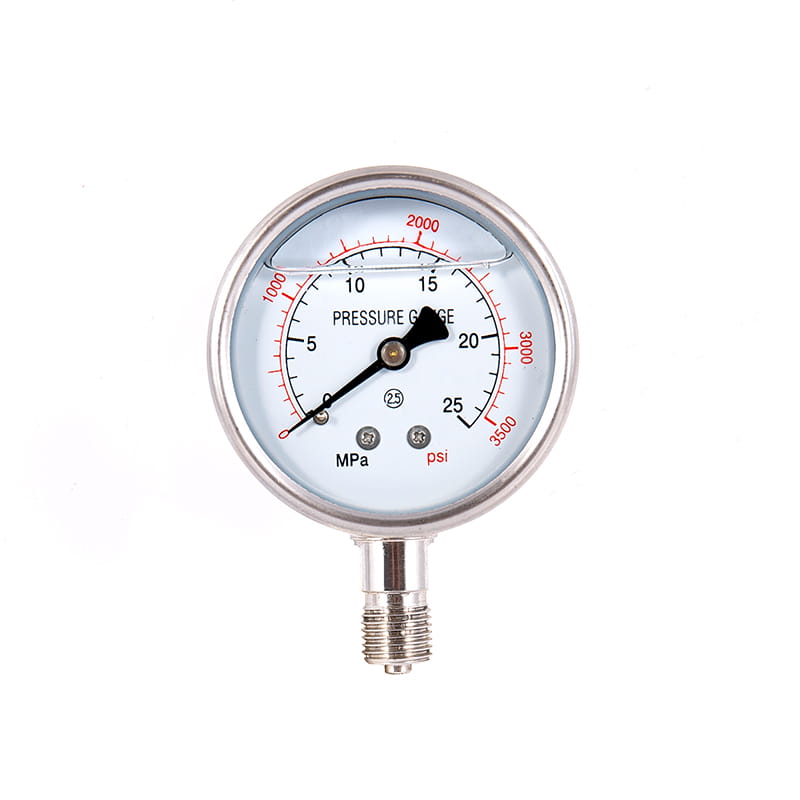

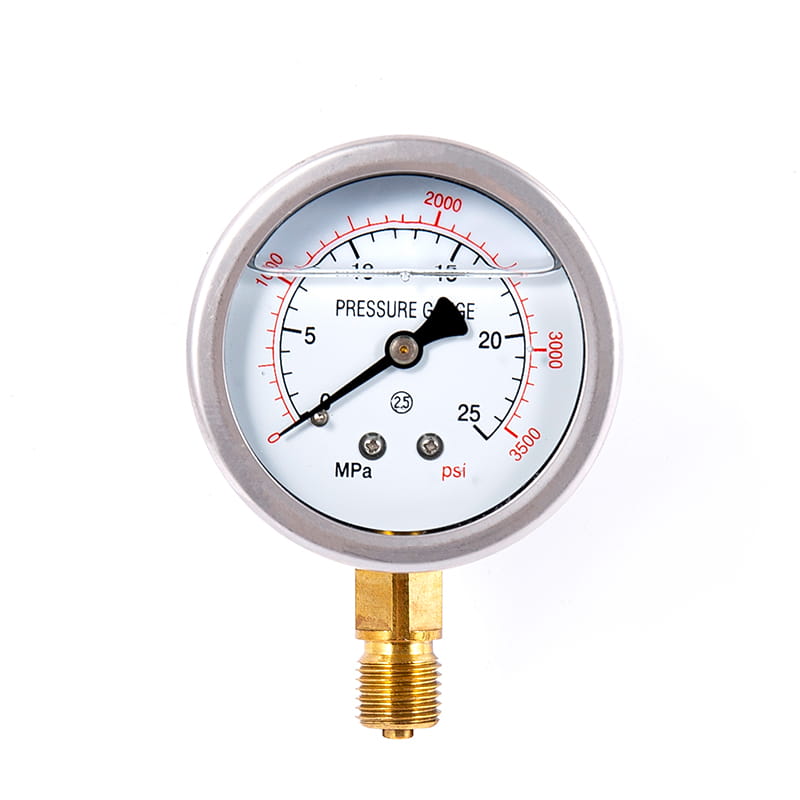

Tipo diretto radiale (ⅰ)

Tipo eccentrico diretto eccentrico (ⅱ)

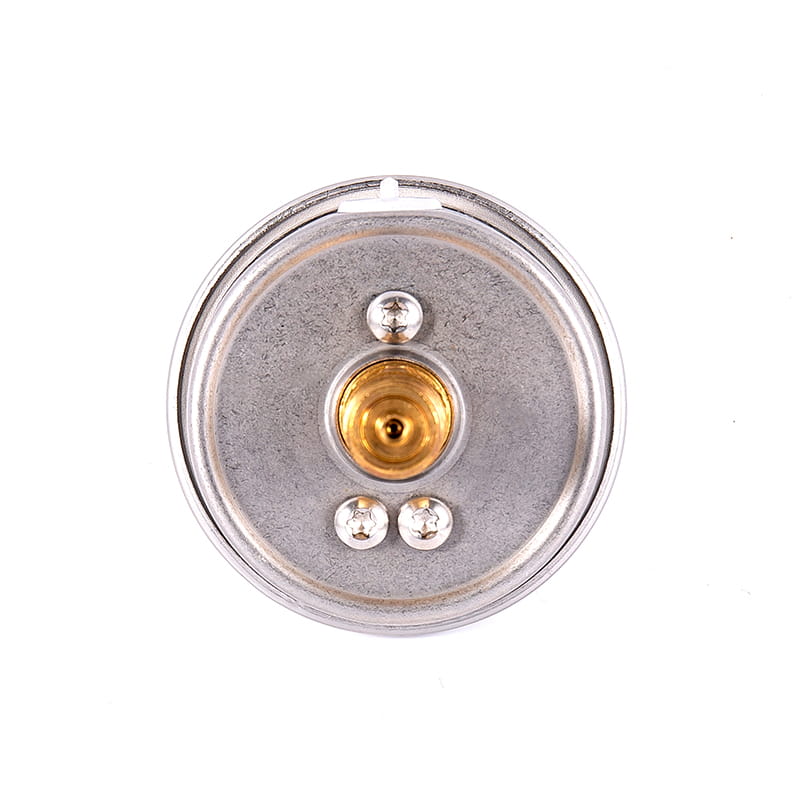

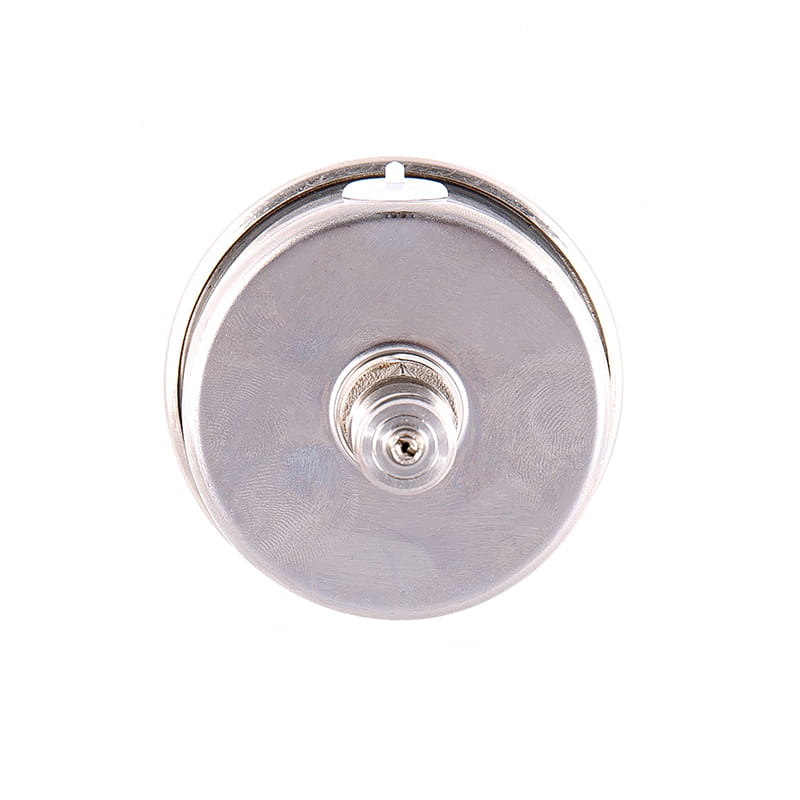

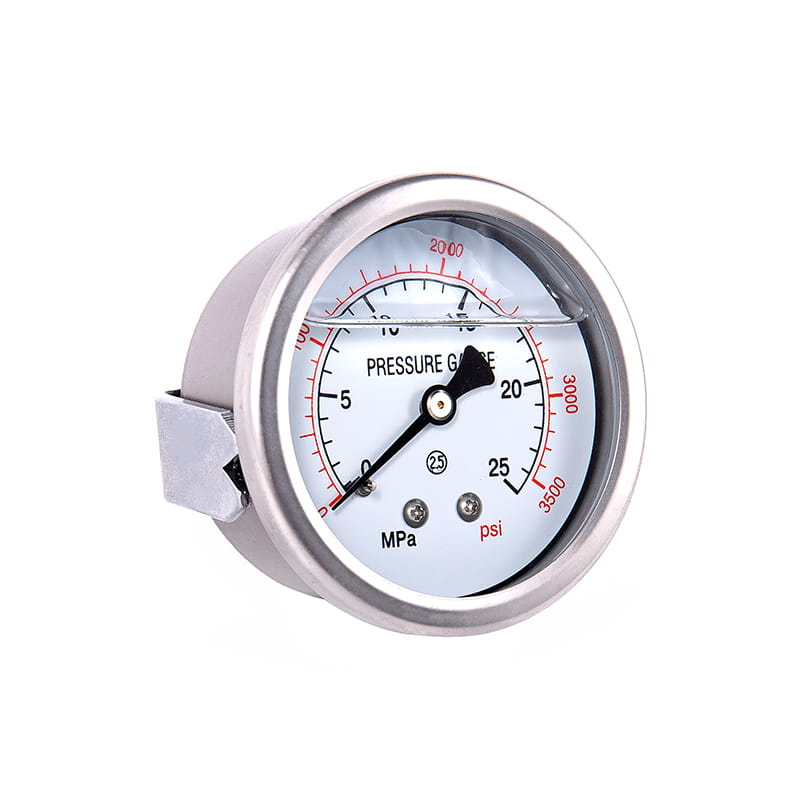

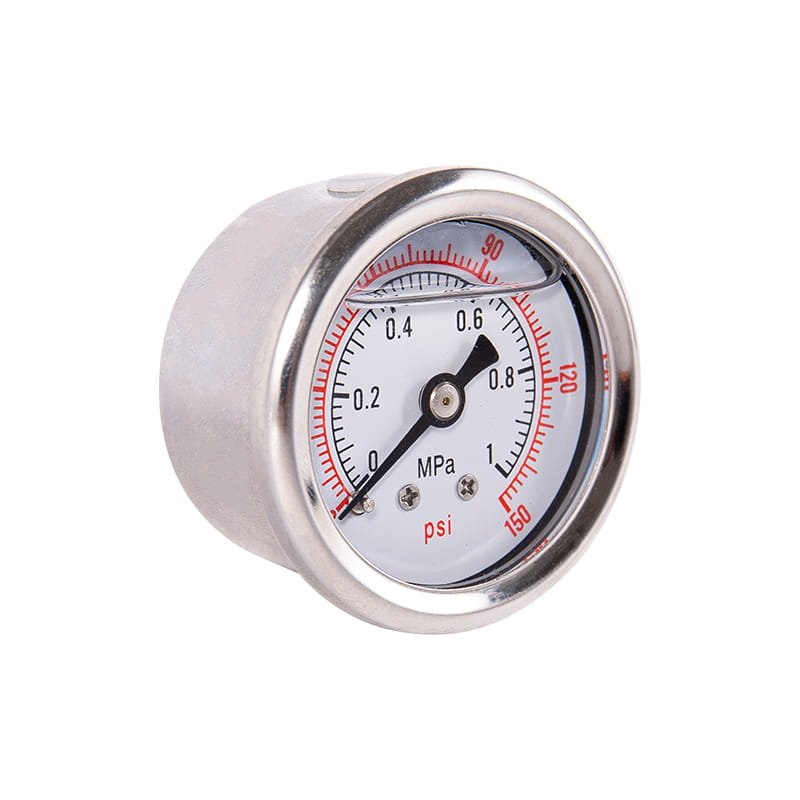

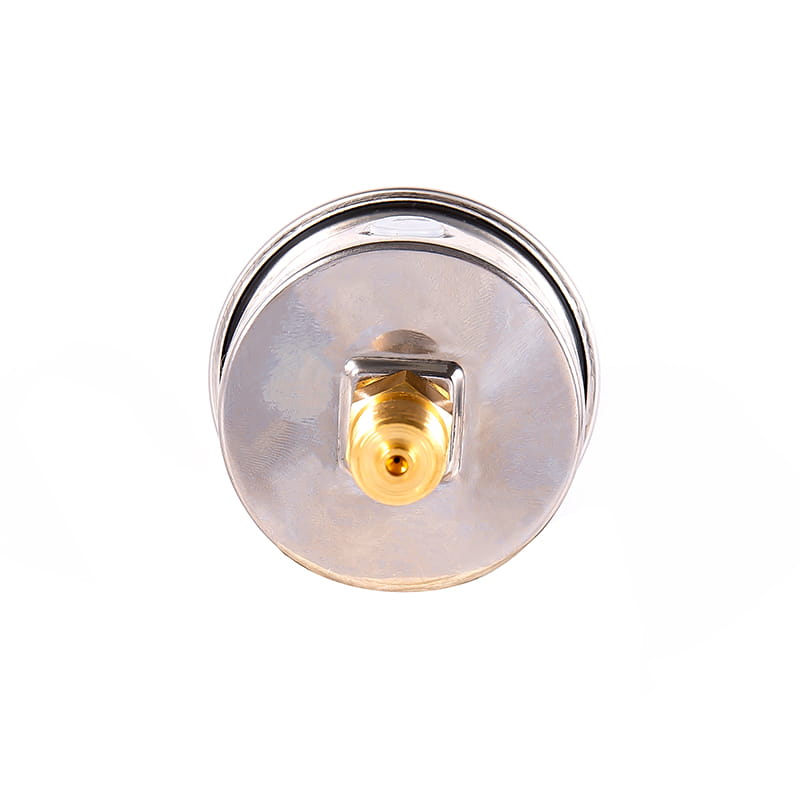

Tipo concentrico assiale concentrico (III)

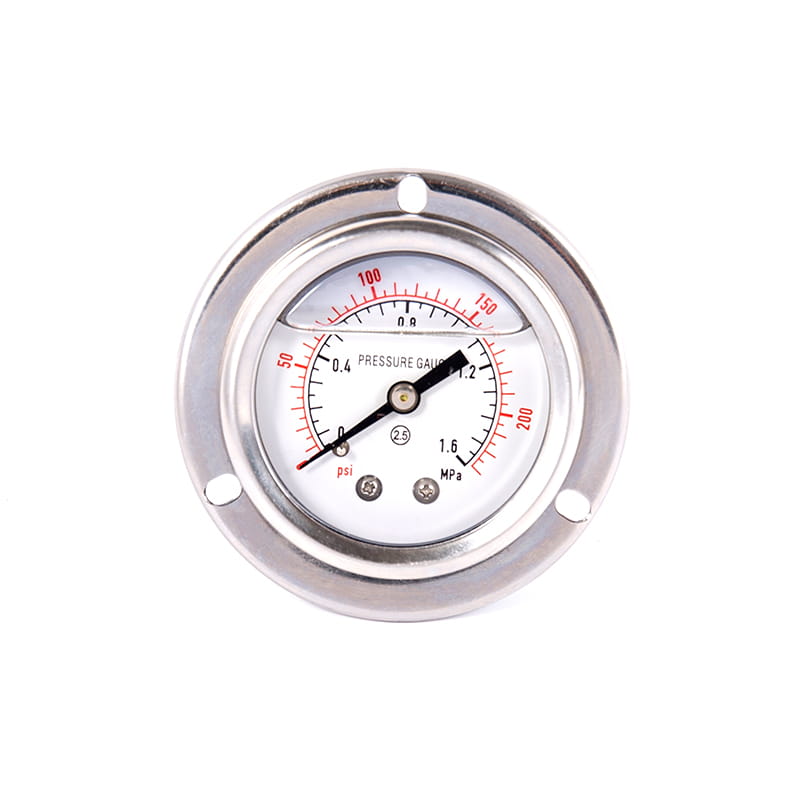

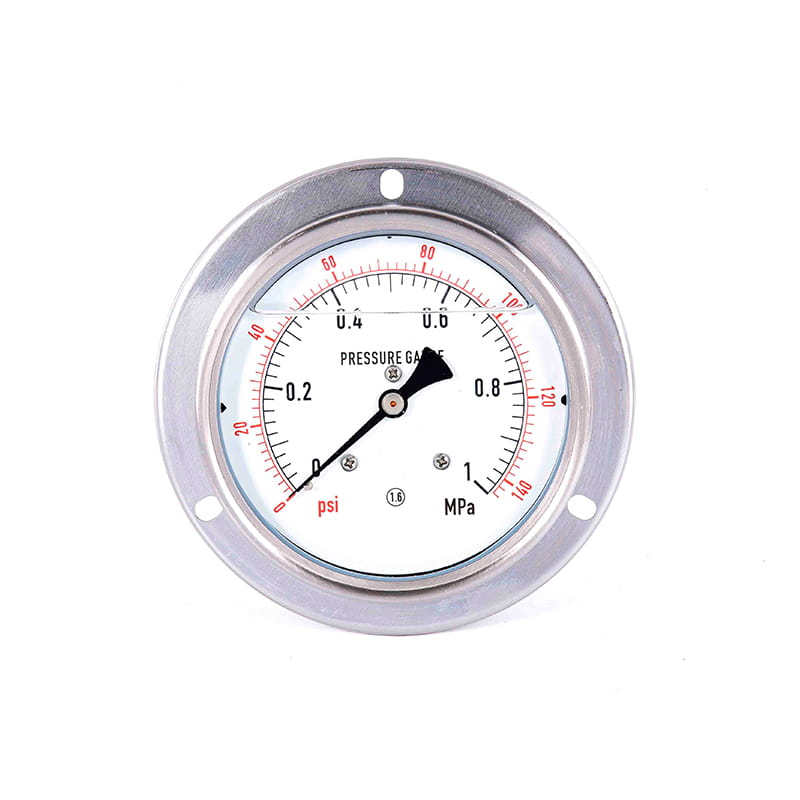

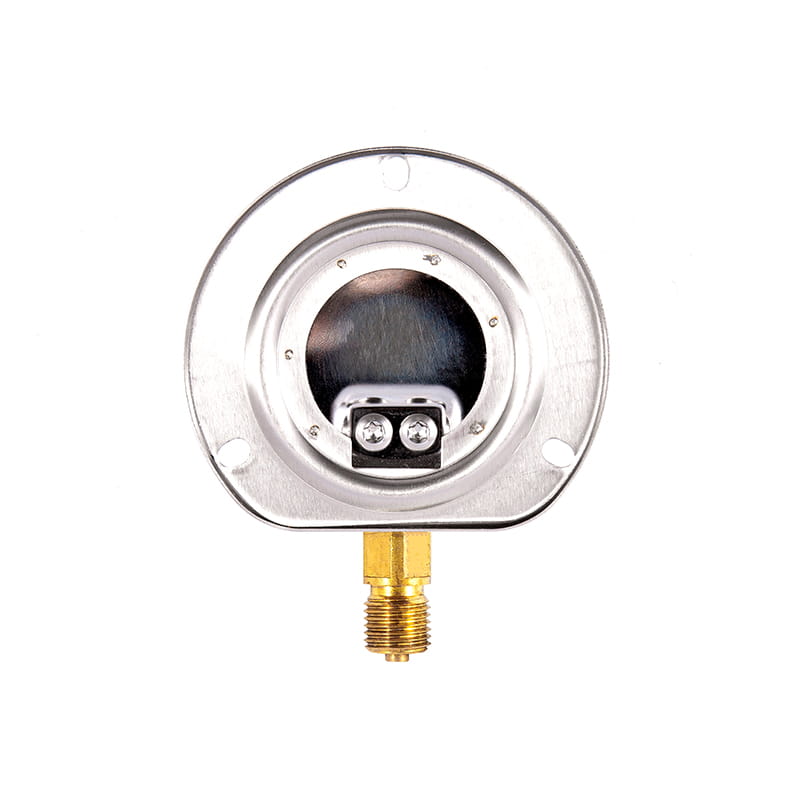

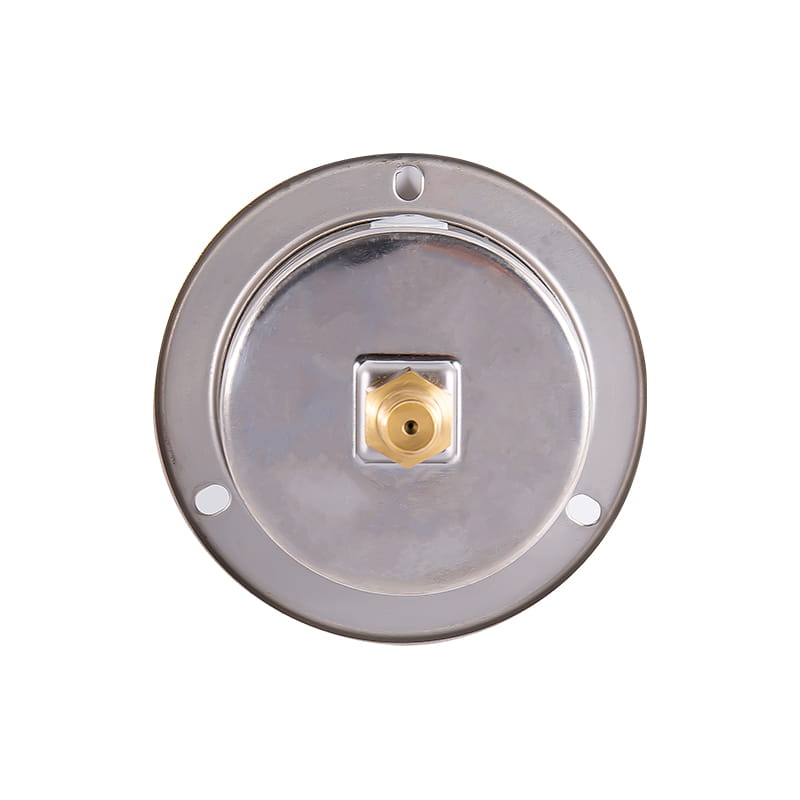

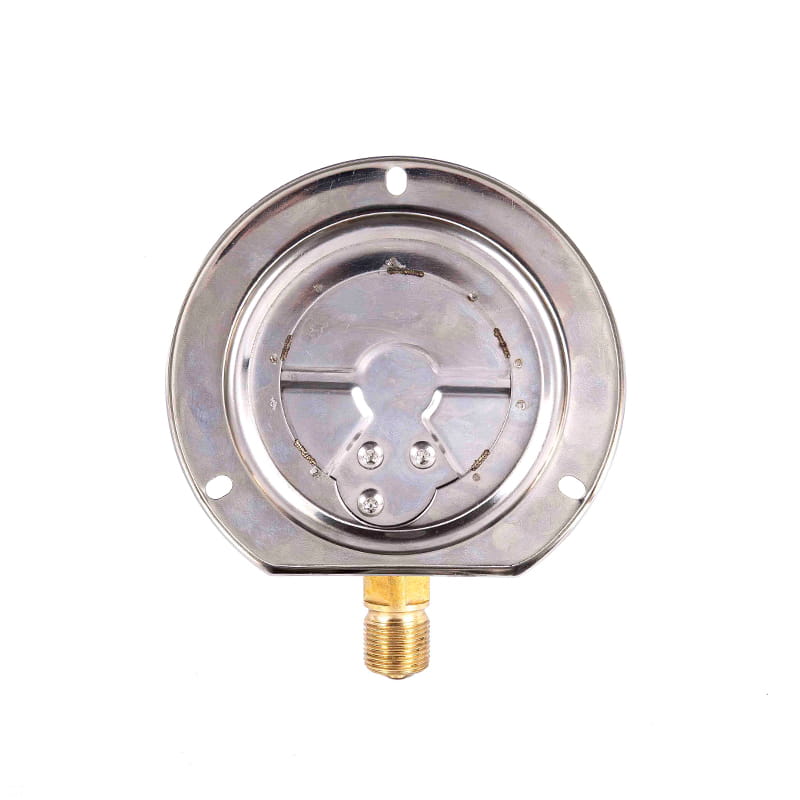

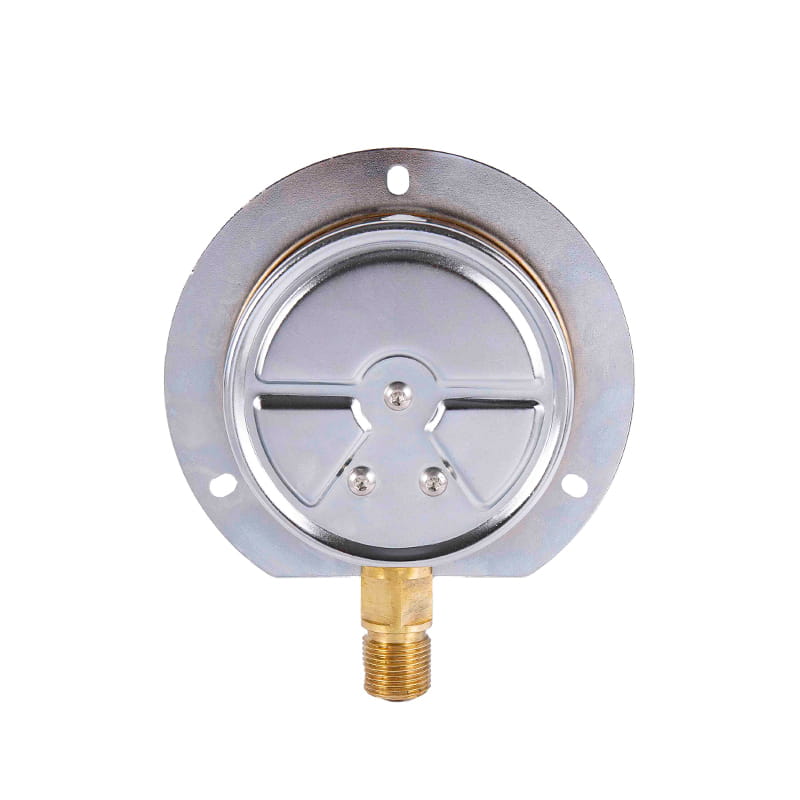

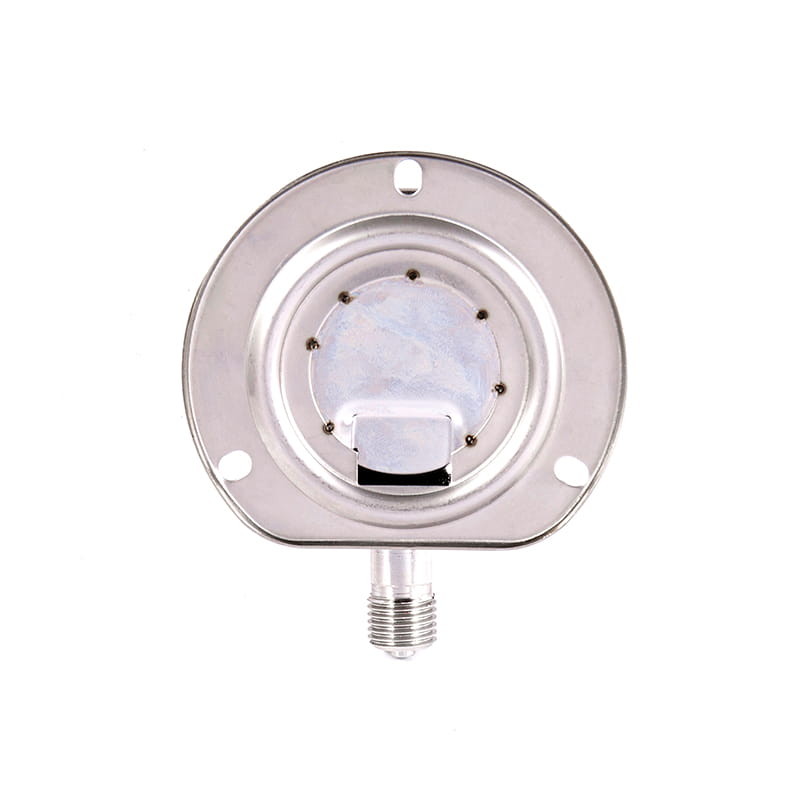

Tipo di inserto eccentrico assiale (IV)

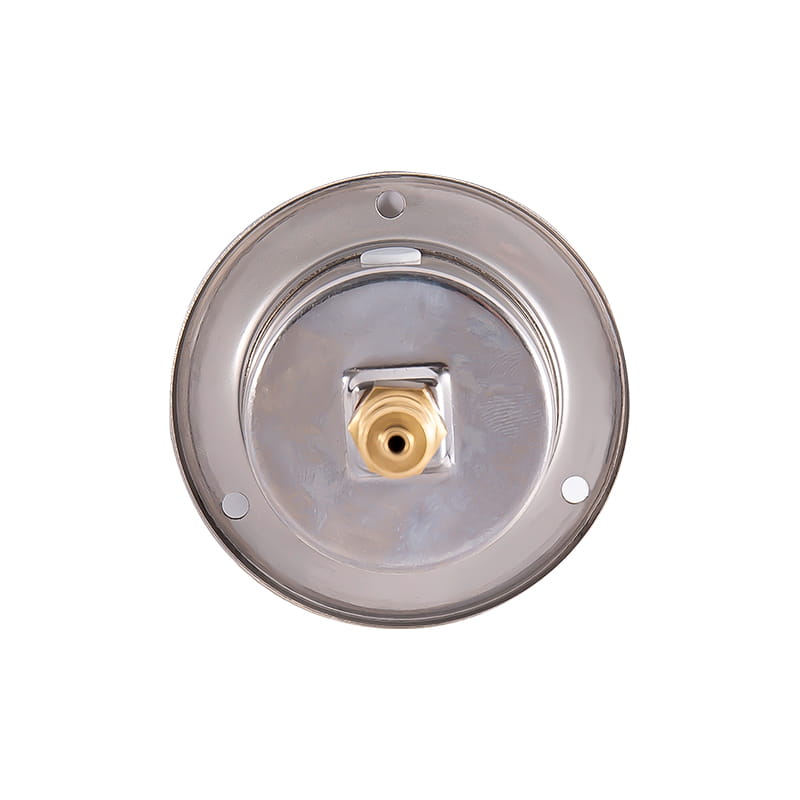

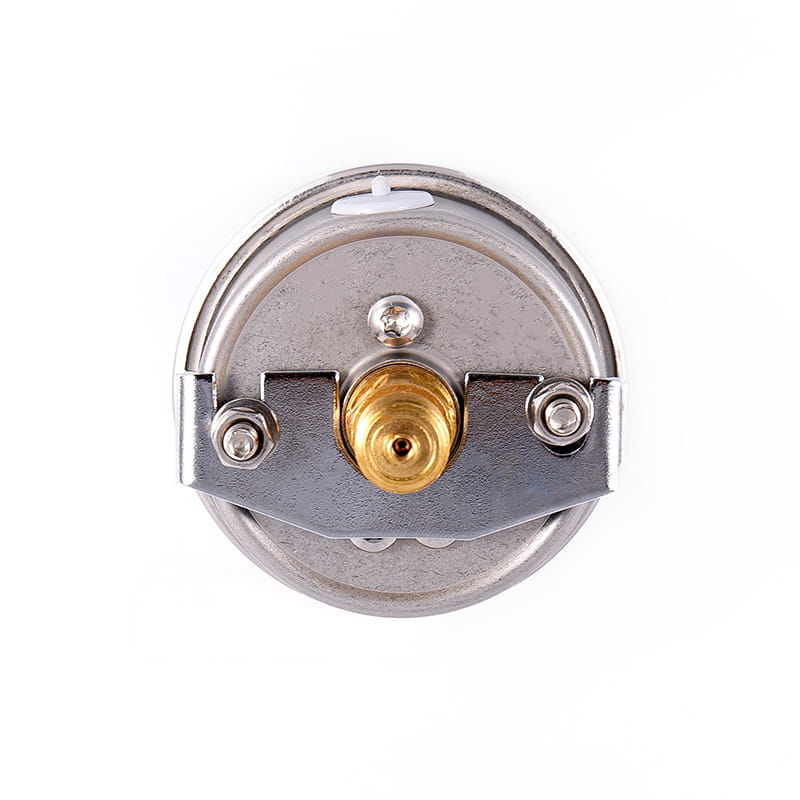

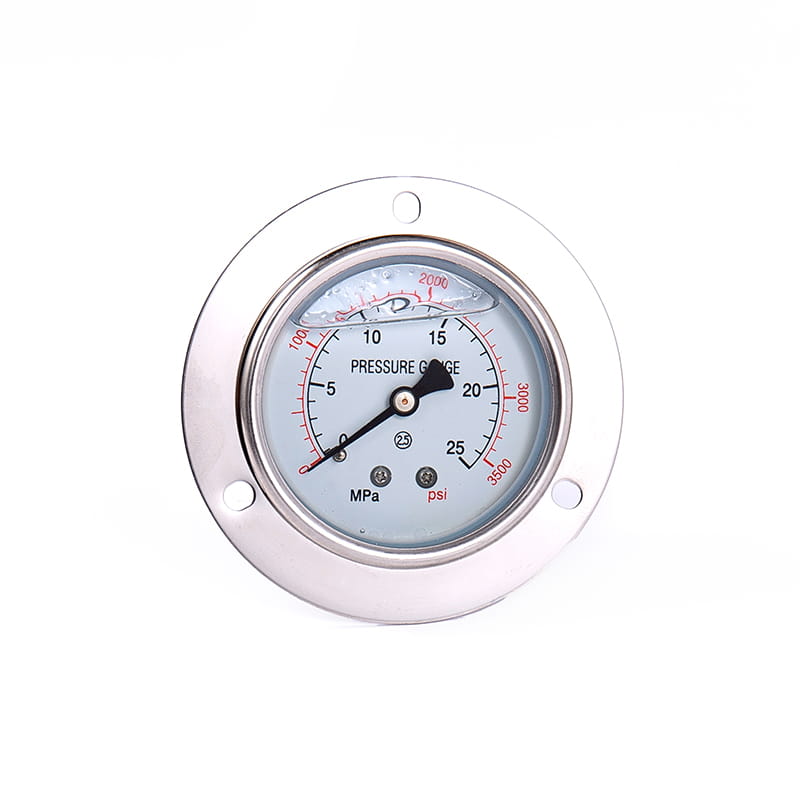

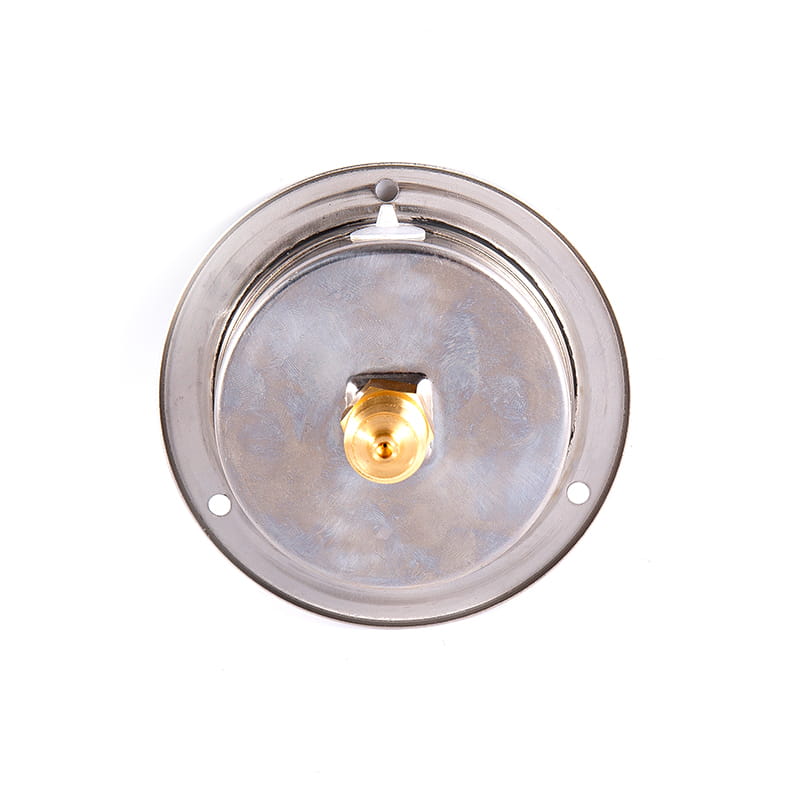

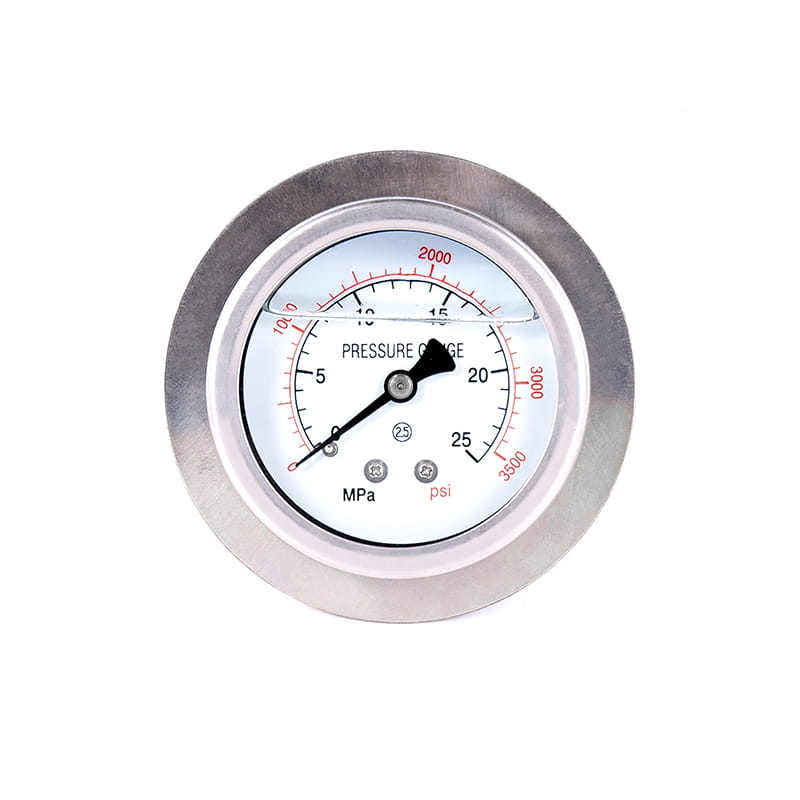

Tipo di inserimento concentrico assiale (V)

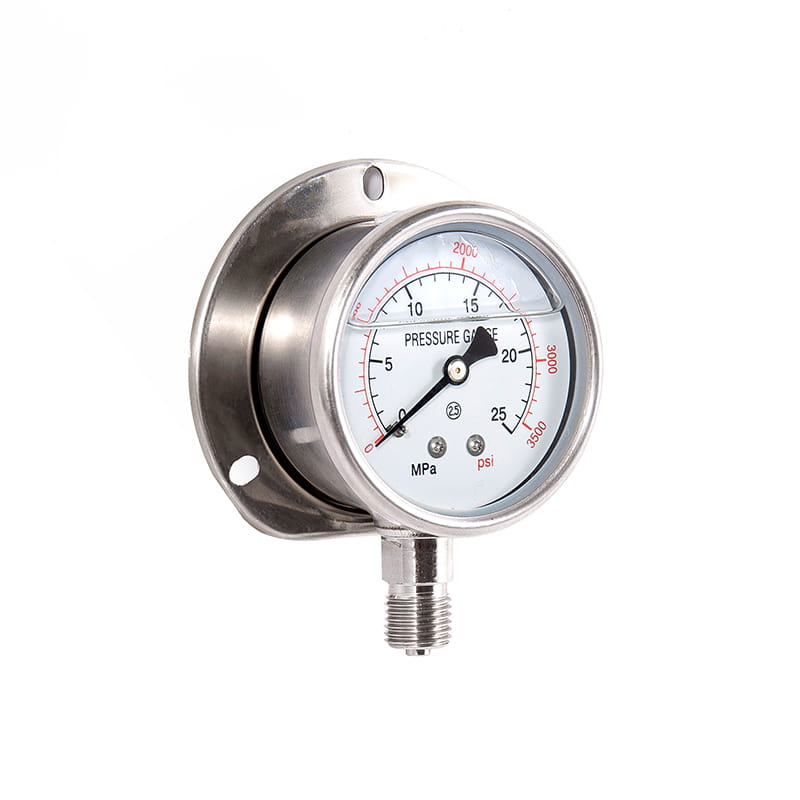

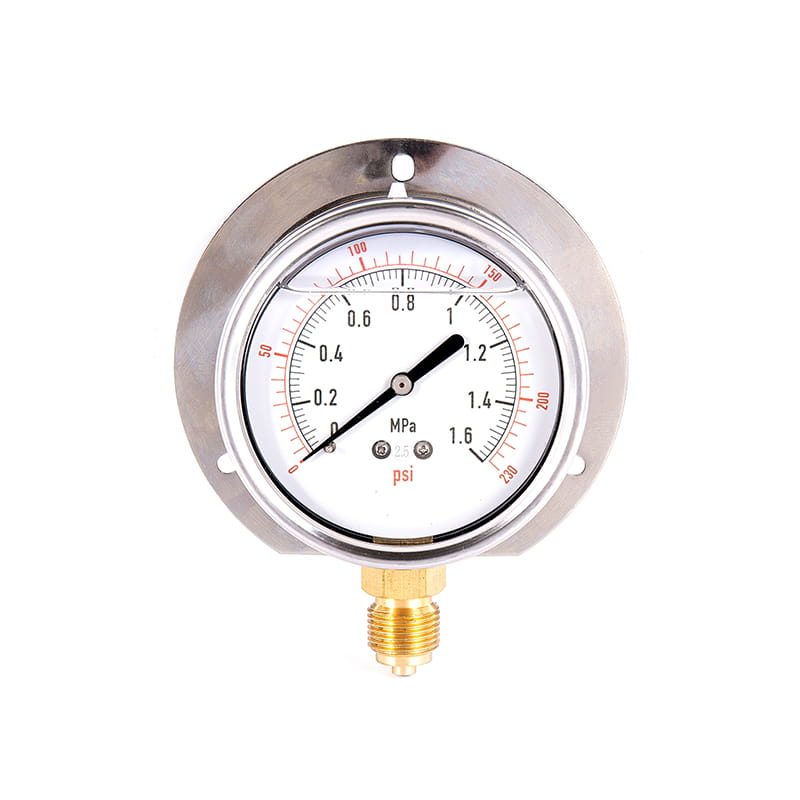

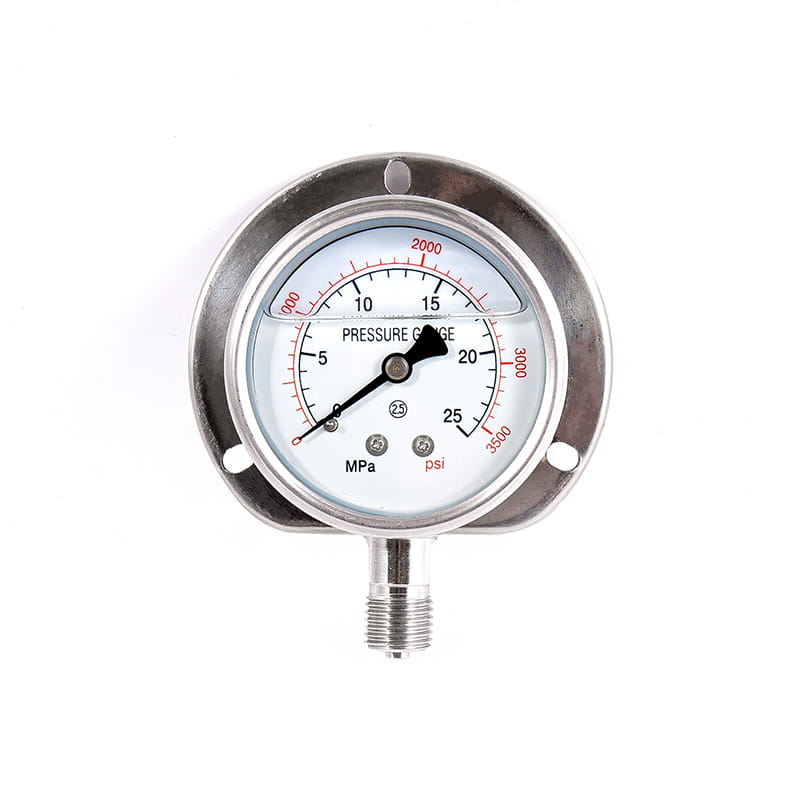

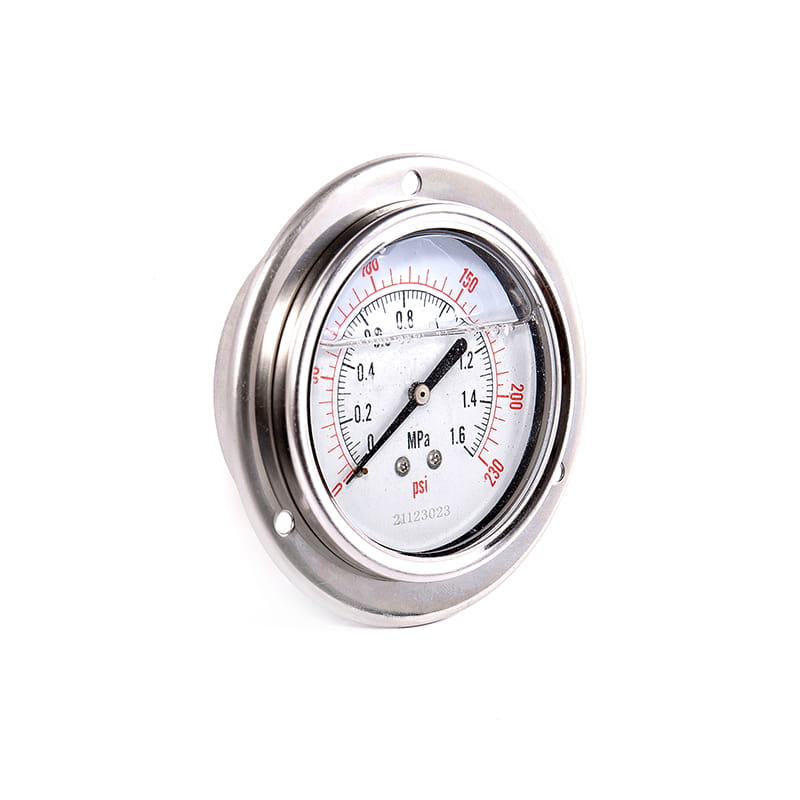

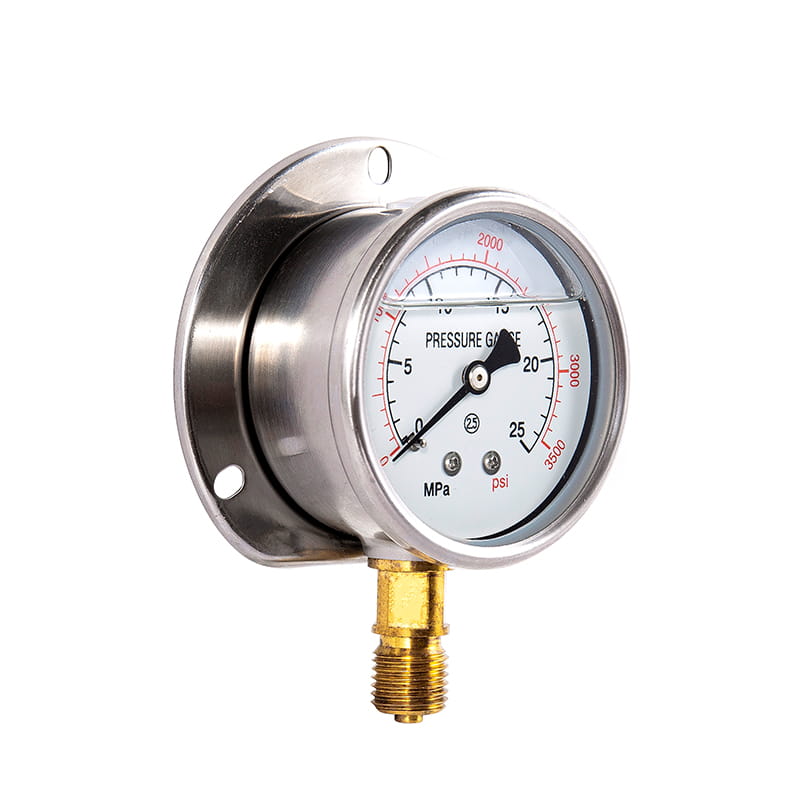

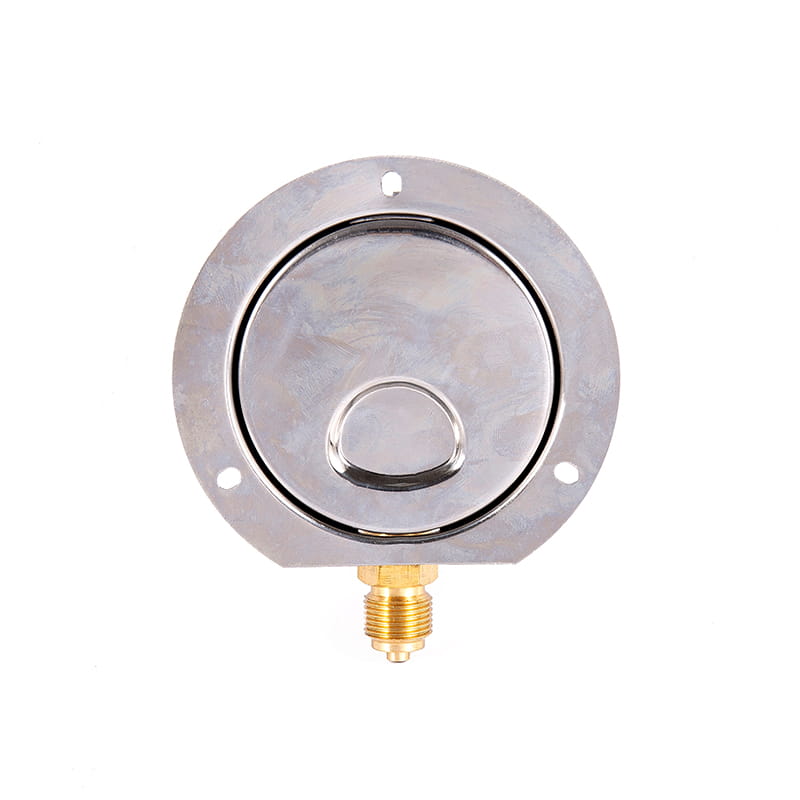

Tipo convesso radiale (vi)

Numero modello	Dimensioni complessive （ mm ）
	UN	B	C	D	d0	D1	d2	M
Yb40 －Ⅰ	38	25	8.5	Φ 41	/	/	Φ 3.5	M10 × 1
Yb40 －Ⅲ	45	26	/	Φ 41	/	/	Φ 3.5	M10 × 1
Yb40 －Ⅴ	38	26	/	Φ 41	Φ 3.5	Φ 62	Φ 3.5	M10 × 1
YB50 －Ⅰ	50	29	9.5	Φ 52	/	/	Φ 4	M10 × 1
YB50 －Ⅲ	54	29	/	Φ 52	/	/	Φ 4	M10 × 1
YB50 －Ⅴ	47	29	/	Φ 52	Φ 4	Φ 72	Φ 4	M10 × 1
Yb60 －Ⅰ	56	33	11	Φ 60	/	/	Φ 5	M14 × 1.5
Yb60 －Ⅱ	61	32.5	18	Φ 60	/	/	Φ 5	M14 × 1.5
Yb60 －Ⅲ	61	32.5	/	Φ 60	/	/	Φ 5	M14 × 1.5
Yb60 －Ⅳ	55	32.5	18	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
Yb60 －Ⅴ	55	32.5	/	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
Yb60 －Ⅵ	56	33	11	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
Yb75 －Ⅰ	67	32	10	Φ 75	/	/	Φ 5	M14 × 1.5
Yb75 －Ⅲ	54	32	/	Φ 75	/	/	Φ 5	M14 × 1.5
Yb75 －Ⅴ	54	32	/	Φ 75	Φ 5	Φ 91	Φ 5	M14 × 1.5
Yb75 －Ⅵ	62	32	10	Φ 75	Φ 5	Φ 89	Φ 5	M14 × 1.5
YB100 －Ⅰ	90	48	15	Φ 100	/	/	Φ 6	M20 × 1.5
YB100 －Ⅱ	83	44	34	Φ 100	/	/	Φ 6	M20 × 1.5
YB100 －Ⅳ	68	44	34	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YB100 －Ⅵ	90	48	15	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YB150 －Ⅰ	117	51	16.5	Φ 150	/	/	Φ 6	M20 × 1.5
YB150 －Ⅱ	92	52	55	Φ 150	/	/	Φ 6	M20 × 1.5
YB150 －Ⅳ	69	52	55	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
YB150 －Ⅵ	117	53	28	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
