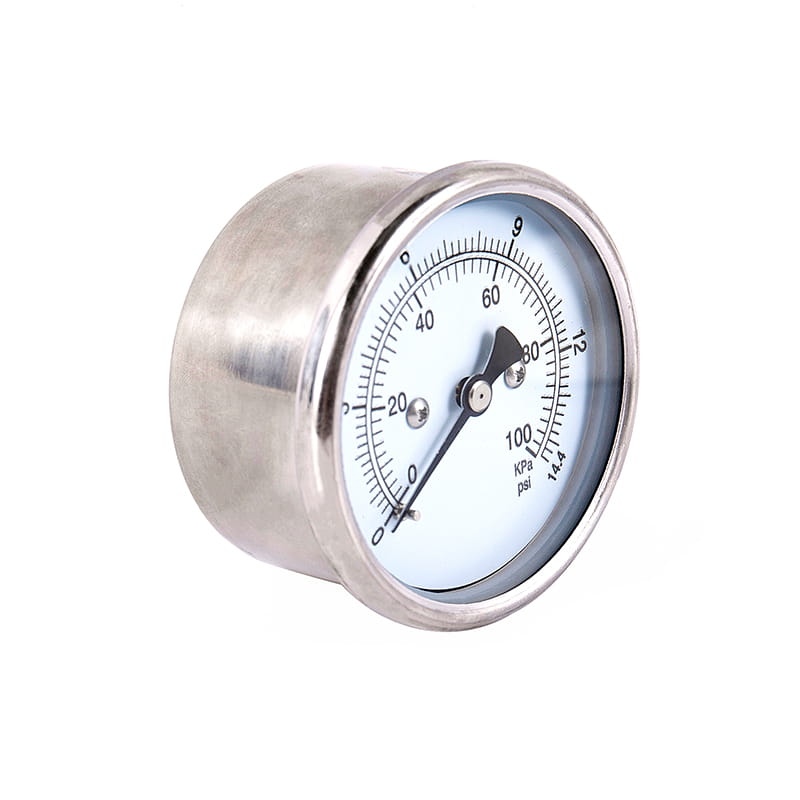

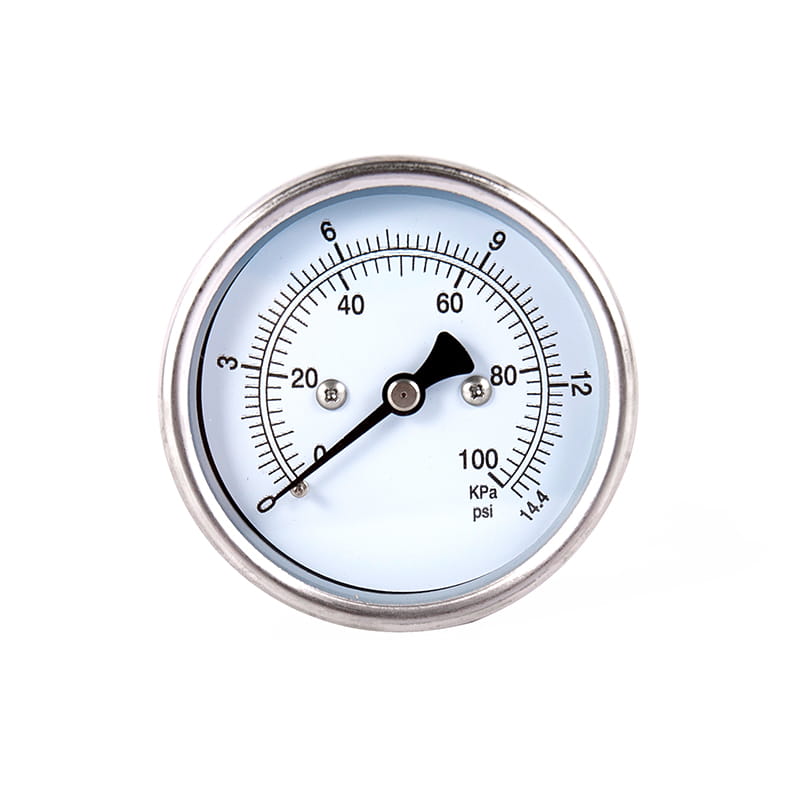

◆ Modello ： ye60 ye100 ye150
◆ Usa: il manometro della scatola di membrana è anche chiamato micro manometro. È adatto per misurare la bassa micro-pressione di gas o vapori senza pericolo di esplosione, non cristallizzazione, non condensazione ed effetto non corrosivo sulla lega di rame e rame.
◆ Parametri tecnici ：
| Numero modello | Ye60 | Ye100 | Ye150 | |
| Diametro nominale | Φ 60 | Φ 100 | Φ 150 | |
| Tipo di montaggio | Ⅰ | * | * | * |
| Ⅱ | / | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | / | * | * | |
| Ⅴ | * | / | / | |
| Filo del connettore | M14 × 1.5 | M20 × 1.5 | ||
| Classe di precisione | 1.6 ； 2.5 | |||
| Intervallo di misurazione （ KPA ） | -40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20 | |||
| Condizioni ambientali d'uso | Temp ： -25 ℃～ 55 ℃； Umidità relativa ： ≤ 80 ％ | |||
| Valutazione delle vibrazioni | V · H · 2 | |||
| Materiale della scatola a membrana | QSN4-0.3 | |||
| Classe di protezione | IP54 | |||
| Standard di implementazione | JB/T 9274 | |||
| Nota: 1. I thread congiunto possono essere personalizzati in base ai requisiti dell'utente. | ||||

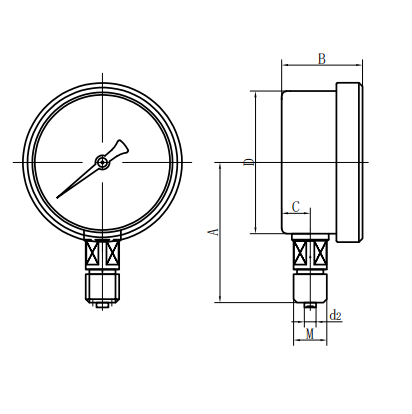

◆ Dimensioni esterne:
| Tipo diretto radiale (ⅰ) | Tipo eccentrico diretto eccentrico (ⅱ) |
| Tipo concentrico assiale concentrico (III) | Tipo di inserto eccentrico assiale (IV) |
| Tipo di inserimento concentrico assiale (V) | Tipo convesso radiale (vi) |
| Numero modello | Dimensioni complessive （ mm ） | ||||||
| UN | B | C | D | E | d2 | M | |
| Ye60 －Ⅰ | 58 | 35 | 11 | φ 60 | 5 | φ 4 | M10 × 1 |
| Ye60 －Ⅲ | 58 | 35 | / | φ 60 | 5 | φ 4 | M10 × 1 |
| | | | | | | | |
| Ye100 －Ⅰ | 93 | 50 | 16.5 | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| Ye100 －Ⅲ | 85 | 50 | / | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| | | | | | | | |
| Ye150 －Ⅰ | 118 | 53 | 18.5 | φ 150 | 19 | φ 6 | M20 × 1.5 |
| Ye150 －Ⅲ | 96 | 53 | / | φ 150 | 19 | φ 6 | M20 × 1.5 |
| | | | | | | | |
