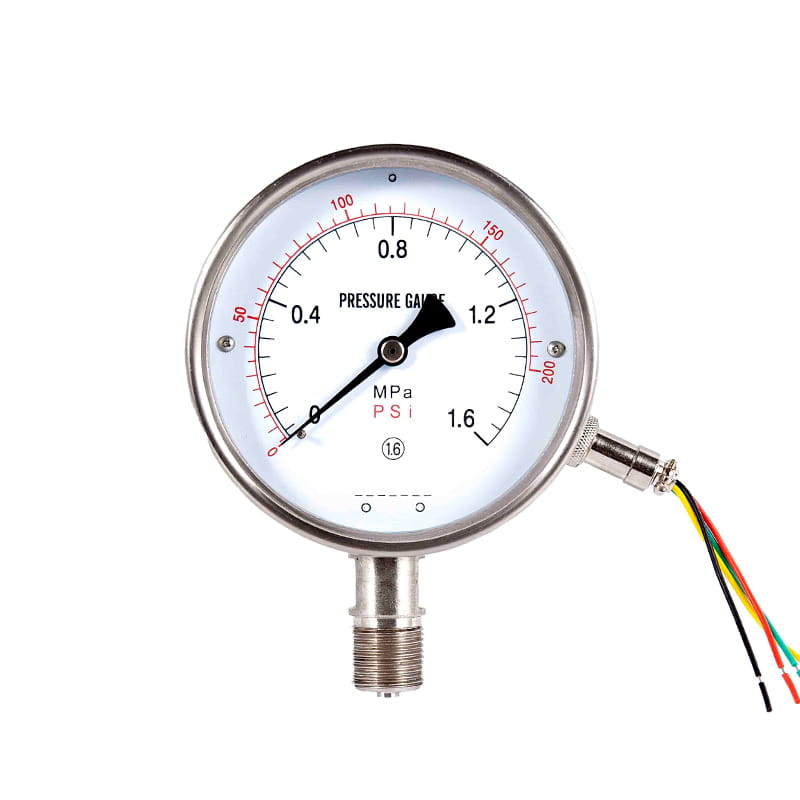

Mancarico di pressione remoto della serie YTZ

◆ Modello: YTZ100, YTZ-150

◆ Applicazione: questo tipo di strumento è adatto per misurare la pressione di liquidi, gas o vapori senza pericolo di esplosione, nessuna cristallizzazione, nessuna solidificazione e nessun effetto corrosivo sulle leghe di rame e rame.

Realizzato in acciaio inossidabile, può essere utilizzato per misurare la pressione di liquidi, gas o vapori che sono debolmente corrosivi, ma non esplosivi, cristallizzati o solidificati.

Può non solo indicare il valore di pressione sul punto, ma anche trasmettere il valore di pressione misurato allo strumento secondario nel punto di misurazione remoto sotto forma di valore elettrico attraverso il potenziometro sincrono impostato all'interno dello strumento, in modo da realizzare il rilevamento centralizzato e il controllo remoto.
◆ Se è necessario effettuare un manometro di tipo shock, può essere riempito con glicerina o olio di silicone.

Ottieni una citazione

◆ Parametri tecnici:

Modello		Ytz100		Ytz150
Diametro nominale		F 100		F 150
Tranquillo fingere tipo stile	Ⅰ	*		*
	Ⅱ	*		*
	Ⅳ	*		*
	Ⅵ	*		*
Fili di adattamento		M20 × 1.5
Classe di precisione		1.6
Intervallo di misurazione （ MPA ）		VERO spazio: -0.1 ~ 0 Aspirapolvere a pressione: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0.3 -0.1 ～ 0,5 -0,1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Pressione: 0 ~ 0.1 0 ~ 0.16 0 ~ 0,25 0 ~ 0.4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Condizioni ambientali d'uso		Temperatura: -25 ° C ~ 55 ° C; Umidità relativa: 5 %~ 85 %
Parametri elettrici		★ Tensione operativa: tra i terminali ① e ② ≤6V DC ★ Valore di resistenza di partenza: 3 ～ 20Ω ★ Valore di resistenza alla pienezza: 310 ～ 370Ω o 340 ～ 400Ω (Misurazione del valore di resistenza iniziale e il valore completo di resistenza è 1 E 2 terminali)
Cablaggio		1	2		3
		Avvio della resistenza	La resistenza termina		Banket Ends
Valutazione della resistenza alle vibrazioni		V · H · 3
Protezione dell'ingresso		IP54
Applicare lo standard		JB/T 10203
NOTA: il thread del giunto può essere realizzato in thread del tubo o thread di tubi affusolato in base ai requisiti dell'utente (vedere Guida alla selezione).

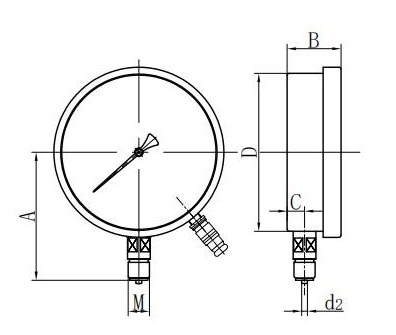

Radiale diretto (I.)

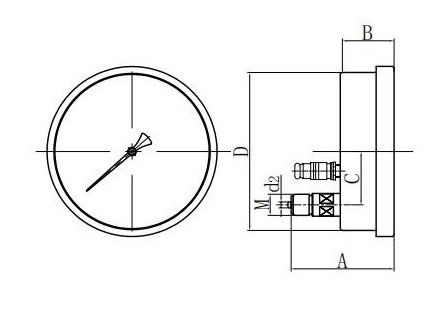

Assiale Eccentrico diretto (ii.)

Monte a filo eccentrico assiale (iv.)

Monte convesso radiale (vi.)

Modello	Dimensioni( mm )
Modello	UN	B	C	T	d0	D1	D2	M
Ytz100 －Ⅰ	88	43	16	F 98	/	/	F 6	M20 × 1.5
Ytz100 －Ⅱ	83	44	30	F 100	/	/	F 6	M20 × 1.5
Ytz100 －Ⅳ	68	44	30	F 100	F 6	F 118	F 6	M20 × 1.5
Ytz100 －Ⅵ	89	44	17	F 100	F 6	F 118	F 6	M20 × 1.5
Ytz150 －Ⅰ	112	47	17	F 150	/	/	F 6	M20 × 1.5
Ytz150 －Ⅱ	88	49	30	F 150	/	/	F 6	M20 × 1.5
Ytz150 －Ⅳ	85	49	30	F 150	F 6	F 165	F 6	M20 × 1.5
Ytz150 －Ⅵ	115	49	18	F 150	F 6	F 165	F 6	M20 × 1.5
