◆ Modello: Yp100-L YP150-L YP100-F YP150-F
◆ Parametri tecnici:
| Modello | YP100-L 、 YP100-F | YP150-L 、 YP150-F |
| Diametro nominale | F 100 | F 150 |
| Classe di precisione | 2.5 | |
| Intervallo di misurazione （ KPA ） | Pressione negativa: -60 ~ 0 -40 ~ 0 -25 ~ 0 -16 ~ 0 -10 ~ 0 0 ～ 10 -6 ～ 0 -4 ～ 0 -2.5 ～ 0 -1.6 ～ 0 Pressione positiva: 0 ~ 1.6 0 ~ 2.5 0 ~ 4 0 ~ 6 0 ~ 1 0 ～ 1.6 0 ～ 2.5 Pressione positiva e negativa: -0.8 ~ 0.8 -1.2 ~ 1.2 -2 ~ 2 -3 ~ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20-30 ～ 30 | |
| Intervallo di misurazione （ MPA ） | Vuoto: -0.1 ~ 0 Aspirapolvere a pressione: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0.3 -0.1 ～ 0,5 -0,1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Pressione: 0 ~ 0,06 0 ~ 0.1 0 ~ 0.16 0 ~ 0,25 0 ~ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 | |
| Usa la temperatura ambiente | -40 ℃～ 70 ℃ | |
| Materiale diaframma | OCR18NI12MO2ti ; SUS316 ; | |
| Tipo di montaggio | Filettato ( L ); Flangia ( F ), ( F1 ) | |
| Valutazione della resistenza alle vibrazioni | V · H · 2 | |
| Protezione dell'ingresso | IP64 | |
| Applicare lo standard | JB/T 5491 | |

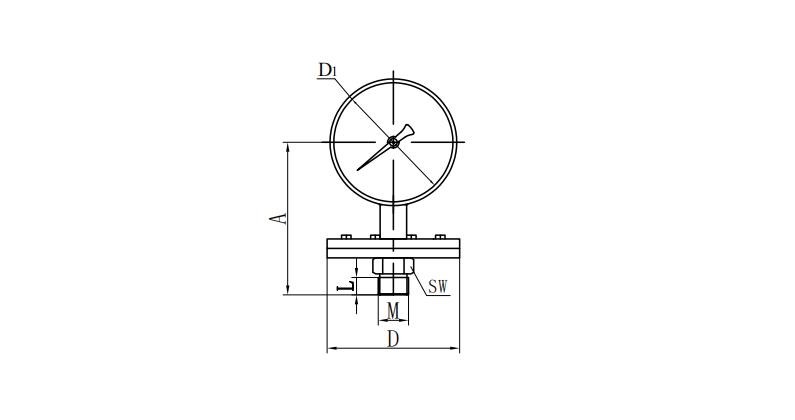

◆ Dimensioni esterne:
Filettato ( L )
| Modello | Dimensioni( mm ) | |||||
| UN | D | D1 | SW | L | M | |
| YP100-L | 135 | Φ 97.5 Micropressure φ 165 | 110 | 27 | 20 | M20 × 1.5 |
| YP150-L | 160 | 160 | 27 | 20 | M20 × 1.5 | |
| Nota: il thread congiunto ( M ) può essere realizzato in thread di tubi o thread di tubi affusolato in base ai requisiti dell'utente (vedere la guida di selezione). | ||||||
