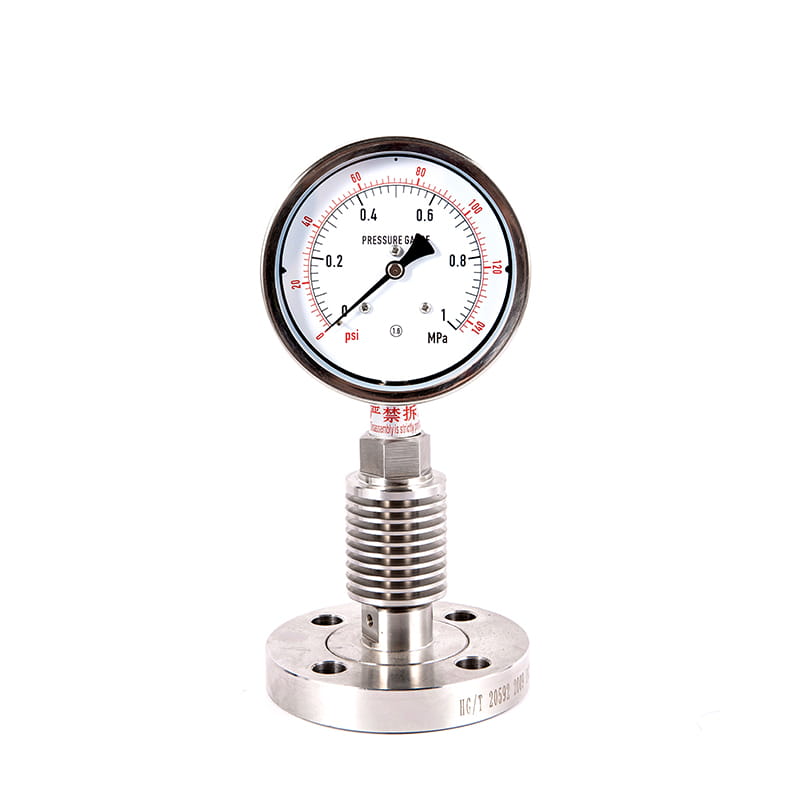

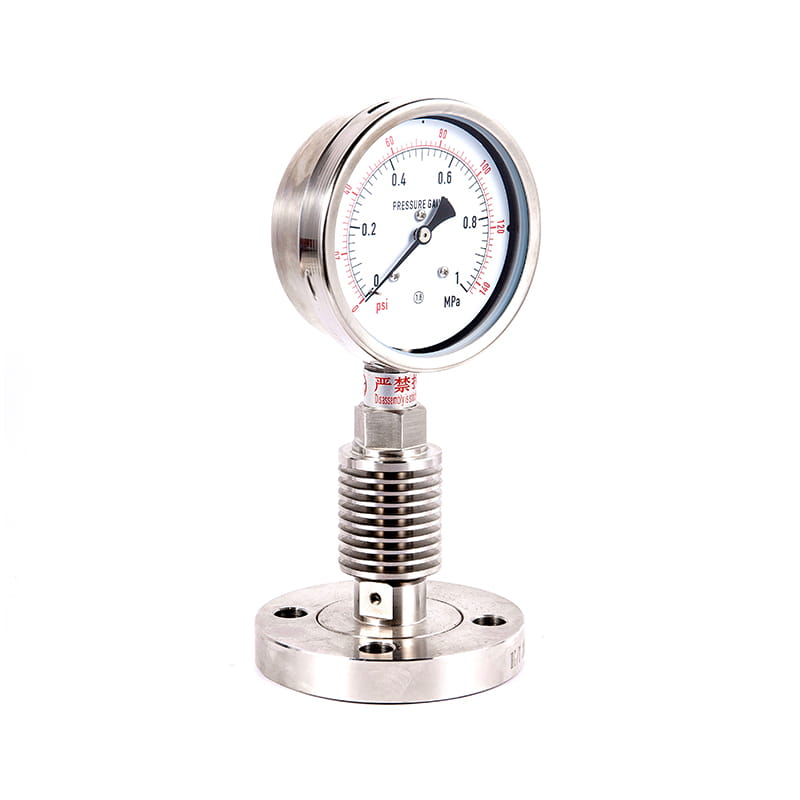

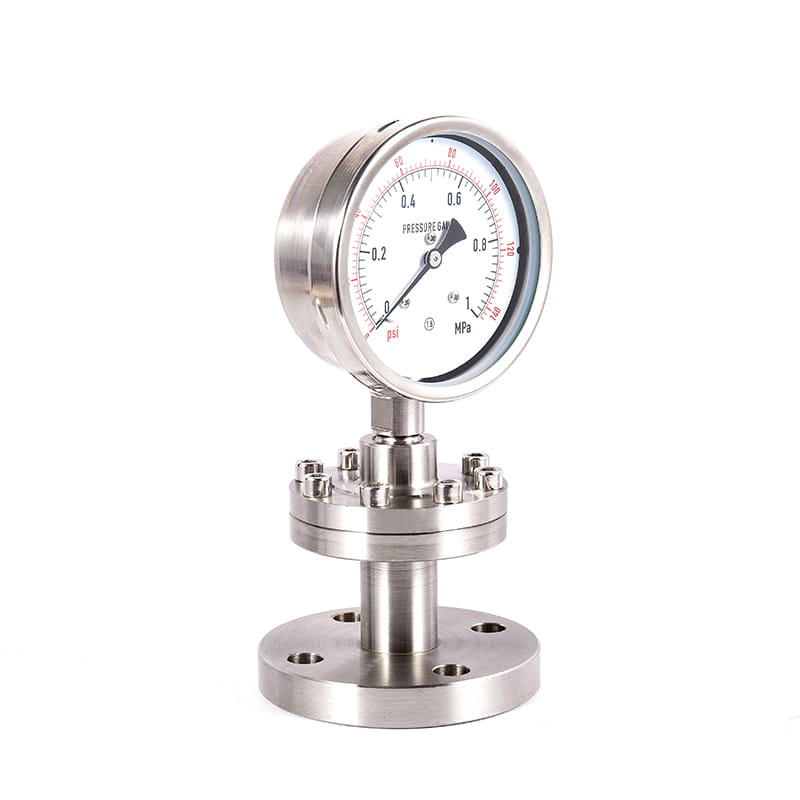

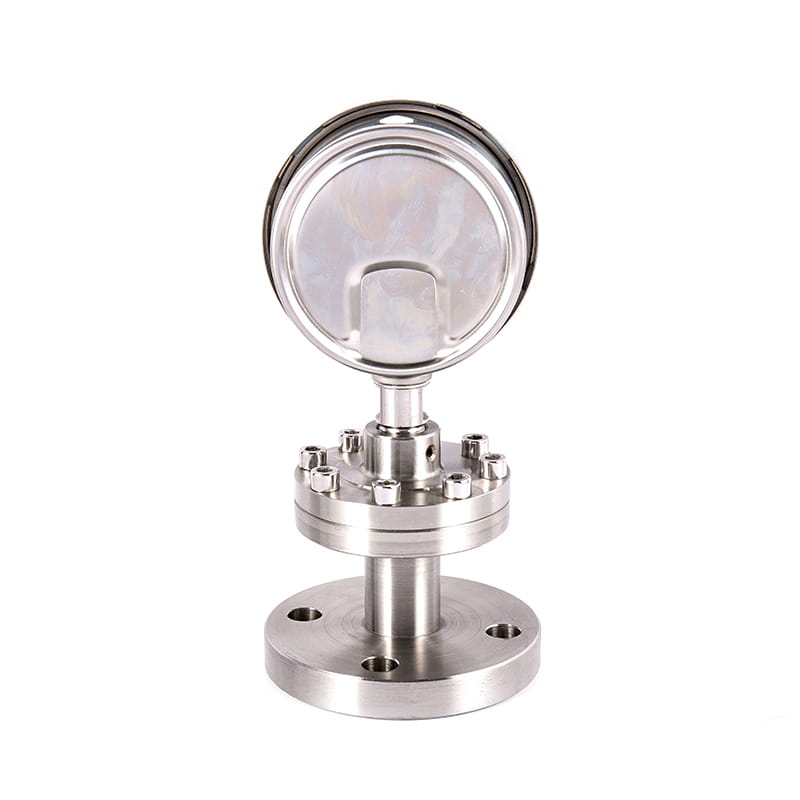

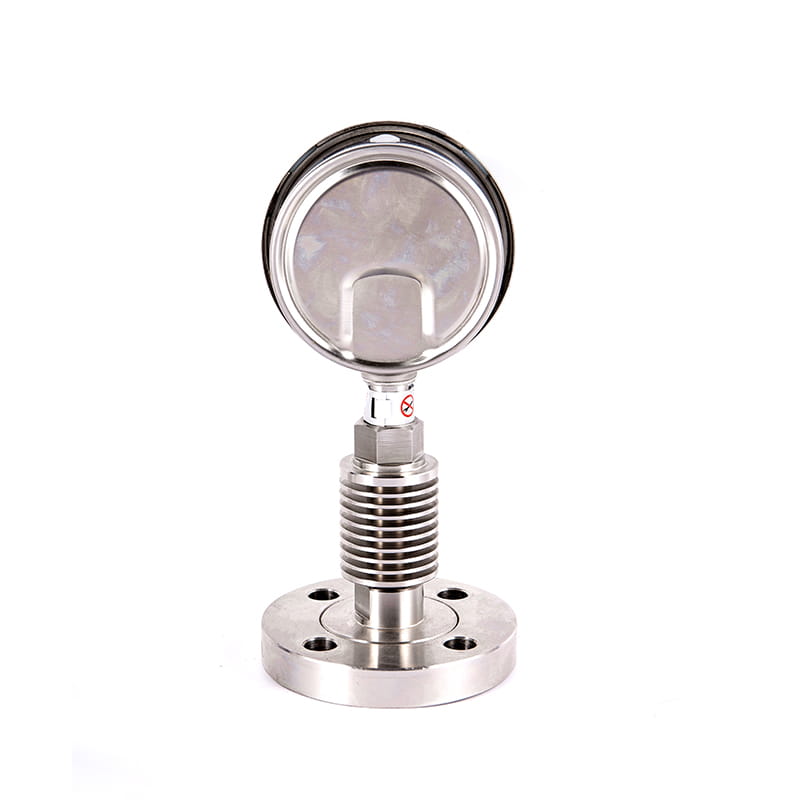

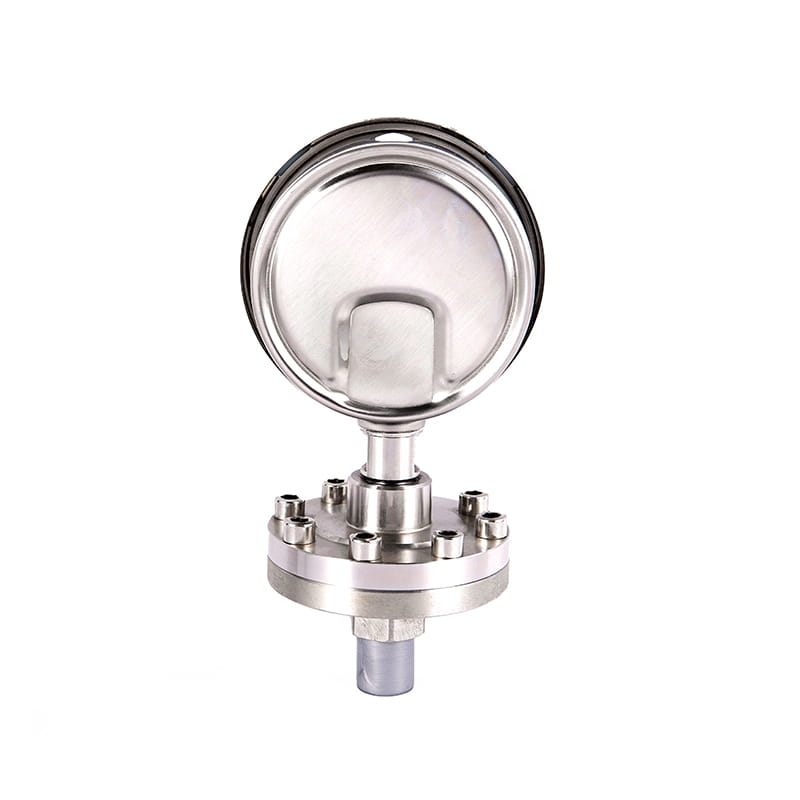

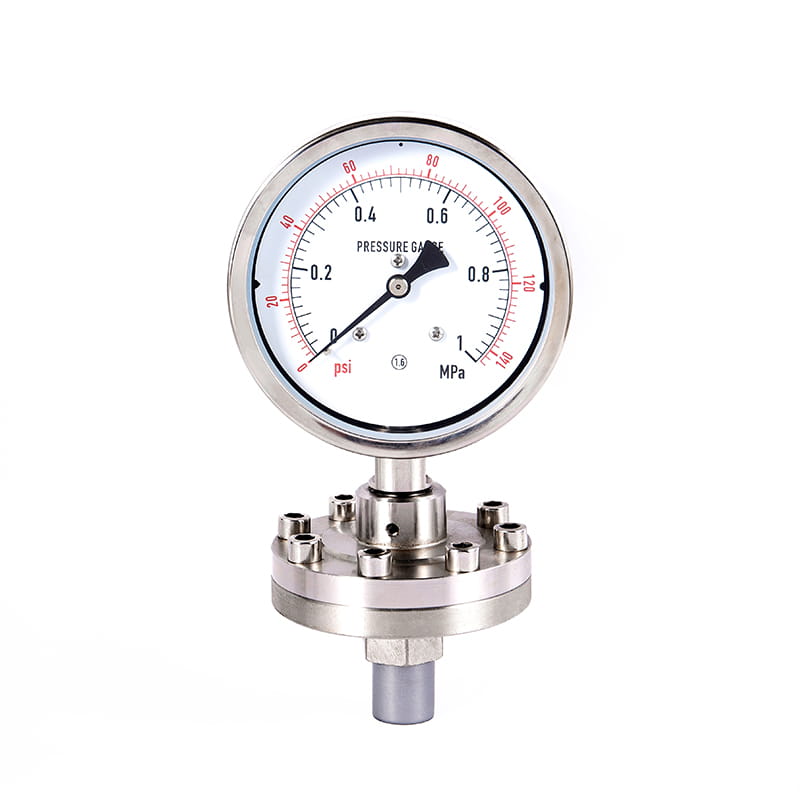

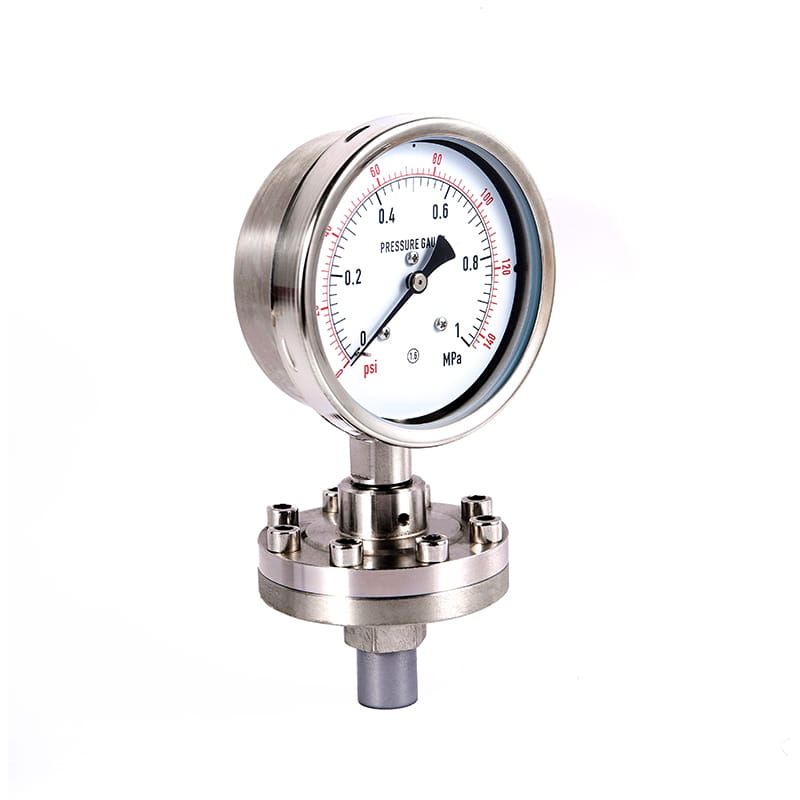

◆ Modello: y¨-ml y¨-mf y¨-mg y¨-mz y¨-mk y¨-mn y¨-ms
◆ Applicazione: a causa della struttura di misurazione indiretta, il manometro del diaframma è adatto per misurare la pressione di liquidi, gas o solidi a flusso granulare con elevata viscosità, facile da cristallizzazione, forte corrosione e alta temperatura. Il diaframma di isolamento ha una varietà di materiali per adattarsi a una varietà di diversi media corrosivi.
Questi strumenti sono utilizzati principalmente in fibre chimiche, fibre sintetiche, petrolio, tintura, alcali, acido, cibo, medicina, costruzione, mining, fusione e altre industrie.

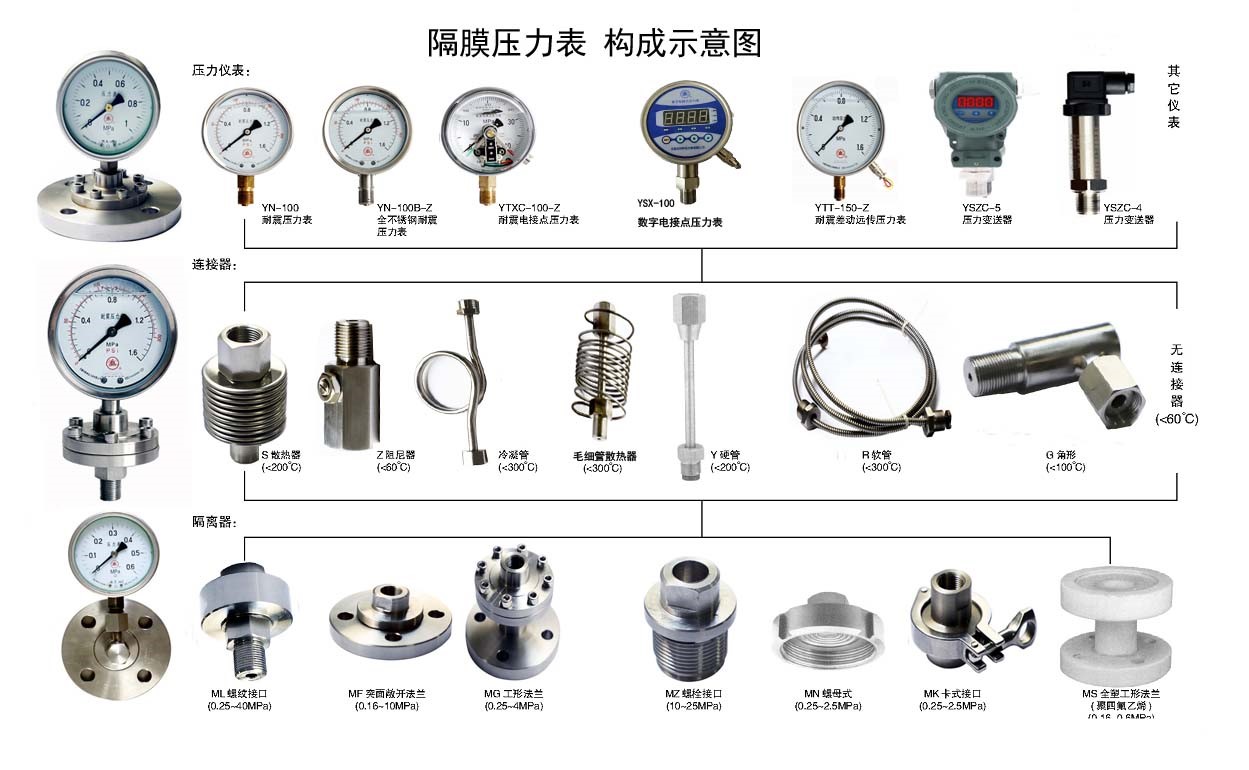

La testa del calibro di questo tipo di strumento può essere utilizzata in una varietà di serie: manometro generale, manometro per la pressione resistente agli urti, una varietà di indicatore di pressione di contatto elettrico, una varietà di estensione elettrica resistente agli urti, il trasmettitore di pressione, il manometro remoto, il manometro della pressione digitale, il controller di pressione e così via.
◆ Principio della struttura:
Questo strumento è una misurazione indiretta. Deformazione del diaframma di isolamento sotto la pressione del mezzo misurato, il liquido di tenuta viene pressurizzato e la pressione viene trasmessa alla pressione.
Il liquido di tenuta viene pressurizzato e la pressione viene condotta sullo strumento di rilevamento, che mostra il valore della pressione media misurata.
◆ Parametri tecnici ：
| Modello della testa del misuratore | Vari tipi di strumenti di pressione, trasmettitori di pressione, controller di pressione, ecc. | |||
| Classe di precisione | 1.6 ； 2.5 | |||
| Classe di precisione （ MPA ） | 0 ～ 0.1 0 ～ 0.16 0 ～ 0,25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 | |||
| Materialeee diaframma | soprannomi | Material | soprannomi | Material |
| 1 | 0cr18ni12mo2 | 5 | Hastelloy C (H276C) | |
| 2 | Sus304 | 6 | Monel lega (Cu30NI70) | |
| 3 | SUS316 | 7 | Tantalum (TA) | |
| 4 | SUS316L | 8 | Fluoroplastico (PTFE) | |
| Materiale dell'isolatore | 1cr18ni9; 304; 316; 316l; F4; PVC, ecc. | |||
| Materiale di guarnizione della guarnizione | Nbr; Gomma in silicone medico; PTFE; Grafite; Fluoroelastomer; ecc. | |||
| Riempimento del fluido di conduzione | Olio di metil silicone, olio vegetale, glicerina, olio fluorurato, ecc. | |||
| Effetto di temperatura | Poiché l'espansione termica del fluido conduttivo e la rigidità del diaframma sono correlate alla temperatura, il valore di errore è 0,1%/° C quando la temperatura operativa si discosta da 20 ± 5 ° C. | |||
| protezione della corrosione | Questa prestazione include le caratteristiche di corrosione dell'ambiente e del mezzo di misurazione e il materiale dell'isolatore, del foglio del diaframma e della rondella di tenuta possono essere selezionati in base alle condizioni d'uso. | |||
| differenza di livello | Casho di pressione del diaframma collegato al tubo nell'installazione Se il punto di misurazione e il manometro sono a diverse altezze, la sua differenza di livello del liquido generato dalla differenza di pressione △ P influenzerà il valore misurato dello strumento, la formula è: △ P = gravità specifica del liquido di tenuta × differenza di livello liquido. | |||
| Standard di implementazione | JB/T 8624 | |||
| Nota: 1, il thread del connettore può essere personalizzato in base ai requisiti dell'utente; 2 、 La flangia di collegamento può essere personalizzata in base alla flangia dei requisiti dell'utente Standard. | ||||

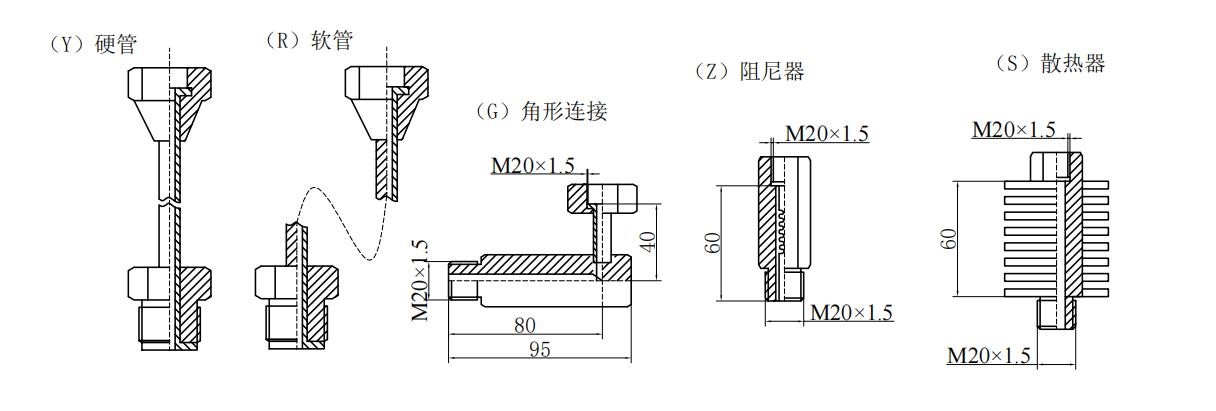

◆ Dimensione del tipo di isolatore e schema di installazione:
| (ML) Interfaccia thread | (MF) Open Face Flange |
