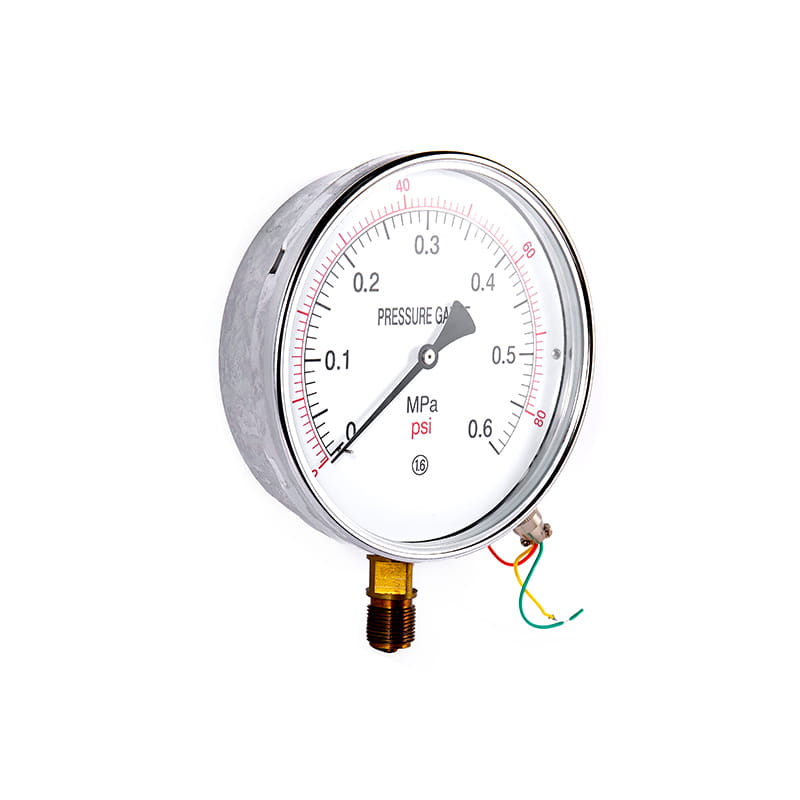

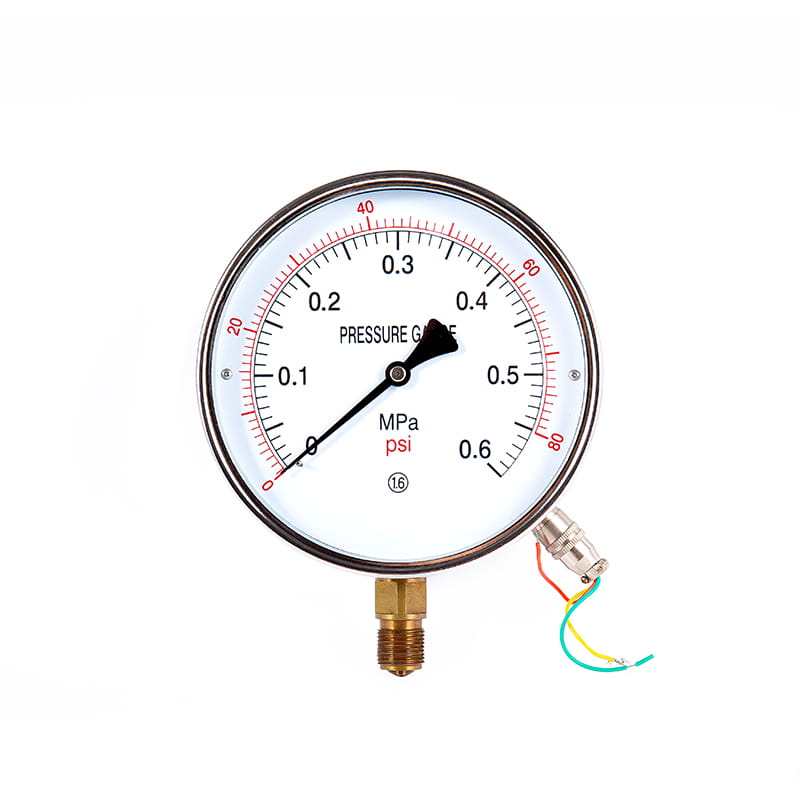

Impuntati di pressione remoti YTT

◆ Modello: YTT100 YTT100A YTT150 YTT150A

◆ Applicazione: questo tipo di strumento è adatto per misurare la pressione di liquidi, gas o vapori senza pericolo di esplosione, nessuna cristallizzazione, nessuna solidificazione e nessun effetto corrosivo sulle leghe di rame e rame.

Oltre all'indicazione locale del valore di pressione, lo strumento può anche produrre continuamente ( 0 ~ 10 ) Ma O ( 4 ~ 20 ) Ma Il segnale DC, che può essere trasmesso alla sala di controllo a lunga distanza e può essere utilizzato con strumenti di visualizzazione digitale intelligenti per formare un sistema automatico per la visualizzazione, la registrazione, la regolazione e il controllo.

Lo strumento ha subito una trasformazione importante all'interno, il trasformatore differenziale originale è stato rimosso e sostituito con un elemento di rilevamento della tensione di silicio a diffusione, in modo che la parte del display locale e la parte di uscita del segnale siano diventate due sistemi indipendenti e l'accuratezza del segnale di uscita è stata notevolmente migliorata e l'accuratezza può raggiungere 1.0 o anche 0.5 livello.
◆ Se è necessario effettuare un manometro di tipo shock, può essere riempito con glicerina o olio di silicone.

Ottieni una citazione

◆ Parametri tecnici:

Modello		Ytt100	YTT150	Ytt100a	Ytt150a
Diametro nominale		Φ 100	Φ 150	Φ 100	Φ 150
Tipo di montaggio	Ⅰ	*	*	*	*
	Ⅱ	*	*	*	*
	Ⅳ	*	*	*	*
	Ⅵ	*	*	*	*
Parametri elettrici		★ Potere fornitura: 24 V DC ★ Segnale di uscita: ( 4 ~ 20 ) Ma DC ★ Resistenza al carico: 250 Ω		★ Potere fornitura: 220 V AC ★ Segnale di uscita: ( 0 ~ 10 ) Ma DC ★ Resistenza al carico: ≤ 1.5k Ω
Cablaggio
Classe di precisione		1.6
Precisione dell'uscita del segnale		1.0 ； 0.5
Intervallo di misurazione （ MPA ）		VERO spazio: -0.1 ~ 0 Aspirapolvere a pressione: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0.3 -0.1 ~ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Pressione: 0 ~ 0.1 0 ~ 0.16 0 ~ 0,25 0 ~ 0.4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Condizioni ambientali d'uso		Temperatura: -10 ° C ~ 55 ° C; Umidità relativa: ≤ 85 %
Valutazione della resistenza alle vibrazioni		V · H · 3
Protezione dell'ingresso		IP54
Applicare lo standard		JB/T 10203
Fili di adattamento		M20 × 1.5
NOTA: il thread del giunto può essere realizzato in thread del tubo o thread di tubi affusolato in base ai requisiti dell'utente (vedere Guida alla selezione).

◆ Dimensioni:

Radiale diretto (I.)

Assiale Eccentrico diretto (ii.)

Monte a filo eccentrico assiale (iv.)

Monte convesso radiale (vi.)

Modello	Dimensioni( mm )
Modello	UN	B	C	D	d0	D1	d2	M
Ytt100- Ⅰ Ytt100a- Ⅰ	89	45	17	Φ 98	/	/	Φ 6	M20 × 1.5
Ytt100- Ⅱ Ytt100a- Ⅱ	83	45	34	Φ 98	/	/	Φ 6	M20 × 1.5
Ytt100- Ⅳ Ytt100a- Ⅳ	68	45	34	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
Ytt100- Ⅵ Ytt100a- Ⅵ	89	45	17	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
Ytt150- Ⅰ Ytt150a- Ⅰ	116	48	19	Φ 148	/	/	Φ 6	M20 × 1.5
Ytt150- Ⅱ Ytt150a- Ⅱ	90	49	55	Φ 148	/	/	Φ 6	M20 × 1.5
Ytt150- Ⅳ Ytt150a- Ⅳ	69	49	55	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
Ytt150- Ⅵ Ytt150a- Ⅵ	116	48	20	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
