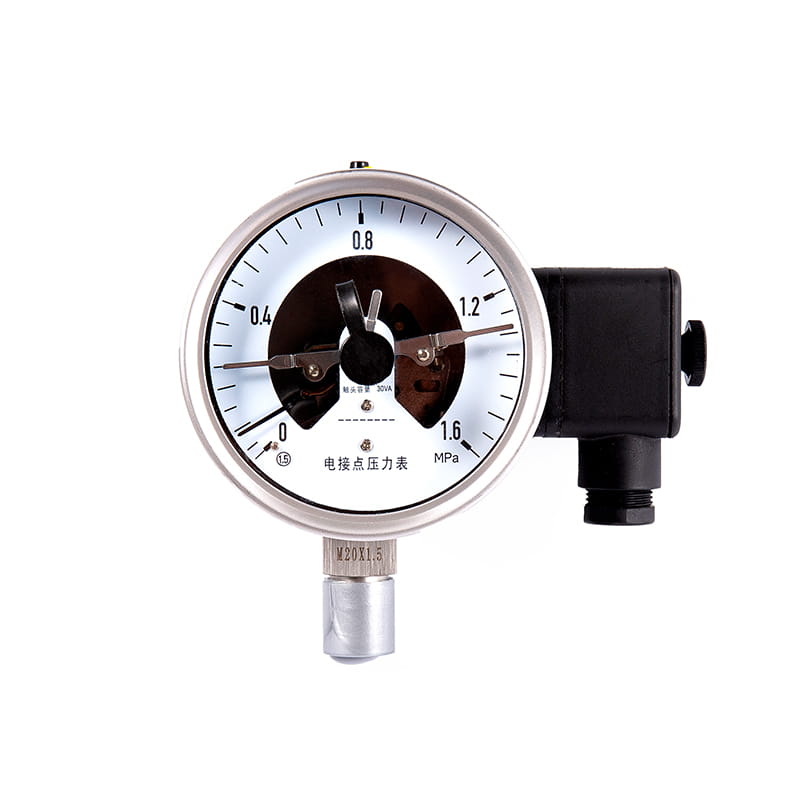

Messicatore di contatto elettrico fotoelettrico della serie YXD

◆ Modello: YXD100 YXD150

◆ Uses: This kind of instrument is a substitute for the electric contact pressure gauge, it retains the advantages of the electric contact pressure gauge indication is intuitive, easy to adjust, and the instrument has made a fundamental improvement, the use of photoelectric sensor to form a contactless signal device, through the photoelectric controller in the integrated circuit amplification to drive the high-sensitivity relay output, so high sensitivity, fast response, high Accuratezza di controllo, eccellenti caratteristiche di commutazione. È ampiamente utilizzato in petrolio, industria chimica, metallurgia, tecnologia di energia nucleare e frequente processo di commutazione.

Lo strumento è adatto a misurazione e controllo stabili e affidabili della pressione di liquidi, gas o vapori senza pericolo di esplosione, non cristallizzazione, non solidificazione e effetto non corrosivo sulle leghe di rame e rame.

Questo tipo di strumento ha ottenuto un nuovo brevetto di utilità, numero di brevetto: 99229277.8 .

◆ Se è necessario effettuare un manometro di tipo shock, può essere riempito con glicerina o olio di silicone.

Ottieni una citazione

◆ Parametri tecnici:

Modello

YXD100

YXD150

Diametro nominale

Φ 100

Φ 150

Tipo di montaggio

Ⅰ

Ⅱ

Ⅳ

Ⅵ

Fili di adattamento

M20 × 1.5

Classe di precisione

1.6

Intervallo di misurazione

（ MPA ）

Vero spazio: -0.1 ~ 0

Aspirapolvere a pressione: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0.3 -0.1 ~ 0.5

-0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4

Pressione: 0 ~ 0.1 0 ~ 0.16 0 ~ 0,25 0 ~ 0.4 0 ~ 0.6

0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6

0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60

0 ～ 100 0 ～ 160 0 ～ 250

Condizioni ambientali di utilizzo

Temperatura: -10 ° C ~ 55 ° C; Umidità relativa: ≤ 75 %.

Parametri elettrici

★ Carico massimo: 7A 250 V AC; 7A 30V DC

★ Tensione di alimentazione: 220 V AC

★ Consumo energetico: ≤2,2VA

★ Vita elettrica: 105 volte

★ Modalità di controllo: limiti superiori e inferiori regolabili su larga scala, limiti superiori superiori (limiti superiori), limiti inferiori inferiori (doppi limiti inferiori) e altri interruttori fotoelettrici lenti

Cablaggio

Plug-in dello strumento

Controller

Cablaggio esterno

Limite inferiore

Limite superiore

Normalmente aperto

Medio

Normalmente chiuso

Normalmente aperto

Medio

Normalmente chiuso

220 V. Alimentazione AC

Valutazione della resistenza alle vibrazioni

V · H · 3

Materiale del tubo Bourdon

QSN4-0.3

Protezione dell'ingresso

IP64

Applicare lo standard

NOTA: il thread del giunto può essere realizzato in thread del tubo o thread di tubi affusolato in base ai requisiti dell'utente (vedere Guida alla selezione).

◆ Parametri tecnici Di Yxg-k controller

lavoro lavoro articolo pezzi	Alimentazione elettrica	AC 220V
	Consumo energetico	1.2 W.
	Temperatura ambiente	5 ℃ ~ 40 ℃
	Umidità relativa	10% ~ 75%
Perdere fuori Tocco Punto	Carico nominale (resistivo).	AC 250V 8A ； DC 30V 8A
	Vita elettrica	105 volte
	Vita meccanica	1.000.000 volte
	Tipo di contatto	Limite inferiore: normalmente chiuso, normalmente aperto Limite superiore: normalmente chiuso, normalmente aperto
P.S pezzi	1.35x Guide Rail 1 pezzo. 2 . 2 pezzi di fissaggi del terminal della guida guida.

◆ Dimensioni dello strumento:

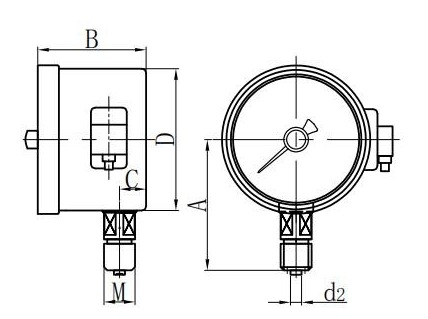

Radiale diretto (I.)

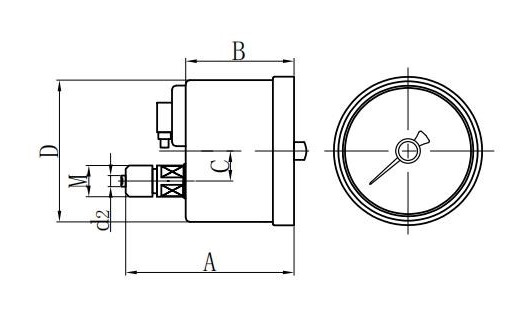

Assiale Eccentrico diretto (ii.)

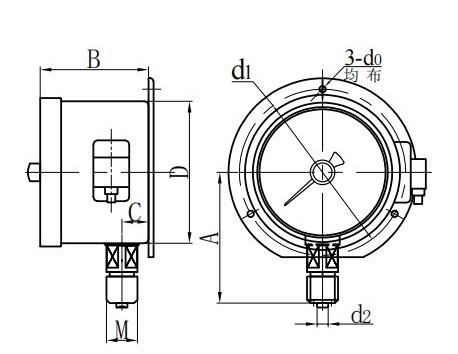

Monte convesso radiale (vi.)

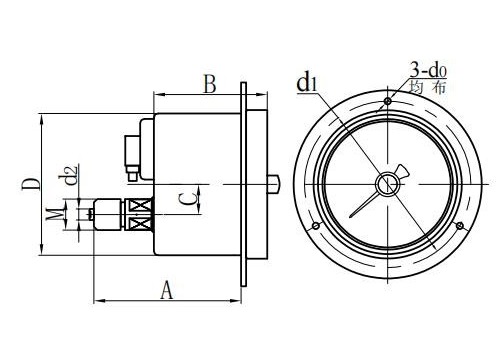

Monte a filo eccentrico assiale (iv.)

Modello	Dimensioni( mm )
Modello	UN	B	C	D	d0	D1	d2	M
YXD100 －Ⅰ	89	45	17	Φ 98	/	/	Φ 6	M20 × 1.5
YXD100 －Ⅱ	83	45	34	Φ 98	/	/	Φ 6	M20 × 1.5
YXD100 －Ⅳ	68	45	34	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXD100 －Ⅵ	89	45	17	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXD150 －Ⅰ	116	48	19	Φ 148	/	/	Φ 6	M20 × 1.5
YXD150 －Ⅱ	90	49	55	Φ 148	/	/	Φ 6	M20 × 1.5
YXD150 －Ⅳ	69	49	55	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
YXD150 －Ⅵ	116	48	20	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
