Misurazione di contatto elettrica sensibile magnetico serie YXCM

◆ Modello: YXCM100 YXCM150

◆ Uses: This kind of instrument is an ideal alternative to the magnetic-assisted electric contact pressure gauge, it retains the advantages of the traditional electric contact pressure gauge with intuitive indication and simple adjustment, and makes fundamental improvements to the inside of the instrument, using magnetic induction integrated circuit to collect signals, with no mechanical contact, no spark anti-interference, fast and sensitive response, safe and reliable work, accurate signal setting and other caratteristiche. Può essere facilmente interconnesso con PC Schede, accoppiatori di optottori, controller di programma e altri circuiti elettronici e possono guidare direttamente piccoli relè di potenza o contattori.

Lo strumento è adatto per misurare la pressione di liquidi, gas o vapori non esplosivi, non cristallizzati, non solidificanti e non hanno alcun effetto corrosivo sulle leghe di rame e rame.

◆ Se è necessario effettuare un manometro di tipo shock, può essere riempito con glicerina o olio di silicone.

Ottieni una citazione

◆ Parametri tecnici:

Modello		Yxcm100			Yxcm150
Diametro nominale		Φ 100			Φ 150
Tipo di montaggio	Ⅰ	*			*
	Ⅱ	*			*
	Ⅳ	*			*
	Ⅵ	*			*
Fili di adattamento		M20 × 1.5
Classe di precisione		1.6
Intervallo di misurazione （ MPA ）		VERO spazio: -0.1 ~ 0 Aspirapolvere a pressione: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0.3 -0.1 ~ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Pressione: 0 ~ 0.1 0 ~ 0.16 0 ~ 0,25 0 ~ 0.4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Condizioni ambientali d'uso		Temperatura: -10 ° C ~ 55 ° C; Umidità relativa: ≤ 75 %
Parametri elettrici		★ Carico massimo: 5A 220V AC; 5A 30V DC ★ Tensione di alimentazione: 24 V DC ★ Consumo energetico: ≤1.5VA ★ Vita elettrica: 105 volte ★ Modalità di controllo: limiti superiori e inferiori regolabili su larga scala, limiti superiori superiori (limiti superiori), limiti inferiori inferiori (limiti inferiori a doppio) e altri interruttori a induzione magnetica lenta
Cablaggio		Plug aeronautiche	1	2		3	4	5
		Linea colore	rosso	verde		giallo	nero	Palma
		Terminali di uscita	limite superiore	limite inferiore		pubblico	Alimentazione elettrica Elettrodo negativo	Alimentazione elettrica catodo
Valutazione della resistenza alle vibrazioni		V · H · 3
Materiale del tubo Bourdon		QSN4-0.3
Protezione dell'ingresso		IP54
Applicare lo standard
NOTA: il thread del giunto può essere realizzato in thread del tubo o thread di tubi affusolato in base ai requisiti dell'utente (vedere Guida alla selezione).

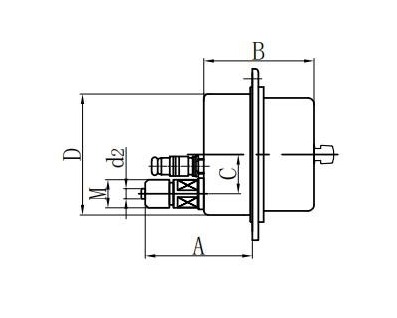

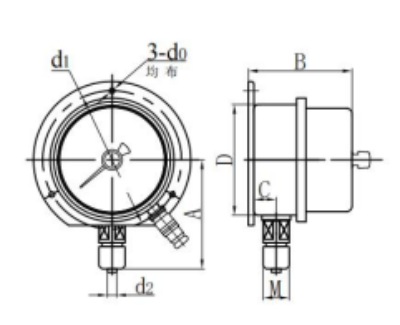

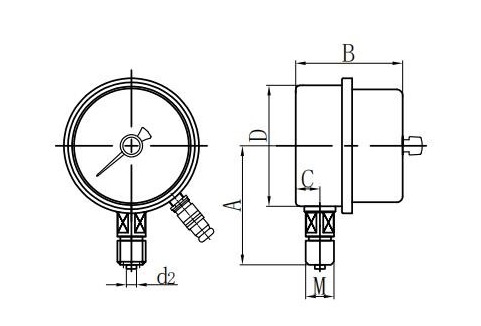

◆ Dimensioni:

Radiale diretto (I.)

Assiale Eccentrico diretto (ii.)

Monte a filo eccentrico assiale (iv.)

Monte convesso radiale (vi.)

Modello	Dimensioni( mm )
Modello	UN	B	C	D	d0	D1	d2	M
Yxcm100- Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × 1.5
Yxcm100- Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
Yxcm100- Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxcm100- Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxcm150- Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
Yxcm150- Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
Yxcm150- Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
Yxcm150- Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
