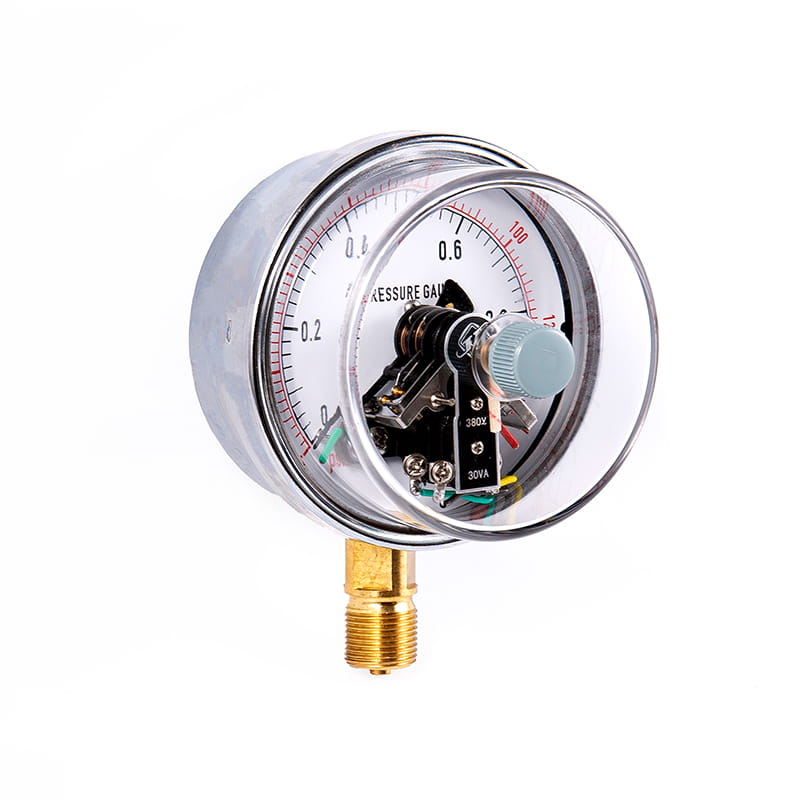

Giardino di contatto elettrico della serie YXCH

◆ Modello: YXCH100 YXCH150

◆ Applicazione: questo tipo di strumento è adatto per misurare la pressione di liquidi, gas o vapori senza pericolo di esplosione, nessuna cristallizzazione, nessuna solidificazione e nessun effetto corrosivo sulle leghe di rame e rame. Quando è dotato di un sistema di circuiti adatto, può inviare un allarme o un controllo automatico al sistema di pressione da misurare e controllare.

Questo tipo di strumento migliora il contatto in un dispositivo a vuoto, che evita il cattivo contatto causato dall'ossidazione del contatto, quindi ha le caratteristiche della risposta rapida e sensibile e del contatto di contatto affidabile, ed è un rookie che può sostituire l'indicatore di pressione del contatto magnetico nelle condizioni di lavoro di bassa potenza e bassa tensione.

◆ Se è necessario effettuare un manometro di tipo shock, può essere riempito con glicerina o olio di silicone.

Ottieni una citazione

◆ Parametri tecnici:

Modello		Yxch100			Yxch150
Diametro nominale		Φ 100			Φ 150
Tipo di montaggio	Ⅰ	*			*
	Ⅱ	*			*
	Ⅳ	*			*
	Ⅵ	*			*
Fili di adattamento		M20 × 1.5
Classe di precisione		1.6
Intervallo di misurazione （ MPA ）		VERO spazio: -0.1 ~ 0 Aspirapolvere a pressione: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0.3 -0.1 ~ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Pressione: 0 ~ 0.1 0 ~ 0.16 0 ~ 0,25 0 ~ 0.4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Condizioni ambientali d'uso		Temperatura: -10 ° C ~ 55 ° C; Umidità relativa: ≤ 75 %
Parametri elettrici		★ Tensione nominale: 24 V DC ★ CORRENTE VALUTATO: 0,25a ★ Vita elettrica: 105 volte ★ Modalità di controllo: la scala intera può regolare i limiti superiori e inferiori, i limiti superiori superiori (limiti superiori), i limiti inferiori più bassi (doppi limiti inferiori) e altri interruttori a canna lenti
Cablaggio		Plug aeronautiche	1	2		3	4
		Linea colore	rosso	verde		giallo	nero
		Terminali di uscita	limite superiore	limite inferiore		pubblico	messa a terra
Valutazione della resistenza alle vibrazioni		V · H · 3
Materiale del tubo Bourdon		QSN4-0.3
Protezione dell'ingresso		IP54
Applicare lo standard
NOTA: il thread del giunto può essere realizzato in thread del tubo o thread di tubi affusolato in base ai requisiti dell'utente (vedere Guida alla selezione).

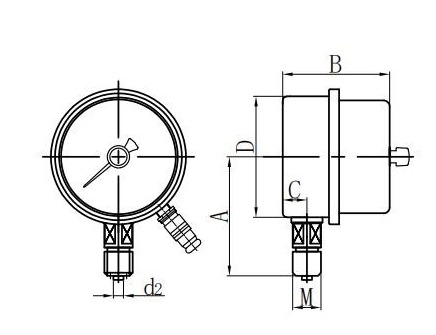

◆ Dimensioni:

Radiale diretto (I.)

Assiale Eccentrico diretto (ii.)

Monte a filo eccentrico assiale (iv.)

Monte convesso radiale (vi.)

Modello	Dimensioni( mm )
Modello	UN	B	C	D	d0	D1	d2	M
Yxch100- Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × 1.5
Yxch100- Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
Yxch100- Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxch100- Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxch150- Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
Yxch150- Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
Yxch150- Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
Yxch150- Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
