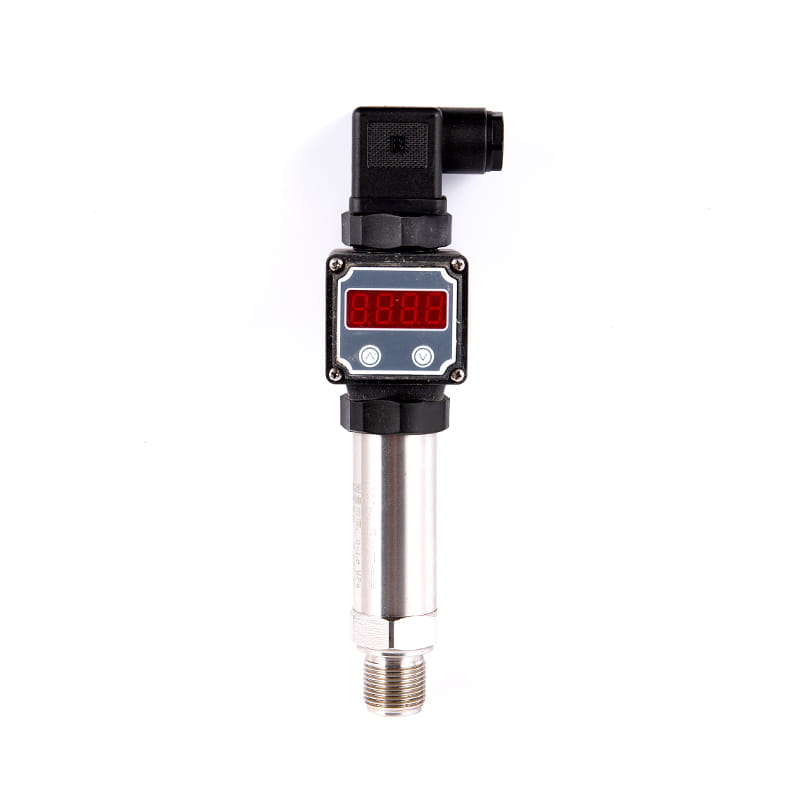

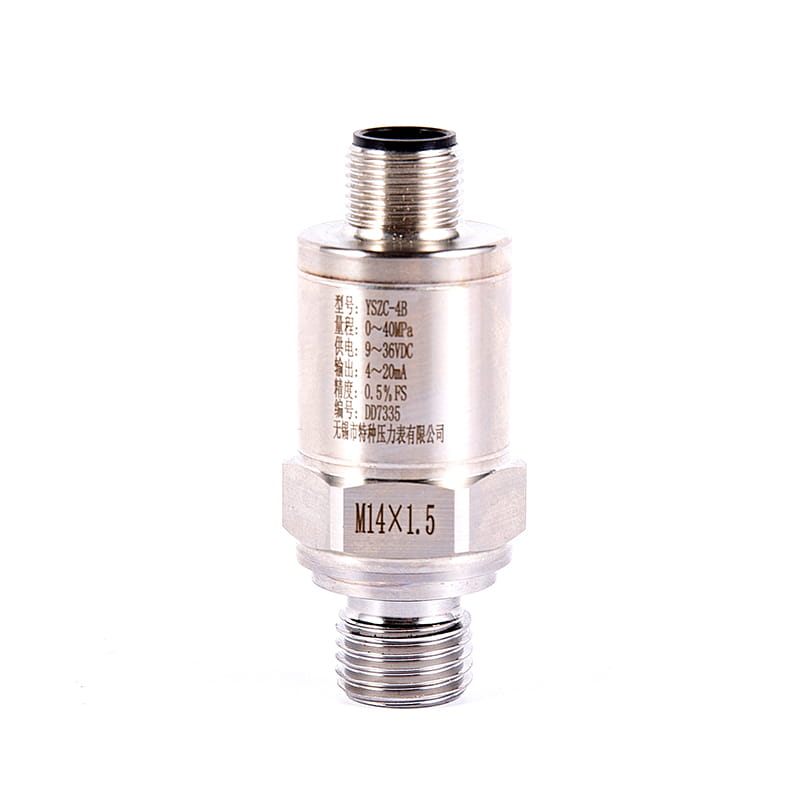

Trasmettitore di pressione compatto serie YSZC-4

2. Come funziona

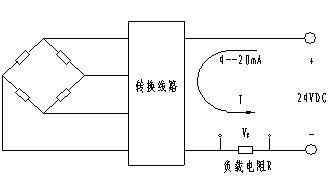

Il trasmettitore di pressione compatto utilizza chip di pressione importati e i componenti sensibili sono collegati ai ponti di Wheatstone mediante processi di diffusione o impiantazione ionica e i diaframmi sensibili alla pressione sono formati sotto i ponti mediante tecnologia di microlavorazione. Quando viene applicata pressione al diaframma, il valore della resistenza cambia e viene generato un segnale di uscita lineare proporzionale alla pressione applicata. Aggiungiamo un alimentatore CC al ponte di Wheatstone e produrrà un'uscita di un segnale di tensione CC. Dopo la linea di conversione secondaria, viene realizzata l'uscita 4mA~20mA del sistema a due fili.

3. Caratteristiche funzionali

◆ Buona stabilità, pienezza, zero stabilità a lungo termine fino a 0,2%FS/ anno. Nella gamma di temperatura di compensazione 0 °C~ 70 °C, la deriva della temperatura è inferiore a 0,2%FS, e la deriva della temperatura è inferiore a 0,5%FS nell'intero intervallo di temperature operative consentite.

◆ Con protezione inversa e circuito di protezione limitatore di corrente, il trasmettitore non verrà danneggiato quando i poli positivo e negativo vengono invertiti durante l'installazione , e il il trasmettitore limiterà automaticamente la corrente all'interno 35 mA quando è anormale.

◆ Struttura solida, nessuna parte mobile, alta affidabilità, lunga durata.

◆ Gas, acqua, olio e vapore possono essere misurati con elevata precisione e non sono influenzati dalla massa del mezzo misurato.

◆ Installazione semplice, struttura semplice, economica e durevole.

4. Principali parametri tecnici

6 . Dimensioni

7. Precauzioni

◆ Tutti i prodotti forniti sono accompagnati da manuali di istruzioni e certificati, inclusi numeri di prodotto, parametri tecnici, date di fabbrica, ecc., si prega di controllare attentamente per evitare errori.

◆ Non schiacciare direttamente il diaframma del trasmettitore con un oggetto duro per evitare di danneggiare il trasmettitore.

◆ Durante l'installazione, in base al metodo di connessione del prodotto e al tipo di filettatura, verificare se l'interfaccia di campo è coerente con l'interfaccia del prodotto e serrarla lentamente durante il collegamento e la coppia non può essere aggiunta direttamente all'alloggiamento del trasmettitore, ma può essere aggiunta solo all'interfaccia di pressione esagonale.

◆ Quando si collega l'alimentazione, questa deve essere collegata in stretta conformità con le istruzioni di cablaggio della nostra azienda.

◆ La pressione di sovraccarico del trasmettitore non deve superare 200 % del campo di misura.

◆ Se si riscontra qualche anomalia durante l'uso, è necessario spegnere l'alimentazione, interrompere l'uso ed eseguire l'ispezione oppure contattare direttamente l'ufficio tecnico della nostra azienda.

◆ Durante il trasporto e lo stoccaggio, l'imballaggio originale deve essere ripristinato e conservato in un magazzino fresco, asciutto e ventilato.

8. Elettrico connessione e interfaccia di pressione

◆ Filettatura interfaccia pressione: M20 × 1.5

◆ Cablaggio elettrico: filo giallo, linea rossa: linea di segnale filo nero: messa a terra protettiva.
