Meccanismo di pressione: un'interpretazione completa dai dettagli della costruzione al meccanismo operativo

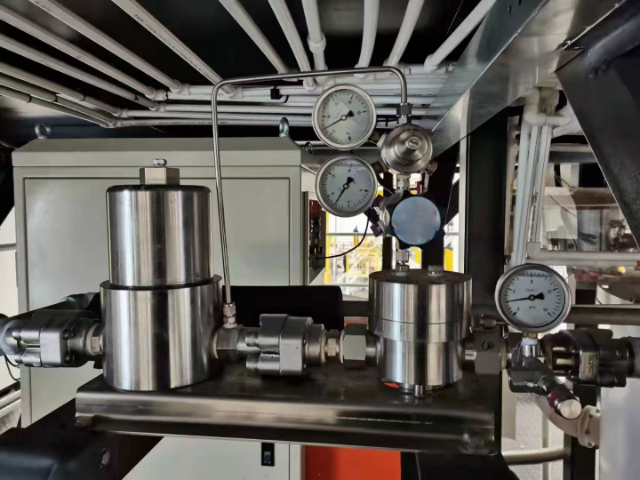

1. Struttura principale del manometro

01 Elemento sensibile elastico
· Tubo Bourdon: l'elemento elastico più comune, è sotto forma di una forma a C a forma di C, a spirale o elicoidale ed è realizzato in lega di rame o acciaio inossidabile. Quando l'interno è sotto pressione, il tubo Bourdon si estenderà verso l'esterno, causando la ruota del puntatore.
· Diaframma: utilizzato per la misurazione di bassa pressione e corrosività Meduim, realizzato in metallo o gomma che si deformerà dopo essere stato influenzato dalla pressione.
· Bellow: adatto per misurare pressioni molto piccole, con grande deformazione e alta sensibilità.

02 Gear di transimissione
· Asta di collegamento: collegare gli elementi elastici e il meccanismo di ingranaggio per trasmettere lo spostamento della deformazione.
· Gear a forma di ventola: converte il movimento lineare in movimento rotazionale e amplifica l'angolo di deflessione del puntatore.
· Piccola marcia: maglie con l'ingranaggio del settore e spinge l'albero del puntatore a ruotare.

03 Dispositivo indicante
· Pointer: visualizza il valore di pressione corrente e viene solitamente utilizzato insieme al quadrante.
· Comporre: indica le unità di pressione (MPA, bar, PSI, ecc.) E diversi intervalli di misurazione corrispondono a diversi gamme di scala.

04 Shell and Colleging Components
· Caso: protegge il meccanismo interno. Il materiale è in plastica, acciaio inossidabile o lega di alluminio. Alcuni resistenti agli shock calibri di pressione sono riempiti di olio (come olio di silicone o glicerina) per ridurre le vibrazioni.
· Connessione: viene utilizzato per collegare il sistema testato. Gli standard di filo comune includono G1/2, NPT, BSP, ecc.


2. Principio di lavoro del manometro

01 Propagazione della pressione
· Il mezzo misurato (gas o liquido) entra nel manometro attraverso l'interfaccia e agisce sull'elemento elastico (come tubo bourdon, diaframma o soffietto).

02 Deformazione dell'elemento elastico
· Tipo di tubo di Bourdon: all'aumentare della pressione, il tubo Bourdon raddrizza gradualmente (nel caso di un tubo a forma di C) o si espande (nel caso di un tubo a spirale) a causa della pressione interna, con conseguente spostamento.
· Tipo di diaframma: la pressione fa sì che il centro del diaframma subisca la deformazione di flessione e lo spostamento varia con la pressione.
· Tipo di Bollora: espansione assiale e contrazione, adatti alla misurazione di pressioni molto piccole.

03 Amplificazione della trasmissione meccanica
La leggera deformazione dell'elemento elastico viene trasmessa attraverso il meccanismo di collegamento all'ingranaggio del settore, che quindi spinge la piccola marcia a ruotare e causare la deviazione del puntatore. La funzione del sistema di meccanismo di trasmissione degli ingranaggi è di amplificare lo spostamento, consentendo al puntatore di indicare chiaramente il valore di pressione.

04 indicazione del puntatore
Il puntatore si sposta sul quadrante e punta al valore di pressione corrispondente. Per esempio:
· Quando la pressione è 0, il puntatore dovrebbe indicare il segno "0" (se non accurato, è richiesta una regolazione zero).
· Quando la pressione aumenta per la costruzione muscolare, il puntatore ruota in senso orario, indicando il valore di pressione corrente.

05 Meccanismo di ritorno a zero
Quando la pressione viene rilasciata, l'elemento elastico ritorna al suo stato originale e il puntatore torna alla posizione zero sotto l'azione della forcella (o primavera).


3. Principio di lavoro di tipi speciali di calibri di pressione
01 manometro a prova di shock
· Riempimento olio interno (olio di silicone o glicerina) per ridurre l'impatto sul puntatore durante le vibrazioni
· Adatto per ambienti di vibrazione come macchinari idraulici e compressori

02 GUARGE DI PRESSIONE DI CORRENTE
· Usando una doppia tubo di Bourdon o una struttura a doppio diaframma, misura la differenza tra due fonti di pressione.
· Utilizzato per il monitoraggio del filtro, i misuratori di flusso e altre applicazioni correlate.

03 Casho di pressione digitale
· Utilizzare sensori di pressione (come piezoresistenti o capacitivi) per convertire i segnali di pressione in segnali elettrici, che vengono quindi elaborati e visualizzati digitalmente.
· È possibile produrre segnali 4-20 mA o rs485, adatti al controllo automatizzato.

4.Marizzare

· Meccanico di pressione: in base alla deformazione dell'elemento elastico combinato con la rotazione dell'ingranaggio, ha una struttura semplice ed è facile da mantenere.
· Messicatore di pressione elettronica: display digitale del sensore, alta precisione, capace di trasmissione di dati remoti
· Criteri di selezione: scegli il tipo appropriato in base al mezzo, alla gamma di pressione e all'ambiente (vibrazione, corrosione).

Sebbene l'indicatore di pressione sia piccolo, è di vitale importanza nella sicurezza industriale. L'utilizzo e la manutenzione corretti possono garantire un funzionamento stabile a lungo termine.
