Nel vasto sistema di produzione industriale, la misurazione del livello dei liquidi è come un preciso “occhio saggio”, svolgendo un ruolo cruciale nel garantire il funzionamento stabile ed efficiente del processo produttivo. Dai grandi serbatoi di stoccaggio nell'industria petrolchimica, ai serbatoi dell'acqua delle caldaie nel settore energetico e ai serbatoi di produzione nell'industria alimentare e delle bevande, il rilevamento accurato dei livelli dei liquidi è di grande importanza. E l'indicatore di livello magnetico a ribalta, con il suo principio di funzionamento unico e gli eccezionali vantaggi in termini di prestazioni, è diventato uno strumento affidabile per la misurazione del livello dei liquidi in molti settori industriali.
I. Principio di funzionamento: la combinazione ingegnosa di galleggiabilità e magnetismo

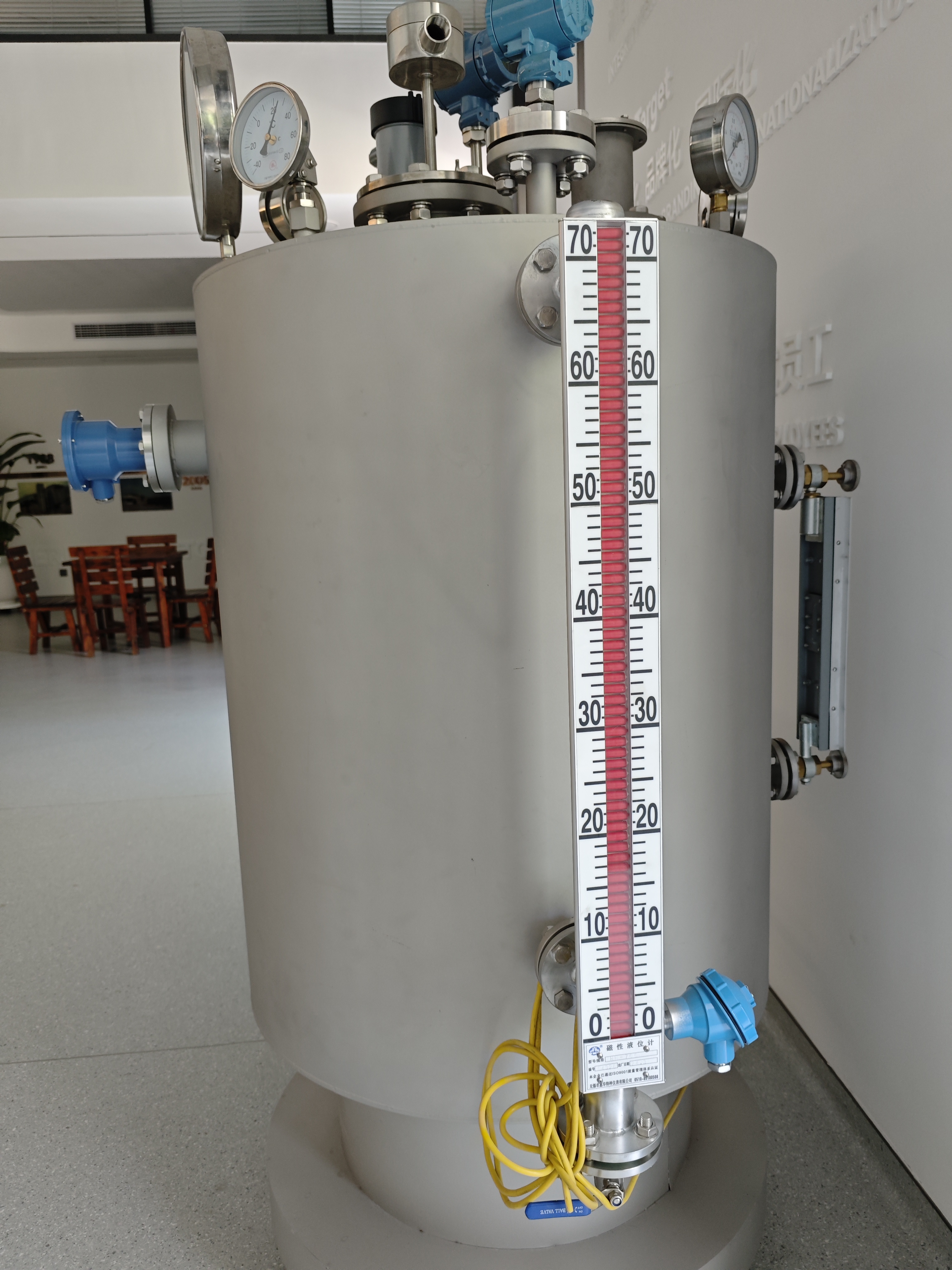

Il design dell'indicatore di livello magnetico a ribalta si ispira al principio della galleggiabilità e all'interazione del magnetismo. È costituito principalmente da un tubo principale collegato al contenitore misurato, un galleggiante magnetico con magneti permanenti all'interno e un pannello di visualizzazione esterno (composto da colonne ribaltabili magnetiche bicolore rosse e bianche). Quando il livello del liquido nel contenitore misurato cambia, il galleggiante magnetico all'interno del tubo principale si muoverà su e giù in modo sincrono a causa dell'effetto di galleggiamento. Inoltre, l'acciaio a magnete permanente all'interno del galleggiante guida la colonna di vibrazione magnetica sul pannello del display esterno per ruotare di 180 gradi attraverso l'effetto di accoppiamento magnetico. Quando il livello del liquido aumenta, la colonna ribaltabile cambia da bianca a rossa; quando il livello del liquido scende, la colonna ribaltabile torna da rossa a bianca. Attraverso il cambio di colore della colonna ribaltabile, le persone possono leggere in modo intuitivo e chiaro l'altezza del livello del liquido, ottenendo un monitoraggio visivo del livello del liquido. Questo metodo di misurazione senza contatto non solo evita i guasti causati dall'attrito meccanico tradizionale misuratori di livello dei liquidi , ma garantisce anche la sicurezza e l'affidabilità del processo di misurazione. Anche in ambienti industriali difficili, può funzionare stabilmente.
II. Vantaggi del prodotto: soddisfa pienamente i requisiti industriali
Display intuitivo e chiaro
Il pannello di visualizzazione dell'indicatore di livello magnetico delle alette è progettato in modo unico. I segni e i numeri della scala sono stati inspessiti, migliorando significativamente la visibilità e l'angolo di visione. Sia che si trovino in serbatoi di stoccaggio all'aperto esposti a una forte luce o in officine di produzione al chiuso con illuminazione soffusa, gli operatori possono leggere facilmente e rapidamente i dati sul livello del liquido. Il design della colonna ribaltabile bicolore è ancora più accattivante, chiaramente distinguibile in varie condizioni di luce ambientale, offrendo grande comodità per il monitoraggio del livello del liquido durante il processo di produzione.
Conveniente per l'installazione e la manutenzione
Viene adottato il design modulare, con una struttura principale semplice. I componenti principali includono il tubo principale, il galleggiante, il pannello di visualizzazione e la flangia di collegamento. Non ci sono parti mobili complesse. I metodi di installazione sono flessibili e diversificati. La tipologia a montaggio laterale è adatta a contenitori verticali di grandi dimensioni, come serbatoi di stoccaggio oli e serbatoi acqua antincendio; il tipo montato in alto è per serbatoi sferici, serbatoi orizzontali, ecc., dove l'apertura superiore è limitata. Inoltre, l'indicatore del livello del liquido è dotato di una valvola di arresto. Quando in una fase successiva sono necessarie pulizia, manutenzione o sostituzione di componenti, è possibile azionarlo senza arrestare la macchina, riducendo efficacemente i costi e i tempi di manutenzione e migliorando l'efficienza della produzione.
Usabilità diffusa
Ha eccellenti proprietà di resistenza alla pressione e alla temperatura. Il limite superiore della pressione di esercizio può raggiungere 1,0 MPa e l'intervallo di temperatura di esercizio copre da -20 ℃ a 200 ℃. Può adattarsi a condizioni di lavoro estreme come vapore ad alta temperatura e gas liquefatto a bassa temperatura. Per mezzi viscosi o facilmente solidificabili, è possibile selezionare facoltativamente una camicia di vapore o un dispositivo di riscaldamento elettrico per garantire la fluidità del mezzo durante il processo di misurazione e garantire l'accuratezza della misurazione. Funziona eccezionalmente bene anche in termini di capacità anticorrosione e antideflagrante. Offre indicatori di livello del liquido con rivestimento interno e tipi in plastica appositamente progettati per ambienti corrosivi difficili, in grado di resistere a mezzi fortemente corrosivi come l'acido fluoridrico e l'acido solforico concentrato. Allo stesso tempo, ha ricevuto la doppia certificazione di tipo antideflagrante (Exd IIC T6 Gb) e di tipo a sicurezza intrinseca (Ex ia IIC T6 Ga), con un livello di protezione IP66/IP67. Può essere applicato in tutta sicurezza nello stoccaggio e nel trasporto di petrolio e gas, nonché in luoghi farmaceutici e altri luoghi infiammabili ed esplosivi.
Alta precisione e affidabilità:
Con la sua struttura stabile e i principi di misurazione avanzati, l'indicatore di livello a lembo magnetico ha un'elevata precisione di misurazione e l'errore può essere controllato entro un intervallo ristretto. Durante l'uso a lungo termine, non è facilmente influenzato da interferenze esterne e può sempre mantenere prestazioni affidabili, fornendo dati accurati sul livello del liquido per la produzione industriale ed evitando efficacemente guasti alle apparecchiature e incidenti di produzione causati da livelli di liquido anomali.
III. Aree di applicazione: Facilitare lo sviluppo di varie industrie
Industria petrolifera e chimica
Durante i processi di raffinazione del petrolio e di produzione chimica, il monitoraggio dei livelli dei liquidi in vari serbatoi di stoccaggio e recipienti di reazione è di grande importanza. Gli indicatori di livello magnetici a ribalta possono visualizzare in tempo reale l'altezza del livello del liquido del petrolio greggio, dei prodotti petroliferi raffinati e delle materie prime chimiche. Combinati con gli interruttori magnetici, possono ottenere funzioni di allarme di livello del liquido alto e basso, prevenendo efficacemente incidenti come il traboccamento o lo svuotamento del serbatoio. Ad esempio, nell'area del serbatoio di stoccaggio di una grande raffineria di petrolio, utilizzando indicatori di livello a ribalta magnetici insieme a un sistema di controllo automatizzato, è possibile ottenere il monitoraggio remoto e il rifornimento automatico del fluido, migliorando significativamente la sicurezza della produzione e l'efficienza della gestione.
Industria energetica
Il livello dell'acqua nel serbatoio della caldaia è un indicatore chiave per il funzionamento sicuro della centrale elettrica. L'indicatore di livello magnetico, con il suo design resistente alle alte temperature e le misure di isolamento della camicia di vapore, può misurare con precisione il livello dell'acqua a temperature superiori a 200 ℃. Può anche rilevare e prevenire la combustione a secco della caldaia o incidenti di traboccamento dell'acqua causati da falsi livelli dell'acqua. Dopo aver adottato avanzati misuratori di livello a lembo magnetico in una determinata centrale termica, l'errore di misurazione del livello dell'acqua è stato significativamente ridotto, la stabilità operativa è stata notevolmente migliorata ed è stata garantita una fornitura continua e stabile di elettricità.
Industria alimentare e delle bevande
In un ambiente di produzione igienico, i requisiti igienici per le apparecchiature di misurazione del livello dei liquidi sono estremamente elevati. L'indicatore di livello a lembo magnetico di tipo plastico adotta corpi in materiale FDA e anelli di tenuta per uso alimentare e la sua struttura completamente chiusa previene efficacemente la crescita di batteri. È ampiamente utilizzato per il monitoraggio del livello dei liquidi in apparecchiature quali serbatoi di fermentazione della birra e serbatoi di stoccaggio di prodotti lattiero-caseari, garantendo la sicurezza igienica e la stabilità della qualità del processo di produzione di alimenti e bevande.
IV .Luogo di installazione e requisiti ambientali
Controllo della verticalità: Il corpo dell'indicatore di livello del liquido deve essere completamente perpendicolare al terreno, con un errore dell'angolo di inclinazione ≤ 2°. Si consiglia di calibrare utilizzando un indicatore di livello. Durante l'installazione, si consiglia di riservare uno spazio di ≥ 100 mm nella parte inferiore del corpo e un margine di ≥ 50 mm nella parte superiore per evitare l'influenza della dilatazione e contrazione termica.
Evitare fonti di interferenza: l'installazione è vietata in forti campi magnetici (entro 30 metri da motori di grandi dimensioni), aree con forti vibrazioni (intensità di vibrazione > 5 mm/s) o aree con fonti di radiazioni ad alta temperatura (> 60 ℃). Ciò potrebbe causare guasti all'accoppiamento magnetico o danni meccanici.
Compatibilità con i fluidi: il materiale del corpo (come 304SS/316L) deve essere resistente alla corrosione dei fluidi e la superficie di tenuta della flangia deve utilizzare guarnizioni in PTFE. Per fluidi con un contenuto eccessivo di cloruro, è necessario selezionare materiali in acciaio inossidabile a doppia fase.
Evitare fonti di interferenza: l'installazione è vietata in forti campi magnetici (entro 30 metri da motori di grandi dimensioni), aree con forti vibrazioni (intensità di vibrazione > 5 mm/s) o aree con fonti di radiazioni ad alta temperatura (> 60 ℃). Ciò potrebbe causare guasti all'accoppiamento magnetico o danni meccanici.
Compatibilità con i fluidi: il materiale del corpo (come 304SS/316L) deve essere resistente alla corrosione dei fluidi e la superficie di tenuta della flangia deve utilizzare guarnizioni in PTFE. Per fluidi con un contenuto eccessivo di cloruro, è necessario selezionare materiali in acciaio inossidabile a doppia fase.
