Conosci il modello, la struttura e il materiale del manometro antiurto per attrezzature industriali?

Manometro antiurto

Nel complesso ambiente della produzione industriale, la stabilità della misurazione della pressione influisce direttamente sulla sicurezza delle apparecchiature e sull'efficienza produttiva. Ordinario manometri sono soggetti a vibrazioni del puntatore, letture imprecise e persino a danni al meccanismo in ambienti con vibrazioni o impulsi. Al contrario, i manometri resistenti agli urti, con il loro design unico, sono diventati un'apparecchiatura "indispensabile" in condizioni di vibrazioni. Questo articolo condurrà un'analisi approfondita da tre dimensioni: modello, struttura e materiale, per aiutarti a fare selezioni e applicazioni precise.

Modello

Il modello di un manometro antiurto solitamente include informazioni fondamentali come il campo di misurazione, la forma strutturale e il metodo di installazione. Prendendo come esempio la serie YN tradizionale:
·YN-60: Y sta per manometro, N indica la resistenza agli urti, 60 rappresenta il diametro del quadrante (in mm). Senza suffisso, si presuppone un'installazione radialmente senza bordi, adatta per apparecchiature di piccole e medie dimensioni (come compressori d'aria, pompe idrauliche)

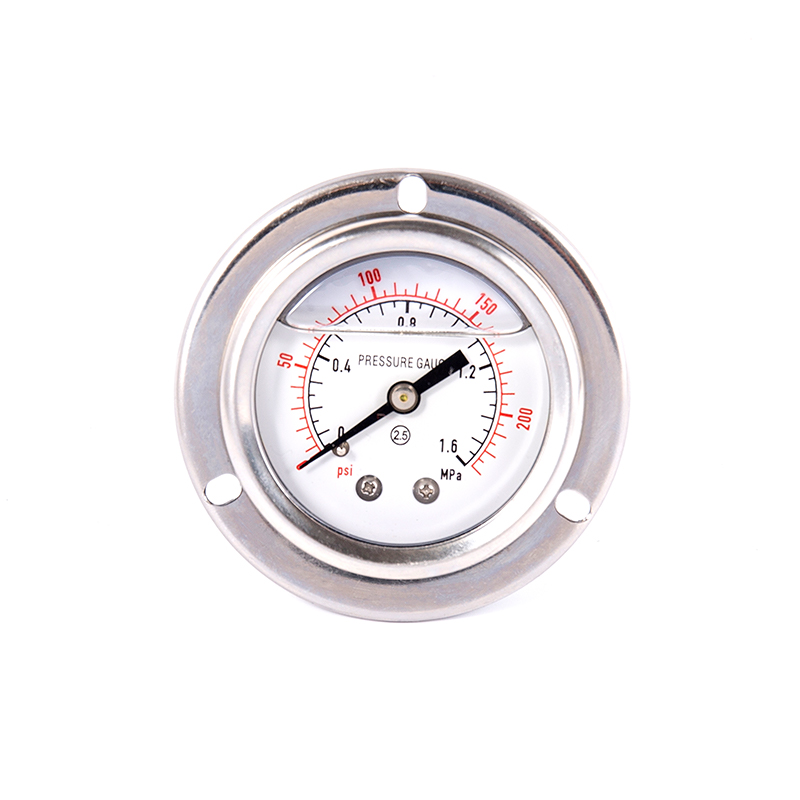

·YN-100ZQ: La sigla "ZQ" indica il montaggio assiale sul bordo, adatto per l'incasso nel pannello del quadro elettrico per evitare la trasmissione delle vibrazioni. È comunemente usato in scenari con forti vibrazioni come sale macchine navali e macchinari minerari.
Principio di selezione: In base all'intensità della vibrazione (ad esempio, se la vibrazione dell'apparecchiatura supera i 3,5 m/s, è necessario selezionare un tipo resistente agli urti), alle caratteristiche del mezzo (come un ambiente corrosivo richiede materiale in acciaio inossidabile) e allo spazio di installazione, viene effettuata una selezione completa.

Progettazione strutturale

La stabilità del manometro antiurto deriva da tre design principali:
Doppio sistema di smorzamento
·Buffer fisico: La cassa dell'orologio è riempita con olio siliconico ad alta viscosità o glicerina (secondo gli standard ISO VG 1000), che assorbe oltre l'80% dell'energia di vibrazione meccanica, riducendo dell'80% l'ampiezza del movimento dell'indice.
·Progettazione della tenuta: Per il tipo assiale con installazione montata sui bordi (come YN-100ZQ), viene utilizzato un vetro a doppio strato per isolare il fluido di smorzamento e i perni di posizionamento, impedendo che la perdita di olio comprometta la precisione.

Ottimizzazione della risposta dinamica: Per le applicazioni che coinvolgono pressioni pulsanti come compressori e pompe, il manometro antiurto raggiunge questo obiettivo estendendo il percorso di movimento dell'indice (ad esempio, utilizzando un tubo a molla a spirale), convertendo le fluttuazioni di pressione istantanee in cambiamenti graduali, garantendo una stabilità a lungo termine con una precisione di ±1,6%.

Seleziona per materiale
Il materiale determina direttamente la resistenza alla corrosione, la resistenza alla temperatura e la durata del manometro.
Custodia e connettore:
·Acciaio inossidabile: Resistente alla corrosione acida ed alcalina, adatto per l'industria chimica e farmaceutica. Può operare stabilmente in scenari ad alta domanda come l’energia nucleare e la trasformazione alimentare.
·Lega di rame: Basso costo, facile da lavorare, comunemente usato nei sistemi idraulici senza forti effetti corrosivi. Tuttavia, si dovrebbe evitare che entri in contatto con il mezzo di ammoniaca (poiché è soggetto a tensocorrosione).

Tubo a molla e movimento:
·Bronzo fosforoso: ha una buona elasticità ed è resistente alla fatica. È adatto per ambienti ad alta temperatura (da -10℃ a 60℃), come nelle normali apparecchiature industriali.
·Acciaio inossidabile: resiste alla deformazione anche a temperature elevate (da -40 ℃ a 200 ℃), adatto per condotte di vapore e recipienti di reazione ad alta temperatura.

Fluido di smorzamento e guarnizioni:
·Olio siliconico: ha un'ampia tolleranza alla temperatura: non si solidifica a -40 ℃ e non evapora a 200 ℃. È la scelta preferita per applicazioni ad alta temperatura (come il sistema idraulico delle macchine per lo stampaggio a iniezione).
·Guarnizioni in gomma nitrilica: resistenti all'olio ma non ai solventi. Le guarnizioni in gomma al fluoro possono resistere a mezzi fortemente corrosivi, ma sono più costose.

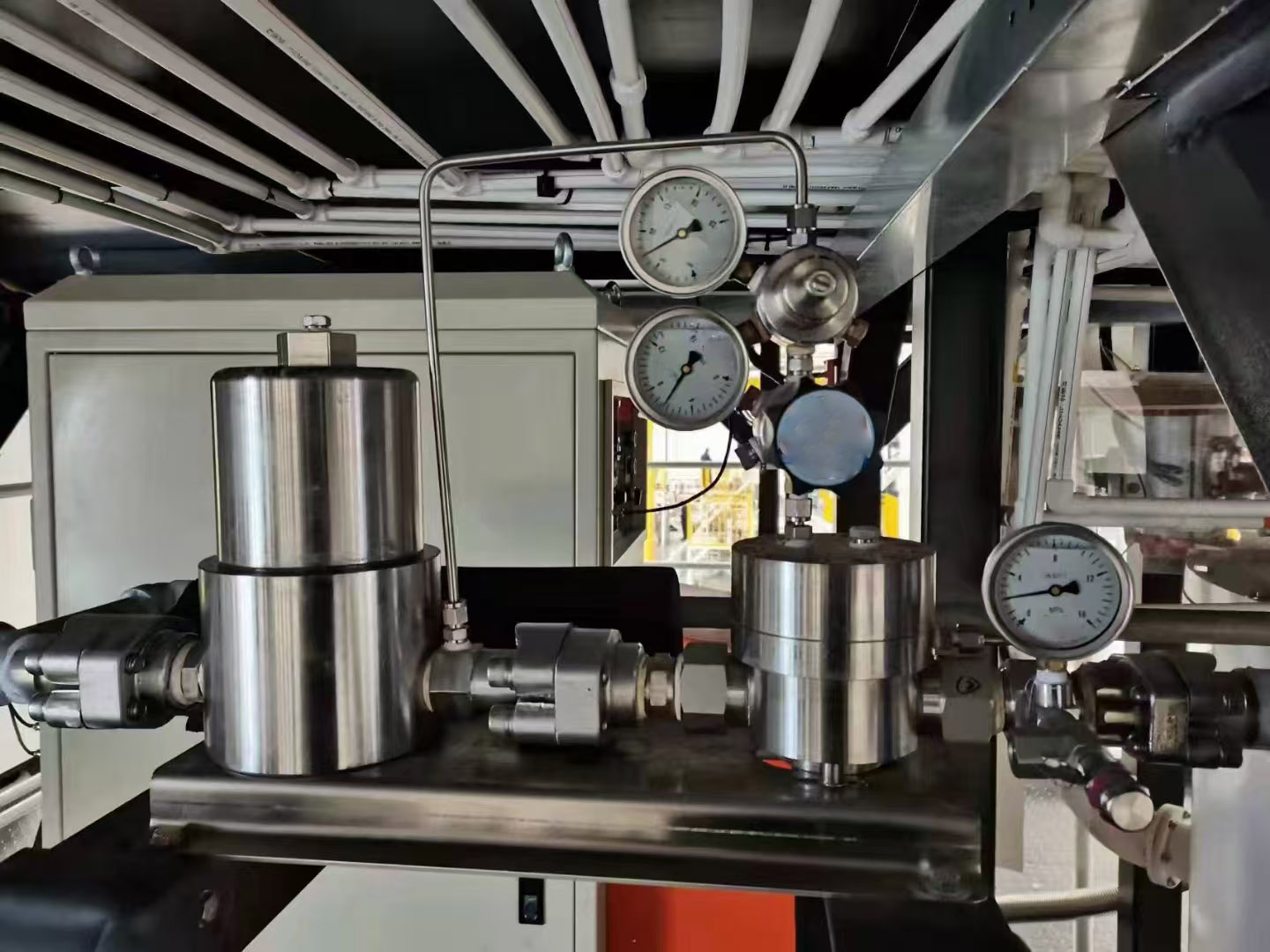

Scenari applicativi e suggerimenti per la selezione
Scenari in cui è obbligatorio un manometro antisismico
·Ambiente con forti vibrazioni: sala macchine di navi (accelerazione delle vibrazioni superiore a 5 m/s²), frantoi minerari, modelli selezionati di installazione assiale.
Mezzo di pressione pulsante: uscita del compressore alternativo (pulsazione fino a 0,2 MPa), sistema idraulico della macchina per stampaggio a iniezione (frequenza di impatto 30-50 Hz). Scegliere preferibilmente strutture con viti tampone.

Parametri chiave per la selezione
·Intervallo: copre 1,5 volte la pressione di esercizio (ad esempio, per una condizione di esercizio di 10 MPa, selezionare 0 - 16 MPa). Evitare il funzionamento a lungo termine a piena portata per prevenire l'affaticamento del tubo della molla.
·Collegamento: selezionare la filettatura appropriata in base all'attrezzatura (ad esempio G1/2, M20*1,5). Per fluidi corrosivi, utilizzare connettori in acciaio inossidabile 316L.

Manutenzione e installazione: durata di vita estesa
·Specifiche di installazione: installare verticalmente e assicurarsi che il fluido di smorzamento sia distribuito uniformemente. L'angolo di inclinazione deve essere ≤ 30°; per le principali fonti di vibrazione è necessario aggiungere, se necessario, un tubo tampone.
·Manutenzione regolare: calibrare una volta ogni 24 mesi. In ambienti ad alta temperatura (superiore a 80°C), ispezionare lo stato dell'olio di silicone ogni 12 mesi. Se l'olio diventa torbido o perde, deve essere sostituito immediatamente.
·Movimentazione in ambienti estremi: -20℃ e inferiori: sono vietati i termometri riempiti di olio e glicerina. È disponibile un tipo alternativo di olio siliconico a bassa temperatura. In ambienti altamente corrosivi, l'integrità dello strato di passivazione della superficie dell'acciaio inossidabile deve essere controllata regolarmente.

La scelta e l'applicazione dei manometri antiurto implicano una combinazione di tecnologia ed esperienza. Dalle applicazioni industriali di base dell'YN-60 alle complesse condizioni di lavoro dell'YN-150ZQ, dall'economia delle leghe di rame all'elevata resistenza alla corrosione dell'acciaio inossidabile 316L, ogni dettaglio riflette l'artigianalità del design industriale. Scegli i manometri speciali Wuxi per salvaguardare la sicurezza della tua produzione industriale.
