Messicatore di pressione remoto: analisi completa degli scenari di applicazione e guida alla selezione scientifica

I. Ambito dell'applicazione dei calibri a pressione remoto

Automazione industriale: nei processi di produzione industriale come ingegneria chimica, petrolio e potenza, viene utilizzato per monitorare e controllare la pressione all'interno di condutture e contenitori in tempo reale, in modo da ottenere una produzione automatizzata e ottimizzare le operazioni.
· Sistema di trattamento delle acque: nell'approvvigionamento idrico e nel sistema di drenaggio e negli impianti di trattamento delle acque reflue, può monitorare la pressione all'uscita della pompa, il livello dell'acqua nella torre dell'acqua, ecc., Per garantire il normale funzionamento del sistema e ottenere il ripristino automatico dell'acqua e il controllo dell'approvvigionamento idrico.
· HVAC (riscaldamento, ventilazione e condizionamento dell'aria): viene utilizzato per monitorare la pressione dell'acqua refrigerata e l'acqua di raffreddamento nel sistema di condizionamento dell'aria, nonché la pressione del vapore della caldaia, ecc., Per garantire il funzionamento sicuro e stabile del sistema e ottenere il controllo del risparmio energetico.
· Sistemi idraulici e pneumatici: in varie stazioni idrauliche e apparecchiature pneumatiche, misurazione precisa e trasmissione remota dei segnali di pressione facilitano la regolazione della pressione del sistema e la diagnosi di guasti.


Ii. Selezione di manometri a pressione remoto
1, intervallo e precisione
· Intervallo: selezionare da 1,5 a 2 volte la pressione massima effettiva (ad esempio, se la pressione massima è di 10 MPa, scegli un intervallo da 15 a 20 MPa).
· Precisione: per applicazioni industriali generali, viene utilizzato il grado 1.0. Per applicazioni con requisiti di precisione più elevati, è necessario selezionare un grado 0,5 (come nelle industrie di produzione farmaceutica e di precisione).
2, tipo di uscita del segnale
· Segnale analogico: 4-20 mA (alta capacità anti-interferenza, adatta per la trasmissione a lunga distanza), 0-10 V (per brevi distanze).
· Segnali digitali: rs485 (protocollo Modbus), protocollo HART (compatibile con segnali analogici e comunicazione digitale).
3, compatibilità media
· Media comune: (Acqua, Aria) 304/316 Diafragmi in acciaio inossidabile.
· Media corrosiva (acido, alcali) - lega di Hastelloy, tantalum o diaframmi ceramici.
· Media spessa o cristallizzabile: struttura a membrana piatta o con una membrana di separazione installata.
4 ， Adattabilità ambientale
· Intervallo di temperatura: normale da -20 ℃ a 80 ℃. Per ambienti ad alta temperatura, scegli il tipo resistente all'alta temperatura (come da -40 a 150 ℃).
· Livello di protezione: IP65 (polvere e impermeabile), IP67 (immersione a breve termine).
· Requisiti a prova di esplosione: gli ambienti con sostanze infiammabili ed esplosive devono essere conformi a standard come Ex IIC T6.
5, metodo di installazione:
· Connessione filettata: M20*1.5, G1/2 (tipo universale).
· Installazione della flangia: DN25/DN50 (per grandi tubi o scenari ad alta pressione).

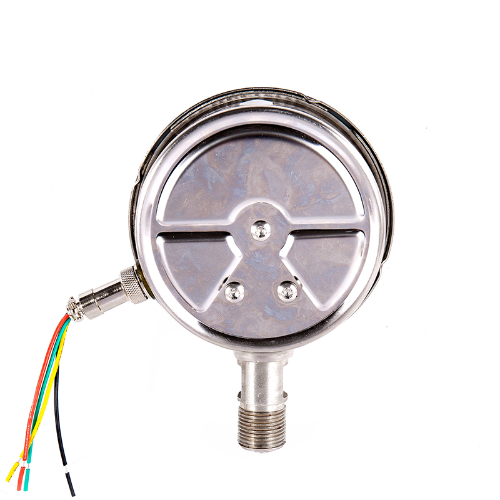

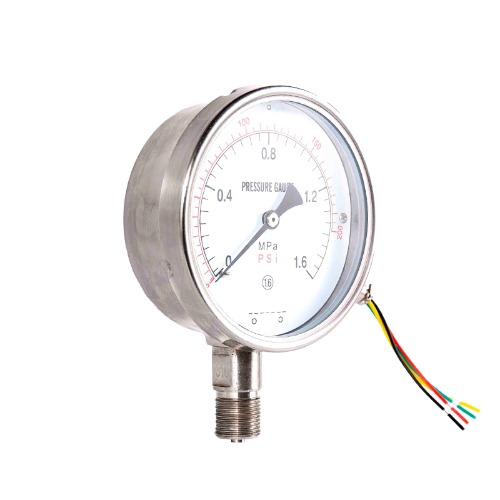

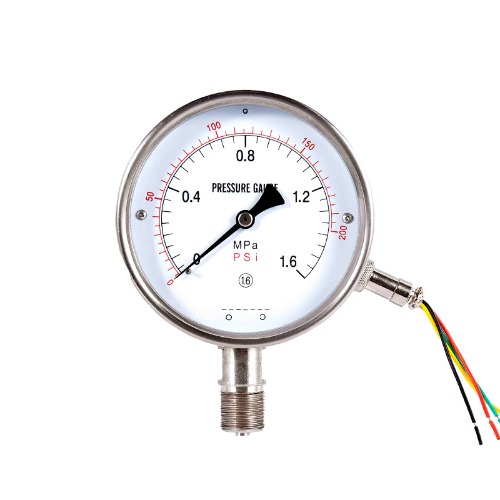

Resistenza Remoto Trasmissione (anti-vibrazione) Messicatore

Specifiche tecniche

Questo tipo di strumento è adatto per misurare la pressione di liquidi, gas o vapori che non hanno pericolo di esplosione, non cristallizzano, non si solidifica e non causano corrosione alle leghe di rame e rame. Oltre a indicare il valore di pressione localmente, lo strumento converte il valore misurato in un segnale di resistenza attraverso un trasmettitore di resistenza a scorrimento interno e lo trasmette in uno strumento secondario situato lontano dal punto di misurazione, consentendo il rilevamento centralizzato e il controllo remoto. La cavità interna della custodia è piena di olio di smorzamento, che possiede così la capacità di resistere alle vibrazioni nell'ambiente di lavoro e alle pulsazioni a pressione del mezzo.
