1. Introduzione ai manometri

1.1 Che cos'è un manometro?

A manometro è un dispositivo utilizzato per misurare la foza esercitata da un fluido, gas o liquido, all'interno di un sistema. Fonisce un'indicazione visiva o digitale dei livelli di pressione, aiutando gli operatori a mantenere un funzionamento sicuro ed efficiente in varie applicazioni industriali, commerciali e residenziali. I manometri sono strumenti fondamentali in ingegneria, produzione, HVAC, sistemi automobilistici, dispositivi medici e innumerevoli altri campi in cui il monitoraggio della pressione è fondamentale.

La maggior parte dei manometri misura la pressione relativa alla pressione atmosferica (noa come pressione relativa ), sebbene molti strumenti specializzati misurino anche la pressione assoluta o differenziale. Che siano meccanici o elettronici, i manometri svolgono un ruolo fondamentale nel garantire le prestazioni, la sicurezza e la conformità delle apparecchiature agli standard di settore.

1.2 Perché i manometri sono importanti?

I manometri sono essenziali per diversi importanti motivi:

• Garanzia di sicurezza: Molti sistemi industriali funzionano ad alta pressione. La misurazione accurata della pressione aiuta a prevenire guasti, perdite e incidenti catastrofici delle apparecchiature.

• Ottimizzazione delle prestazioni: Livelli di pressione adeguati garantiscono il funzionamento efficiente di pompe, compressori, caldaie e sistemi idraulici.

• Conformità normativa: Molti settori, come quello petrolifero e del gas, della lavorazione chimica e farmaceutica, richiedono un monitoraggio documentato della pressione per il controllo della sicurezza e della qualità.

• Risoluzione dei problemi: Le letture anomale della pressione aiutano a identificare problemi come blocchi, perdite, valvole malfunzionanti o inefficienze del sistema.

• Riduzione dei costi: Il monitoraggio e il mantenimento della pressione corretta riducono l'usura delle apparecchiature e riducono il consumo di energia.

Senza una misurazione affidabile della pressione, le operazioni industriali sarebbero molto meno prevedibili e significativamente più pericolose.

1.3 Breve storia della misurazione della pressione

L’evoluzione della misurazione della pressione abbraccia più di tre secoli:

• Inizi del XVII secolo: Lo studio della pressione è iniziato con pionieri come Evangelista Torricelli , che inventò il primo barometro a mercurio nel 1643. Ciò gettò le basi per comprendere la pressione atmosferica.

• Innovazione del tubo Bourdon (1849): Ingegnere francese Eugenio Bourdon introdusse il manometro a molla tubolare, un dispositivo meccanico ancora oggi largamente utilizzato. Il suo design semplice e robusto ha trasformato le industrie fornendo una misurazione della pressione precisa e conveniente.

• Rivoluzione industriale: Con la diffusione di motori a vapore, caldaie e macchinari pesanti, i manometri sono diventati essenziali per un funzionamento sicuro.

• Progressi del XX secolo: Sensori elettronici, trasduttori di pressione e manometri digitali hanno offerto precisione e capacità di dati senza precedenti.

• Era moderna: La misurazione della pressione odierna include sensori wireless, misuratori intelligenti abilitati all’IoT e strumentazione digitale ultraprecisa utilizzata nel settore aerospaziale, energetico e della produzione avanzata.

2.Tipi di manometri

I manometri sono disponibili in molti modelli per adattarsi a diversi intervalli di pressione, tipi di fluidi e condizioni ambientali. Generalmente rientrano in tre categorie principali: meccanico , elettronico , e specialità manometri. Comprendere questi tipi aiuta gli utenti a selezionare il manometro giusto per la loro applicazione specifica.

---

2.1 Manometri meccanici

I manometri meccanici sono i più utilizzati e si basano su elementi elastici che si deformano sotto pressione. La loro semplicità, durata e indipendenza dall'energia elettrica li rendono ideali per gli ambienti industriali.

2.1.1 Manometri a tubo Bourdon

Il Tubo bordone è il modello di manometro meccanico più comune. È costituito da un tubo metallico cavo e curvo che si raddrizza quando vi entra la pressione. Il movimento si trasferisce a un puntatore sul quadrante dell'indicatore.

Tubo Bourdon di tipo C

• Il most standard design.

• Forma del tubo semicircolare.

• Adatto per pressioni medio-alte.

• Utilizzato nel petrolio e nel gas, nei sistemi idraulici e nei macchinari industriali generali.

Tubo Bourdon a spirale

• Realizzato in tubo a spirale a forma di spirale.

• Permette una maggiore corsa dell'estremità libera del tubo, migliorando la sensibilità.

• Utilizzato per strumenti industriali di maggiore precisione.

Tubo Bourdon elicoidale

• Un tubo metallico avvolto a forma di elica.

• Offre la capacità di spostamento più elevata tra i modelli Bourdon.

• Ideale per applicazioni ad alta pressione e misurazioni di precisione.

2.1.2 Indicatori a membrana

I manometri a membrana utilizzano a membrana flessibile che si deforma quando esposto alla pressione. Sono ideali per:

• Misurazione dei campi di bassa pressione

• Mezzi corrosivi

• Fluidi viscosi o contaminati

Le applicazioni comuni includono la lavorazione alimentare, i prodotti farmaceutici e gli impianti chimici.

2.1.3 Indicatori a soffietto

I manometri a soffietto sono costituiti da a elemento cilindrico ondulato che si espande o si contrae sotto pressione.

• Adatto per pressioni da basse a moderate

• Fornire un'eccellente sensibilità

• Spesso utilizzato nei sistemi HVAC, nei regolatori del gas e nelle apparecchiature di laboratorio

---

2.2 Manometri elettronici

I manometri elettronici convertono la pressione in un segnale elettrico utilizzando sensori piezoelettrici, estensimetri o elementi capacitivi.

2.2.1 Trasduttori di pressione

A trasduttore di pressione produce un'uscita elettrica (millivolt, volt o mA) proporzionale alla pressione.

• Utilizzato per l'acquisizione dei dati

• Indispensabile per l'automazione e il monitoraggio remoto

• Comune nei test aerospaziali, automobilistici e nei sistemi di controllo industriale

2.2.2 Trasmettitori di pressione

I trasmettitori sono trasduttori avanzati che includono il condizionamento del segnale e forniscono uscite standardizzate come 4–20 mA .

• Costruito per ambienti industriali difficili

• Utilizzato in petrolio e gas, lavorazioni chimiche e impianti di trattamento delle acque

• Offrono elevata precisione e stabilità a lungo termine

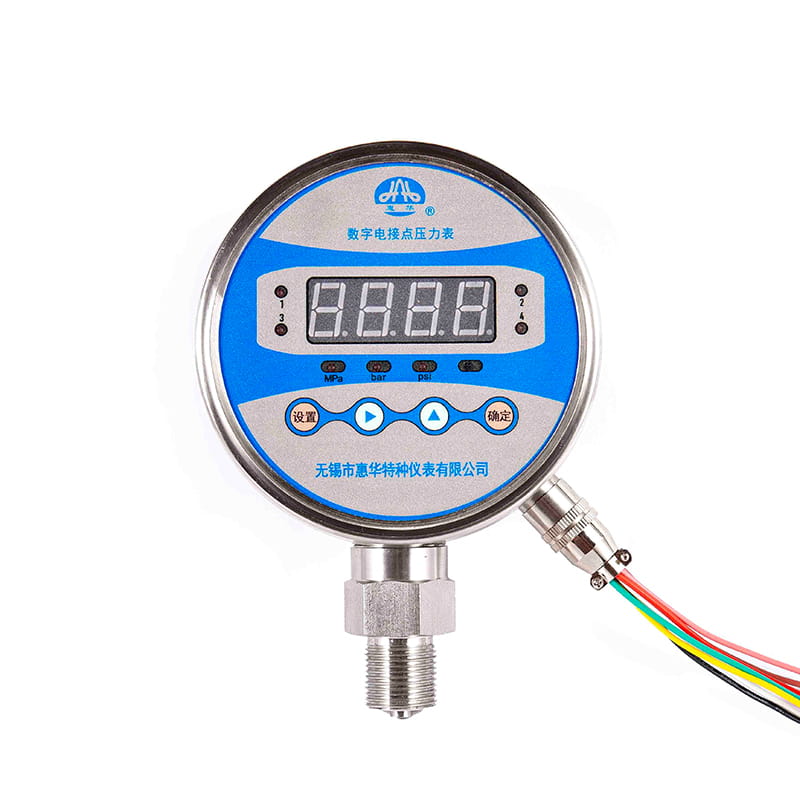

2.2.3 Manometri digitali

Gli indicatori digitali sono dotati di sensori elettronici abbinati a un display digitale.

• Numeri di facile lettura che sostituiscono i quadranti analogici

• Spesso includono funzionalità come la registrazione dei dati, l'acquisizione dei picchi o la connettività wireless

• Ideale per calibrazione sul campo, test e applicazioni portatili

---

2.3 Manometri speciali

Ilse gauges are designed for unique measurement conditions.

2.3.1 Manometri differenziali

I manometri differenziali misurano la differenza di pressione tra due punti.
Applicazioni:

• Monitoraggio dei filtri

• Misurazione del flusso

• Bilanciamento della pressione per camere bianche e HVAC

2.3.2 Manometri assoluti

Pressione di riferimento assoluta dei manometri rispetto a a vuoto perfetto .
Utilizzato per:

• Ricerca scientifica

• Test aerospaziali

• Processi industriali ad alta precisione

2.3.3 Vacuometri

I vacuometri misurano la pressione al di sotto dei livelli atmosferici. I tipi includono:

• Vacuometri meccanici

• Ilrmal conductivity gauges

• Misuratori di ionizzazione

Comunemente utilizzato in sistemi di laboratorio, pompe per vuoto, produzione di semiconduttori e refrigerazione.

3.Come funzionano i manometri

Comprendere il funzionamento dei manometri aiuta gli utenti a scegliere il tipo giusto e garantisce una corretta installazione e manutenzione. Sebbene i design varino, tutti i manometri funzionano convertendo la forza esercitata da un fluido in un valore leggibile.

---

3.1 Principio di funzionamento degli indicatori meccanici

I manometri meccanici si affidano deformazione elastica . Quando viene applicata pressione a un elemento interno, cambia forma. Questo movimento viene tradotto nel puntatore o indicatore del misuratore.

Gli elementi meccanici chiave includono:

Meccanismo a tubo Bourdon

• Un tubo metallico cavo e curvo riceve la pressione interna.

• All'aumentare della pressione, il tubo si raddrizza leggermente.

• Il resulting motion is amplified by gears and levers, moving the dial pointer.

• Ideale per pressioni medio-alte e uso industriale generale.

Funzionamento del diaframma

• Una sottile membrana metallica circolare si flette sotto pressione.

• La deflessione viene amplificata tramite il collegamento meccanico.

• Adatto per misurazioni a bassa pressione e fluidi corrosivi o viscosi.

Funzione soffietto

• Una serie di pieghe metalliche concentriche si espandono o si contraggono con i cambiamenti di pressione.

• Fornisce un'eccellente sensibilità e precisione.

• Utilizzato in HVAC, regolazione del gas e misurazione della bassa pressione.

I misuratori meccanici sono apprezzati per la loro semplicità, durata e indipendenza dall'energia elettrica, che li rendono indispensabili nelle industrie pesanti.

---

3.2 Principio di funzionamento degli indicatori elettronici

I manometri elettronici si affidano sensori sensibili alla pressione che convertono la forza meccanica in un segnale elettrico.

Tecnologie dei sensori comuni:

Sensori estensimetrici

• La pressione deforma un diaframma metallico.

• Gli estensimetri rilevano la deformazione come una variazione della resistenza elettrica.

• Elevata precisione ed eccellente stabilità a lungo termine.

Sensori piezoelettrici

• La pressione applicata ai cristalli piezoelettrici genera una carica elettrica.

• Altamente reattivo, adatto per pressioni dinamiche o pulsanti.

Sensori capacitivi

• La pressione modifica la distanza tra due piastre del condensatore.

• Ideale per applicazioni a bassa pressione con elevata sensibilità.

Elaborazione del segnale

I misuratori elettronici convertono l'uscita del sensore in segnali elettrici digitali o analogici:

• Segnali in millivolt (mV).

• Uscite di tensione (0–5 V, 0–10 V)

• Anelli di corrente (4–20 mA)

Ilse signals may feed data loggers, control systems, or display modules. Digital pressure gauges integrate this functionality into a single compact unit, offering precise, easily readable measurements.

---

3.3 Comprendere le unità di pressione (PSI, Barra, kPa, ecc.)

La pressione può essere misurata utilizzando diverse unità comuni e la loro comprensione garantisce un'interpretazione accurata.

Unità di pressione popolari:

• PSI (libbre per pollice quadrato)
  Più comune negli Stati Uniti. Utilizzato nei sistemi automobilistici, HVAC e industriali.

• Bar
  Ampiamente usato in Europa e nelle industrie internazionali.
  1 bar ≈ pressione atmosferica al livello del mare (14,5 psi).

• kPa (chilopascal)
  Unità metrica standard per la pressione.
  Spesso utilizzato in applicazioni scientifiche e ingegneristiche.

• MPa (megapascal)
  Comune nei sistemi idraulici ad alta pressione.

• inHg/mmHg
  Utilizzato per la misurazione del vuoto e della pressione barometrica.

• Torr
  Unità scientifica specializzata (1 Torr ≈ 1 mmHg).

Pressione relativa e assoluta:

• Pressione relativa (PSIG)
  Misura la pressione relativa alla pressione atmosferica.
  La maggior parte dei manometri industriali lo utilizzano.

• Pressione assoluta (PSIA)
  Misura la pressione relativa al vuoto.
  Necessario per processi ad alta precisione come il lavoro aerospaziale o scientifico.

Comprendere il funzionamento dei manometri e le differenze tra le unità di pressione garantisce una selezione, un'installazione e una risoluzione dei problemi accurate in ambienti industriali e commerciali.

4.Applicazioni dei manometri

I manometri sono strumenti essenziali in innumerevoli settori. La loro capacità di monitorare e controllare la pressione dei fluidi li rende fondamentali per la sicurezza, l'ottimizzazione delle prestazioni, la conformità ambientale e la protezione delle apparecchiature. Di seguito sono riportati i principali settori in cui i manometri svolgono un ruolo fondamentale.

---

4.1 Applicazioni industriali

4.1.1 Industria del petrolio e del gas

Nel settore del petrolio e del gas, i manometri aiutano a gestire condizioni di pressione estrema durante la perforazione, l'estrazione e la raffinazione.
Gli usi tipici includono:

• Monitoraggio della pressione a testa pozzo

• Garantire la sicurezza nelle tubazioni e nei compressori

• Misurazione della pressione nei processi di separazione e raffinazione

• Rilevamento delle perdite e prevenzione degli scoppi

I manometri meccanici a tubo Bourdon e i robusti trasmettitori elettronici sono comunemente utilizzati grazie alla loro resistenza in ambienti difficili.

4.1.2 Lavorazione chimica

Gli impianti chimici richiedono un controllo preciso della pressione per mantenere l'efficienza della reazione ed evitare condizioni pericolose.
Le applicazioni includono:

• Monitoraggio della pressione del reattore

• Gestione dei sistemi a liquidi e gas corrosivi

• Protezione di pompe, scambiatori di calore e linee di processo

I misuratori a membrana e a tenuta chimica sono ampiamente utilizzati perché resistono ai mezzi corrosivi e viscosi.

4.1.3 Trattamento delle acque e delle acque reflue

Negli impianti di trattamento dell'acqua, i manometri aiutano a garantire prestazioni costanti del sistema e conformità alle normative ambientali.
Applicazioni chiave:

• Monitoraggio dell'ingresso e dell'uscita della pompa

• Verifiche della pressione differenziale del sistema di filtrazione

• Regolazione della pressione nelle tubazioni

• Monitoraggio dei sistemi di aerazione e dosaggio di prodotti chimici

I manometri differenziali sono particolarmente utili per il monitoraggio delle prestazioni dei filtri.

---

4.2 Sistemi HVAC

I sistemi di riscaldamento, ventilazione e condizionamento dell'aria si basano su manometri per garantire il corretto flusso d'aria, la carica di refrigerante e l'equilibrio del sistema.
Usi comuni:

• Misurazione della pressione del refrigerante nei sistemi di raffreddamento

• Monitoraggio della pressione della caldaia

• Controllo di sistemi ad acqua refrigerata e vapore

• Bilanciamento della pressione dell'aria in camere bianche o ospedali

I professionisti HVAC utilizzano spesso manometri digitali per la loro precisione e comodità durante la diagnostica in loco.

---

4.3 Industria automobilistica

La misurazione della pressione è essenziale per la sicurezza, le prestazioni e l’efficienza del veicolo.
Le applicazioni automobilistiche includono:

• Monitoraggio della pressione dei pneumatici

• Misurazione della pressione dell'olio

• Prova di pressione del sistema di iniezione del carburante

• Monitoraggio della pressione di sovralimentazione del turbocompressore

• Diagnostica del sistema frenante

Gli indicatori digitali e meccanici svolgono entrambi un ruolo importante nelle officine, negli impianti di produzione e nei sistemi di bordo dei veicoli.

---

4.4 Attrezzature mediche

I dispositivi medici dipendono fortemente dalla misurazione precisa della pressione per garantire la sicurezza del paziente e un'erogazione accurata del trattamento.
Gli esempi includono:

• Regolatori di ossigeno

• Macchine per anestesia

• Ventilatori

• Monitor della pressione arteriosa

• Autoclavi di sterilizzazione

Ilse applications demand high accuracy, strict calibration, and reliable performance under varying conditions.

5.Selezione del manometro giusto

La scelta del manometro corretto è essenziale per la precisione, la sicurezza e le prestazioni a lungo termine. Un manometro selezionato in modo inadeguato può portare a letture errate, guasti all'apparecchiatura o condizioni operative pericolose. I seguenti fattori ti aiutano a scegliere il manometro ideale per la tua applicazione.

---

5.1 Intervallo di pressione

La scelta del giusto intervallo di pressione è uno dei passaggi più importanti.

Migliori pratiche:

• Scegli un indicatore in cui il la normale pressione operativa è compresa tra il 25% e il 75% della gamma completa.

• Evitare di selezionare un manometro che funzioni vicino alla sua capacità massima per prevenire l'affaticamento meccanico.

• Per carichi pulsanti o d'urto, selezionare un manometro con a intervallo di pressione più elevato o uno dotato di a custodia piena di liquido per smorzare le vibrazioni.

Perché è importante:

Il funzionamento di un manometro vicino al limite riduce la durata, aumenta l'usura e riduce la precisione.

---

5.2 Precisione

La precisione del manometro determina quanto una misurazione è vicina alla pressione effettiva.

Gradi di precisione comuni:

• Da ±0,1% a ±0,25% — Misuratori digitali o da laboratorio ad alta precisione

• Da ±0,5% a ±1% — Manometri di tipo industriale

• Da ±2% a ±3% — Misuratori per uso generale

Esempi di utilizzo:

• Laboratori di calibrazione richiedono misuratori digitali o misuratori di prova ad alta precisione.

• Applicazioni industriali generali spesso utilizzano calibri meccanici con precisione ± 1%.

• HVAC e automobilistico in genere utilizzare una precisione compresa tra ±2% e ±3%.

Approfondimento chiave:

Una maggiore precisione di solito significa costi più elevati, quindi scegli in base alle esigenze dell'applicazione, non più del necessario.

---

5.3 Compatibilità multimediale

Il fluid (gas or liquid) being measured plays a major role in gauge selection.

Le considerazioni includono:

• Mezzi corrosivi → Utilizzare parti interne in acciaio inossidabile o separatori a membrana

• Fluidi viscosi o contaminati → Scegli manometri a membrana o a tenuta chimica

• Servizio ossigeno → Il manometro deve essere pulito per l'uso con ossigeno

• Mezzi ad alta temperatura → Potrebbe richiedere elementi di raffreddamento o sistemi capillari

Perché è importante:

Una compatibilità errata dei materiali può causare corrosione, rottura della membrana o letture imprecise.

---

5.4 Condizioni ambientali

Il surrounding environment can significantly influence gauge performance and lifespan.

Fattori ambientali chiave:

• Temperatura: Le temperature alte o basse influiscono sulla precisione; scegliere misuratori con compensazione della temperatura, se necessario.

• Vibrazione: I manometri riempiti di liquido riducono le vibrazioni della lancetta e prolungano la durata.

• Umidità o sostanze chimiche: Utilizzare manometri sigillati ermeticamente o con grado di protezione IP.

• Esposizione all'aperto: Scegli design resistenti ai raggi UV, in acciaio inossidabile o resistenti alle intemperie.

Situazioni speciali:

• Le aree pericolose potrebbero richiedere Certificato ATEX or intrinsecamente sicuro calibri.

• Gli ambienti marini traggono vantaggio dai materiali resistenti alla corrosione.

---

5.5 Dimensioni dello strumento e tipo di connessione

Il corretto dimensionamento e la giusta connessione garantiscono una facile visibilità e una corretta installazione.

Dimensione quadrante:

Dimensioni tipiche: 1,5", 2", 2,5", 4", 6"

• I quadranti più grandi offrono una migliore leggibilità, soprattutto in ambienti industriali.

• I quadranti più piccoli sono adatti per spazi ristretti o apparecchiature portatili.

Tipi di connessione:

• NPT (Filettatura nazionale) — Comune nelle applicazioni industriali statunitensi

• BSP (tubo standard britannico) — Comune in Europa e Asia

• Connessioni flangiate — Utilizzato per sistemi di grandi dimensioni o ad alta pressione

Stili di montaggio:

• Montaggio inferiore

• Montaggio posteriore

• Montaggio a pannello

La scelta della connessione corretta garantisce un'installazione senza perdite e affidabilità a lungo termine.

---

La scelta del manometro giusto richiede un'attenta considerazione del campo di pressione, della precisione, della compatibilità dei fluidi, delle condizioni ambientali e della progettazione fisica. Una scelta corretta garantisce sicurezza, prestazioni ed efficienza dei costi per tutta la durata di vita del manometro.

6.Installazione dei manometri

L'installazione corretta è essenziale per garantire letture accurate, prolungare la durata del misuratore e mantenere la sicurezza del sistema. Anche i misuratori di alta qualità di marchi come WIKA, Ashcroft o Dwyer possono fornire risultati inaffidabili se installati in modo improprio. Questa sezione copre la preparazione, una guida all'installazione passo passo e gli errori comuni da evitare.

---

6.1 Preparazione e misure di sicurezza

Prima di installare un manometro, è fondamentale una preparazione adeguata.

La sicurezza prima di tutto:

• Sempre depressurizzare il sistema prima dell'installazione.

• Indossalo in modo appropriato DPI come guanti, occhiali e indumenti protettivi.

• Verificare che il manometro intervallo di pressione , i materiali e le dimensioni sono adatti all'applicazione.

• Assicurarsi che il mezzo di processo sia compatibile con le parti a contatto con il fluido del manometro (ad es. acciaio inossidabile, ottone, separatori a membrana).

• Ispezionare tutte le filettature, gli adattatori e i raccordi per eventuali danni.

Strumenti e materiali necessari:

• Chiavi (a forchetta o regolabili)

• Sigillante per filettature o nastro in PTFE

• Hardware di montaggio (se si utilizza il montaggio a pannello o su staffa)

• Certificato di calibrazione (per testare prima dell'uso, se richiesto)

Una preparazione adeguata previene perdite, danni e letture errate dopo l'installazione.

---

6.2 Guida all'installazione passo passo

Seguire questi passaggi per un'installazione sicura ed efficace del manometro.

Passaggio 1: verificare la posizione di installazione

Scegliere un punto di montaggio visibile, accessibile e privo di vibrazioni eccessive.

• Per ambienti vibranti (ad esempio pompe, compressori), utilizzare a smorzatore oppure scegli a manometro pieno di liquido .

• Per le linee ad alta temperatura, installare elementi di raffreddamento or tubi capillari .

Passaggio 2: applicare correttamente il sigillante

Utilizzare nastro in PTFE o sigillante per filettature per evitare perdite.

• Avvolgere il nastro in senso orario solo sulle filettature maschio.

• Evitare di far penetrare il sigillante all'interno della connessione del manometro per evitare ostruzioni.

Passaggio 3: montare attentamente il misuratore

Avvitare manualmente il calibro nella sua connessione per evitare che si incrocino.

• Utilizzare una chiave inglese sul sedi chiave , non sull'alloggiamento del manometro.

• Stringere saldamente ma evitare di serrare eccessivamente per evitare danni alla filettatura o alla custodia.

Passaggio 4: pressurizzare lentamente il sistema

Una volta installato, introdurre gradualmente pressione nel sistema.

• Monitorare la stabilità del puntatore dell'indicatore o del display digitale.

• Verificare la presenza di perdite attorno al punto di connessione utilizzando un test con sapone, se necessario.

Passaggio 5: verificare l'accuratezza e la stabilità

Fallopo l'installazione, confrontare le letture con un manometro di riferimento o una fonte di pressione nota.

• Per le applicazioni critiche, eseguire a controllo della calibrazione di base .

Una corretta installazione garantisce affidabilità a lungo termine e prestazioni accurate.

---

6.3 Errori di installazione comuni da evitare

Anche piccoli errori durante l'installazione possono portare a letture imprecise o a guasti del manometro. Evita le seguenti trappole:

1. Stringere eccessivamente il manometro

Una coppia eccessiva può deformare le filettature, rompere la presa del manometro o danneggiare il meccanismo interno.

2. Installazione del manometro in aree ad alta vibrazione senza protezione

Utilizzare sempre ammortizzatori, smorzatori o manometri riempiti di liquido quando si ha a che fare con pulsazioni o vibrazioni.

3. Esporre il manometro a calore eccessivo

Le linee di processo ad alta temperatura possono distruggere le parti interne del manometro. Utilizzare adattatori o sifoni di raffreddamento.

4. Utilizzo di sigillanti non corretti

I sigillanti chimici non progettati per i fluidi possono causare contaminazione o bloccare l'elemento sensibile.

5. Montaggio del misuratore con orientamento errato

Gli indicatori devono essere installati in posizione verticale a meno che non sia specificatamente progettato diversamente.

6. Ignorare i requisiti di compatibilità

L'incompatibilità dei fluidi può portare a corrosione, rottura della membrana e guasto improvviso del manometro.

7. Installazione del manometro senza dispositivi di limitazione della pressione

Nei sistemi ad alta pressione, è necessario installare valvole di sicurezza per proteggere il manometro da picchi improvvisi.

7. Calibrazione dei manometri

La calibrazione è essenziale per garantire che un manometro misuri accuratamente per tutta la sua vita utile. Nel corso del tempo, l'usura meccanica, i cambiamenti di temperatura, le vibrazioni e i fattori ambientali causano uno spostamento dei misuratori dalla precisione originale. La calibrazione regolare garantisce prestazioni affidabili, sicurezza e conformità agli standard di settore.

---

7.1 Perché la calibrazione è importante

La calibrazione verifica e regola la lettura di un manometro in modo che corrisponda a uno standard di pressione noto e certificato. Garantisce la precisione e l’affidabilità dello strumento.

Motivi principali per la calibrazione:

• Garanzia di precisione: Previene letture errate che potrebbero causare danni all'apparecchiatura o livelli di pressione non sicuri.

• Conformità normativa: Settori come petrolio e gas, prodotti farmaceutici e lavorazioni chimiche richiedono procedure di calibrazione documentate.

• Sicurezza: Letture di pressione errate possono causare guasti al sistema, perdite o esplosioni.

• Efficienza del processo: Una corretta calibrazione mantiene prestazioni costanti e riduce i tempi di inattività.

• Controllo di qualità: Fondamentale in ambienti di precisione come test di laboratorio, dispositivi medici o produzione.

Se un manometro non viene calibrato regolarmente, anche una deriva minima può compromettere il funzionamento e la sicurezza.

---

7.2 Metodi di calibrazione

La calibrazione del manometro utilizza in genere strumenti di riferimento altamente accurati e tracciabili. Due degli strumenti di calibrazione più utilizzati sono tester a peso morto e il comparatore di pressione .

---

7.2.1 Tester a peso morto

Il tester a peso morto è considerato il metodo più accurato per tarare i manometri ed è spesso utilizzato come standard primario.

Come funziona:

• Masse note (pesi) sono poste su un pistone.

• Il weights generate a precise pressure proportional to force/area.

• Il generated pressure is applied to the gauge under test.

• Il gauge reading is compared to the known reference pressure.

Vantaggi:

• Precisione estremamente elevata (±0,015% o migliore)

• Ampiamente usato per tarature di laboratorio e ad alta precisione

• Fornisce un riferimento di pressione stabile e ripetibile

Ideale per:

• Laboratori di calibrazione

• Applicazioni industriali di alta precisione

• Produttori di calibri

---

7.2.2 Comparatore di pressione

A comparatore di pressione è più conveniente per la calibrazione sul campo e in officina.

Come funziona:

• Il comparator pressurizes a closed system containing both the test gauge and a highly accurate reference gauge (often a digital pressure gauge or pressure calibrator).

• Il readings are compared at several pressure points.

Vantaggi:

• Più veloce e più semplice di un tester a peso morto

• Adatto per la calibrazione in loco

• Compatibile con un'ampia gamma di manometri

Ideale per:

• Impianti industriali

• Reparti di manutenzione

• Società di servizi HVAC e meccanici

---

7.3 Frequenza di calibrazione

Il recommended calibration interval depends on several factors, including application, industry standards, and gauge usage conditions.

Linee guida generali:

• Uso industriale tipico: Calibrare annualmente

• Sistemi ad alte vibrazioni o pulsanti: Ogni 3–6 mesi

• Applicazioni critiche (mediche, aerospaziali, chimiche): Ogni 3 mesi o secondo i requisiti normativi

• Nuovi calibri: Verificare la calibrazione prima dell'uso iniziale

• Dopo qualsiasi shock meccanico: Calibrare immediately

Fattori che influenzano l'intervallo di calibrazione:

• Condizioni ambientali (temperatura, vibrazioni, umidità)

• Pressione di esercizio relativa al campo del manometro

• Frequenza dei cicli di pressione

• Corrosività dei media

• Qualità del misuratore e specifiche del produttore

Migliore pratica:

Mantieni un registro di calibrazione che mostra date, risultati, regolazioni e dettagli del tecnico per tenere traccia delle prestazioni del misuratore nel tempo.

---

La calibrazione regolare è essenziale per mantenere la precisione, garantire la sicurezza e prolungare la durata dei manometri. Sia che si utilizzino metodi standard di laboratorio come i tester a portata morta o strumenti pratici sul campo come i comparatori di pressione, la creazione di un programma di calibrazione strutturato garantisce una misurazione della pressione affidabile e coerente.

8. Manutenzione dei manometri

Una corretta manutenzione garantisce che i manometri rimangano accurati, sicuri e affidabili per tutta la loro vita utile. Anche i misuratori di altissima qualità di marchi come WIKA, Ashcroft, Dwyer, Winters o Weiss possono deteriorarsi se non adeguatamente ispezionati e mantenuti. Questa sezione tratta l'ispezione di routine, la pulizia e la risoluzione dei problemi comuni.

---

8.1 Ispezione regolare

L'ispezione di routine è essenziale per identificare i primi segni di usura, danni o malfunzionamento.

Lista di controllo per l'ispezione:

• Controlla il comportamento del puntatore:
  Assicurarsi che ritorni a zero quando depressurizzato e si muova senza intoppi senza bloccarsi.

• Ispezionare il quadrante e l'obiettivo:
  Cerca condensa, crepe, scolorimento o quadranti allentati.

• Esaminare la tubo Bourdon o il diaframma (se visibile):
  Segni di deformazione indicano danni da sovrapressione o pulsazioni.

• Controllare la custodia per eventuali tracce di corrosione o perdite:
  Particolarmente importante in ambienti chimici, esterni o marini.

• Verificare le connessioni di pressione:
  Assicurarsi che non vi siano perdite, filettature strappate o raccordi allentati.

• Cerca vibrazioni o pulsazioni:
  I movimenti ripetuti possono causare oscillazioni del puntatore, perdita di precisione e affaticamento.

Frequenza di ispezione consigliata:

• Applicazioni industriali: Mensile

• Applicazioni ad alta precisione o pericolose: Settimanale

• Uso generale/HVAC/automotive: Ogni 3–6 months

---

8.2 Procedure di pulizia

Contaminanti come sporco, olio, umidità o residui chimici possono influire sulle prestazioni di un manometro. Una pulizia adeguata mantiene i manometri funzionanti correttamente e ne prolunga la durata.

Passaggi di pulizia:

1. Pulizia della superficie esterna

• Pulire l'involucro e la lente del manometro con un panno morbido.

• Utilizzare sapone neutro o detergenti a base di alcol ed evitare prodotti chimici abrasivi.

2. Pulizia della porta di connessione

• Rimuovere detriti o accumuli dalla connessione al processo.

• Per supporti appiccicosi o viscosi, lavare con un liquido detergente compatibile.

• Non utilizzare mai strumenti affilati che potrebbero graffiare o deformare la connessione.

3. Pulizia interna (se applicabile)

• Eseguito solo su manometri progettati per la manutenzione o con diaframmi rimovibili.

• Do not aprire i manometri sigillati o riempiti di liquido, poiché ciò annulla la maggior parte delle garanzie.

4. Maneggiare con attenzione gli indicatori pieni di liquido

• Se il fluido di riempimento (solitamente glicerina o silicone) diventa torbido o presenta perdite, potrebbe essere necessario riempire o sostituire il manometro.

Sicurezza nella pulizia:

• Sempre depressurize the system before starting.

• Confermare la compatibilità chimica dei detergenti con i materiali di calibro.

---

8.3 Risoluzione dei problemi comuni

I manometri possono presentare una serie di problemi operativi. Di seguito sono riportati i sintomi comuni, le probabili cause e le soluzioni consigliate.

---

Problema 1: la lettura del misuratore è imprecisa

Possibili cause:

• Deriva della calibrazione

• Danni meccanici (affaticamento del tubo Bourdon, usura della membrana)

• Esposizione a temperature estreme

• Vibrazione o pulsazione

• Eventi di sovrapressione

Soluzioni:

• Calibrare the gauge

• Installare uno smorzatore o un limitatore

• Sostituire gli interni danneggiati

• Utilizzare un manometro con un campo di pressione più elevato

• Riposizionare o isolare il misuratore da fonti di calore

---

Problema 2: il puntatore si attacca o esita

Possibili cause:

• Corrosione interna

• Sporco o contaminanti

• Danni da vibrazioni

• Lancetta piegata o movimento danneggiato

Soluzioni:

• Pulire o sostituire il manometro

• Utilizzare un manometro pieno di liquido

• Aggiungi smorzamento delle vibrazioni

• Sostituire la lancetta o il meccanismo interno piegati

---

Problema 3: Appannamento o umidità all'interno dell'obiettivo

Possibili cause:

• Ingresso di umidità in ambienti umidi

• Sigillo della cassa fallito

• Rapide fluttuazioni di temperatura

Soluzioni:

• Utilizzare manometri sigillati ermeticamente o con grado di protezione IP

• Installare un manometro con custodia ventilata o riempita di liquido

• Sostituire o riparare le guarnizioni difettose

---

Problema 4: l'indicatore non ritorna a zero

Possibili cause:

• Deformazione permanente del tubo bourdon

• Danni da sovrapressione

• Usura meccanica

Soluzioni:

• Sostituire l'indicatore (la maggior parte dei guasti con ritorno a zero sono irreversibili)

• Passa a un manometro progettato per pressioni o pulsazioni più elevate

---

Problema 5: il misuratore vibra o trema

Possibili cause:

• Pressione pulsante (comune vicino a pompe e compressori)

• Vibrazioni meccaniche nel sistema

Soluzioni:

• Installare uno ammortizzatore o una valvola a spillo

• Utilizzare un manometro pieno di liquido

• Aggiungi supporti per l'isolamento dalle vibrazioni

---

Una corretta manutenzione garantisce che i manometri rimangano accurati, sicuri e durevoli. Seguendo un programma di ispezione coerente, eseguendo la pulizia di routine e risolvendo tempestivamente i problemi, gli operatori possono ridurre significativamente i tempi di inattività, prolungare la durata del manometro e mantenere un controllo ottimale della pressione in qualsiasi applicazione.

9. Conclusione

9.1 Riepilogo dei punti chiave

I manometri sono strumenti indispensabili nelle applicazioni industriali, commerciali e scientifiche. Dai semplici manometri meccanici a tubo Bourdon ai dispositivi intelligenti avanzati abilitati all'IoT, forniscono informazioni critiche sulla pressione, la sicurezza e le prestazioni del sistema. In questa guida abbiamo esplorato:

• Tipi di manometri: Manometri meccanici (a molla, membrana, soffietto), elettronici (trasduttori, trasmettitori, digitali) e manometri speciali (differenziale, assoluto, vuoto).

• Principi di funzionamento: Come la deformazione meccanica e il rilevamento elettronico convertono la pressione in segnali leggibili.

• Applicazioni: Processi industriali, sistemi HVAC, automotive, dispositivi medici e trattamento delle acque.

• Criteri di selezione: Intervallo di pressione, precisione, compatibilità dei fluidi, condizioni ambientali, dimensioni e tipo di connessione.

• Installazione, calibrazione e manutenzione: Migliori pratiche per garantire affidabilità, longevità e conformità agli standard di sicurezza.

• I migliori marchi e innovazioni: Produttori leader (WIKA, Ashcroft, Dwyer, Weiss, Winters, Fluke, Omega, Budenberg, Honeywell, Baumer) e tecnologie all'avanguardia come sensori wireless, abilitati per IoT e MEMS.

Comprendendo questi aspetti chiave, ingegneri, tecnici e operatori possono garantire misurazioni accurate, operazioni più sicure e prestazioni del sistema ottimizzate.

---

9.2 Il futuro della misurazione della pressione

Il future of pressure measurement is evolving rapidly, driven by innovations in tecnologia dei sensori, comunicazione wireless e manutenzione predittiva . I manometri intelligenti e connessi sono destinati a diventare standard, fornendo informazioni in tempo reale, riducendo i costi di manutenzione e migliorando l’efficienza operativa.

Come le industrie adottano Connettività IoT, analisi basata su cloud e sensori autocalibranti , il ruolo dei manometri si espanderà oltre la semplice misurazione per diventarne componenti integrali sistemi intelligenti e automatizzati .

Rimanendo informati sulle tecnologie più recenti e sulle migliori pratiche nella selezione, installazione, calibrazione e manutenzione dei manometri, le aziende possono garantire che i loro sistemi di misurazione della pressione rimangano accurati, affidabili e pronti per il futuro.
