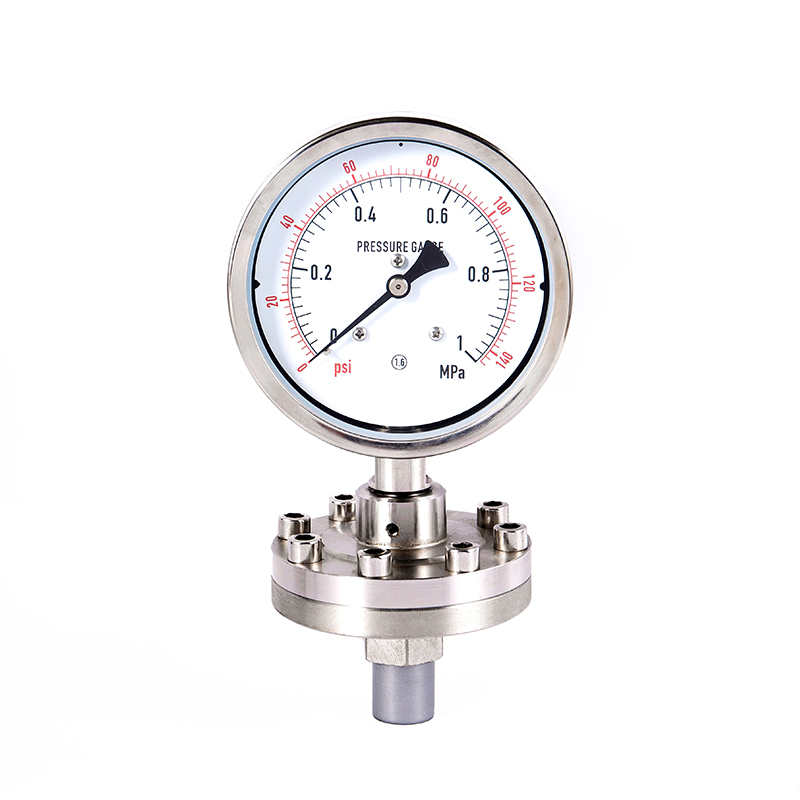

Misurazione del diaframma in acciaio inossidabile della serie YEB
Cat:Manometro
◆ Modello : YEB60 YEB100 YEB150 ◆ Use: questa serie di strumenti è adatta per misurare la bass...
Vedi i dettagliI manometri a membrana dovrebbero essere un tipo di strumento utilizzato per misurare la pressione, diverso dai normali manometri. I manometri comuni possono essere del tipo a tubo Bourdon, mentre i tipi a membrana possono utilizzare diaframmi per isolare il mezzo, impedendo alla corrosione o ai liquidi ad alta viscosità di influenzare la misurazione.
Il manometro a membrana è costituito da diaframma, componenti di collegamento e quadrante (la molla Bourdon interna) . Il diaframma funge da elemento sensibile. Quando la pressione agisce sul diaframma, questo si deformerà. Questa deformazione verrà trasmessa alla struttura meccanica interna, convertita nel movimento dell'indice, visualizzando così il valore della pressione. Inoltre, la parte della membrana può anche avere flange o connessioni filettate per soddisfare diversi requisiti di installazione.
In termini di principio di funzionamento, può essere suddiviso in diverse fasi: La pressione media agisce sul diaframma, provocando una deformazione elastica del diaframma, che a sua volta aziona la biella o il tubo a molla e altri meccanismi di trasmissione per convertire la deformazione nella rotazione dell'indice, visualizzando così la lettura della pressione sul quadrante. È necessario sottolineare la funzione di isolamento del diaframma per evitare il contatto diretto del mezzo misurato con il meccanismo interno. Questo è adatto per fluidi corrosivi, ad alta viscosità o che si solidificano facilmente.

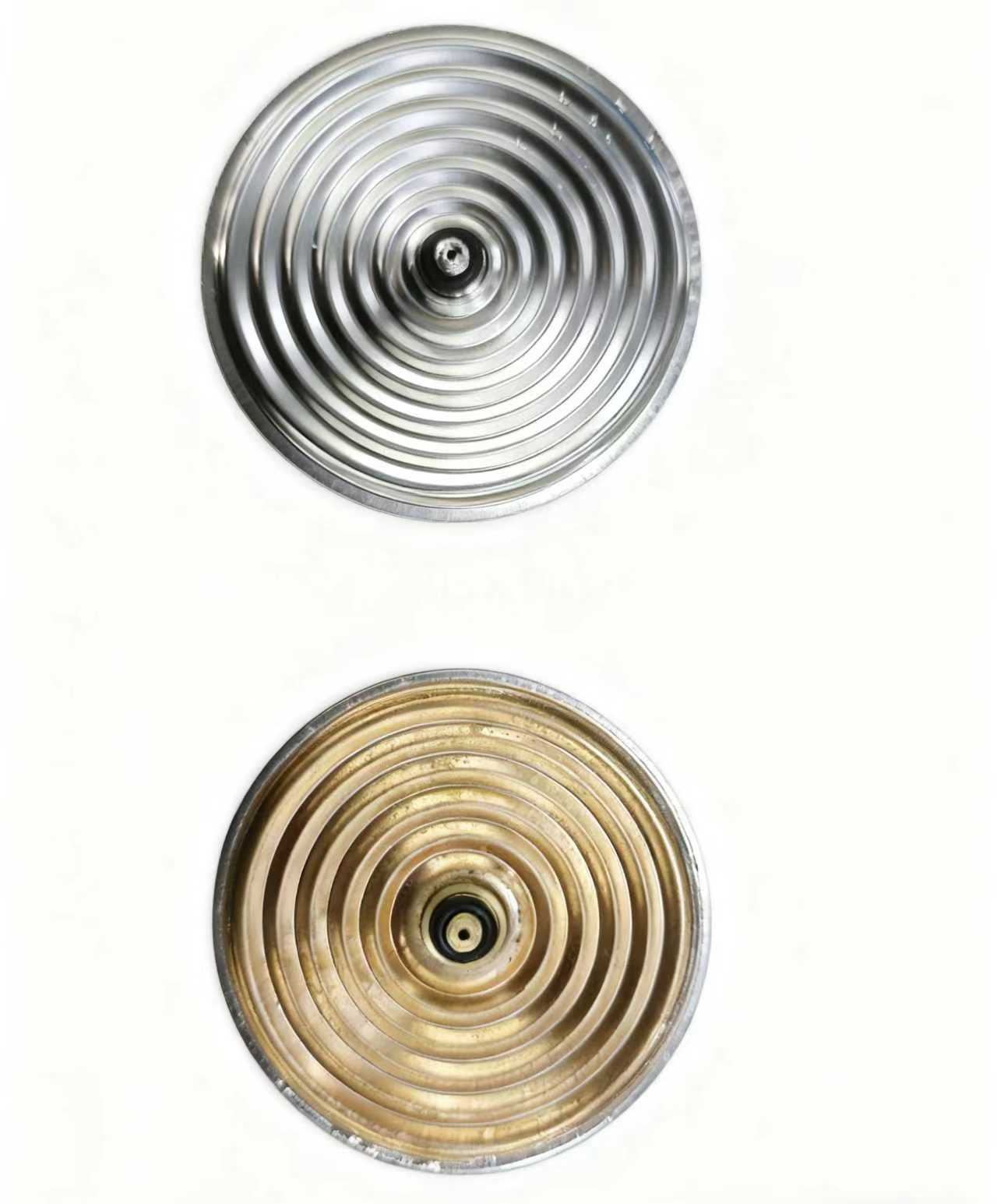

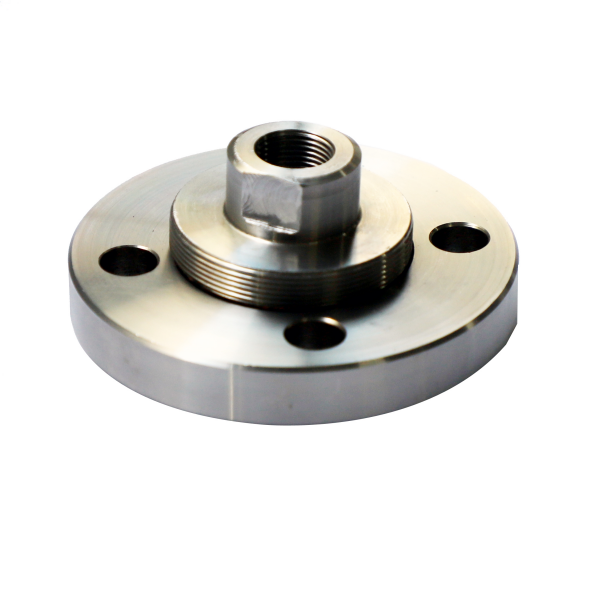

La piastra della membrana è solitamente realizzata in metalli resistenti alla corrosione come acciaio inossidabile, tantalio o lega Hastelloy o materiali non metallici come il rivestimento in politetrafluoroetilene (PTFE). Il suo spessore è di soli 0,03 - 0,1 mm e può subire deformazioni elastiche sotto pressione.
La membrana e l'alloggiamento dello strumento formano una cavità sigillata, riempita con liquidi a bassa viscosità come olio di silicone e olio di fluoro come mezzo di trasmissione della pressione. Il liquido di riempimento deve avere inerzia chimica, un basso punto di congelamento e un alto punto di ebollizione per adattarsi ad ambienti con temperature estreme.
La deformazione del diaframma aziona il meccanismo di collegamento o sistema capillare all'interno della camera, trasmettendo lo spostamento al gruppo di ingranaggi e, infine, convertendolo nella rotazione dell'indice del quadrante. Alcuni modelli sono dotati di un dispositivo di compensazione della temperatura, che può eliminare l'influenza delle differenze di temperatura ambientale sulla misurazione.
Pressione media → Deformazione della membrana → Conduzione di riempimento idraulico → Amplificazione della trasmissione meccanica → Lettura dell'indice
·Mezzi fortemente corrosivi: come tubazioni di acido solforico e cloro liquido (è necessario selezionare il rivestimento in PTFE dei diaframmi in materiale tantalio).
·Elevati requisiti igienici: Linea di riempimento di prodotti lattiero-caseari per uso alimentare (utilizzando diaframmi in acciaio inossidabile lucidato per prevenire la crescita microbica).

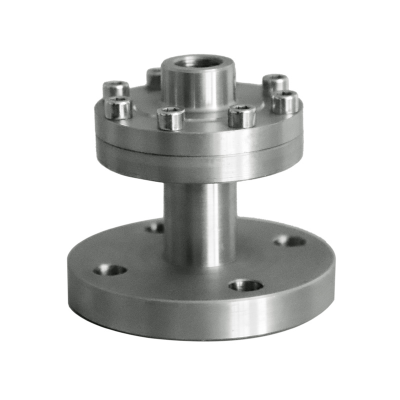

·Fluido ad alta viscosità: Serbatoio di stoccaggio dell'asfalto petrolio (dotato di sistema di tenuta a membrana del tipo ad estensione capillare).
| Parametro | Punti chiave per la selezione |
| Intervallo di pressione | L'intervallo tipico è compreso tra -0,1 e 60 MPa, con un margine rimasto del 20%. |
| Tipo di connessione | Tipo flangiato, tipo filettato |
| Materiale della membrana | Si abbina a Monel, leghe di titanio, SS 316L ecc. in base alla natura corrosiva del mezzo. |
| Tipo con riempimento di fluido | Glicerina, olio di silicone (da -40 a 200 ℃), olio di fluoro (per applicazioni ad alta temperatura) |
Il manometro a membrana, grazie al suo innovativo design di isolamento, espande il confine della misurazione della pressione a condizioni di lavoro altamente corrosive e altamente pericolose. Con lo sviluppo di nuovi materiali e tecnologie di rilevamento intelligenti, questo strumento "flessibile per superare quello rigido" continuerà a salvaguardare il funzionamento sicuro ed efficiente delle industrie moderne. Una selezione e una manutenzione corrette non solo prolungano la durata dello strumento, ma forniscono anche un supporto dati affidabile per i processi di produzione.
