Come selezionare un trasmettitore？

（Spiegazione di modello, struttura e materiale.）

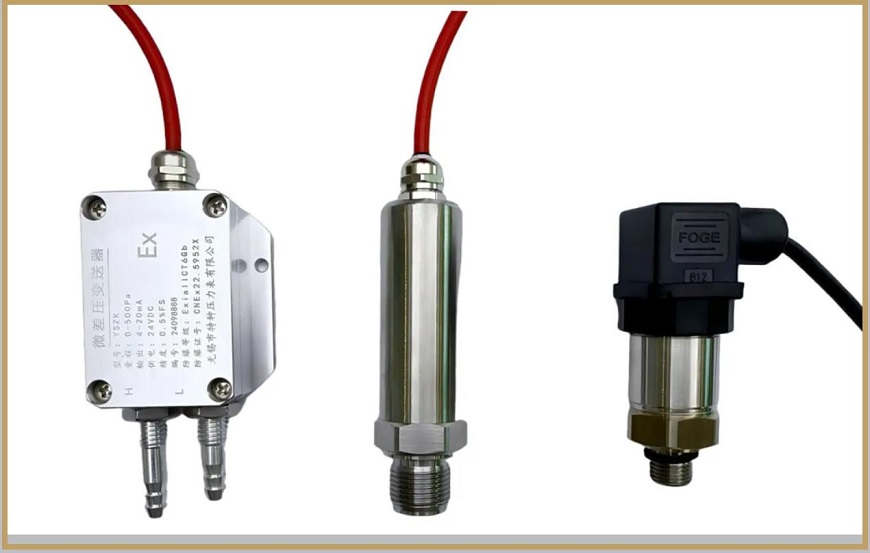

Un compatto trasmettitore di pressione (In inglese: trasmettitore a pressione compatta) è un dispositivo miniaturizzato che converte il segnale di pressione misurato (come la pressione del gas o del liquido) in segnali elettrici standardizzati (come 4-20 mA, 0-5 V, ecc.) Per una più facile trasmissione, visualizzazione o controllo. Le sue caratteristiche includono dimensioni ridotte, peso leggero, installazione comoda e idoneità per applicazioni con spazio limitato (come all'interno di apparecchiature compatte, strumenti portatili o sistemi micro industriali).

1. La chiave per determinare il modello si trova nei parametri.
I numeri di modello di trasmettitori di pressione compatta sono generalmente una combinazione di lettere e numeri. Le regole di codifica variano leggermente tra i diversi produttori, ma i parametri principali sono generalmente gli stessi. Considerando questi punti, è possibile abbinare rapidamente i requisiti:
· YSZC: rappresenta la serie di prodotti, indicando che appartiene a una specifica serie di trasmettitori di pressione compatta. Potrebbe essere un codice, una lettera o una regola di numerazione interna impostata dal produttore, oppure potrebbe rappresentare che possiede alcune caratteristiche comuni.
· Intervallo di pressione: contrassegnato direttamente con i numeri. Le unità comuni includono MPA, KPA e bar. Ad esempio, 0-1 MPa indica che l'intervallo di misurazione è da 0 a 1 megapascal.
· Segnale di uscita: comunemente usato nell'industria è "4-20 mA" (segnale analogico) e RS485 (segnale digitale, spesso accoppiato con il protocollo Modbus). Il modello può indicarlo come "420" o "rs485".
· Grado di precisione: è indicato da numeri o lettere. Ad esempio, "0,25" rappresenta un'accuratezza di 0,25 grado e "0,5" è un grado 0,5. Maggiore è la precisione, minore è l'errore di misurazione.

2 ， I tre componenti principali determinano le prestazioni.
Il trasmettitore di pressione compatto è di dimensioni ridotte ma ha una struttura compatta e funzioni complete. È composto principalmente da tre parti centrali:
· Elemento di rilevamento della pressione (unità di rilevamento del nucleo): in contatto diretto con il mezzo misurato, converte i segnali di pressione in piccoli segnali elettrici. I tipi tradizionali includono "sensore di silicio diffuso" (alta precisione, risposta rapida, adatto per scenari industriali convenzionali) e "sensore ceramico" (resistente alla corrosione, all'anti-inquinamento, adatti a media duri come acidi e alcali).
· Modulo di elaborazione del segnale: riceve i piccoli segnali dall'elemento di rilevamento della pressione e attraverso l'elaborazione di amplificazione, filtraggio e linearizzazione, li converte in segnali di uscita standard (come 4-20 mA). Questa parte determina la stabilità e la capacità anti-interferenza del trasmettitore.
· Caso e interfaccia: la shell funge da componente protettivo e di tenuta, mentre l'interfaccia viene utilizzata per collegare la pipeline/apparecchiatura testata. I livelli di protezione comuni includono IP65 (polvere e splashproof) e IP67 (immersione a prova di polvere e impermeabile). I tipi di connessione includono thread M20*1.5 (standard), thread G1/4 (imperiale), ecc.

3, il materiale determina il risultato di misurazione.
Diaframma di rilevamento della pressione: a diretto contatto con il mezzo, è un fattore chiave nella selezione del materiale.
· Acciaio inossidabile 316L: resistente alla corrosione, con alta resistenza, adatta per la maggior parte degli scenari come acqua, petrolio e gas comuni e offre un buon rapporto qualità -prezzo.
· LAGA C: resistente a forti agenti corrosivi (come acido cloridrico e acido solforico), adatti a ambienti difficili in settori come chimico e metallurgia.
· Foglio tantalum: resistente agli acidi forti (in particolare l'acido idrofluorico), con un costo elevato, ed è usato solo in circostanze speciali.
· Ceramica: resistente ad acidi e alcali, senza elettricità statica, adatto a applicazioni a livello di igiene come cibo e medicina (evitando la contaminazione dei metalli).
Materiale del caso
Principalmente realizzato in lega di alluminio (con rivestimento in polvere superficiale, leggero, basso costo) o acciaio inossidabile (resistente alla corrosione, ad alta temperatura, adatto per ambienti esterni e umidi).

Materiale di tenuta
I materiali comunemente usati includono la gomma di nitrile (resistente all'olio, adatto per temperature normali), gomma a fluoro (resistente a temperature sia alte che basse, resistenti alla forte corrosione, adatta a condizioni estreme) e gomma siliconica (grado alimentare, adatto a scenari di igiene).

4, come scegliere il trasmettitore giusto: 3 suggerimenti chiave
· Concentrati su Medium First: per i media corrosivi, le opzioni limitate includono leghe di Hastelloy, diaframmi in ceramica e per applicazioni sanitarie, vengono scelti ceramiche e guarnizioni in gomma silicone.
· Concentrarsi sulla condizione di lavoro secondo: per ambienti ad alta temperatura, vengono selezionati un involucro in acciaio inossidabile e una tenuta in gomma a fluoro. In spazi confinati, viene confermata la lunghezza del trasmettitore (di solito ≤ 100 mm).
· Infine, considera i requisiti ： Il requisito di precisione è per un sensore di silicio di diffusione di livello 0,25. Inoltre, è necessaria una comunicazione remota e l'output RS485 deve essere selezionata.

Riepilogo:
Sebbene il trasmettitore di pressione compatta sia di dimensioni ridotte, la scelta del modello giusto, la struttura e il materiale sono essenziali per garantire il suo ruolo significativo nella misurazione industriale. Se hai qualche dubbio specifico sulla selezione in base alle condizioni di lavoro, non esitare a lasciare un commento nell'area di discussione per ulteriori discussioni!
