Come scegliere il materiale per un manometro differenziale?

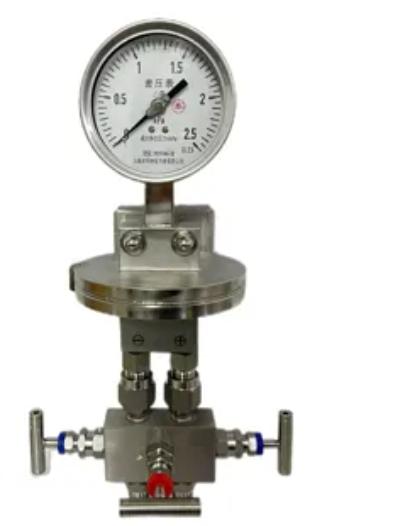

Manometro differenziale

Il differenziale manometro è uno strumento utilizzato per misurare la differenza di pressione tra due punti. Ha due interfacce di pressione (estremità ad alta pressione H, estremità a bassa pressione L).E monitoraggio (filtri, camere bianche), misurazione (flusso, livello), controllo (processi industriali).Si tratta di uno strumento importante per garantire il funzionamento sicuro, efficiente e stabile del sistema, nonché per ottenere una manutenzione preventiva.

I,Come identificare il modello di un manometro differenziale?
Il modello di un manometro differenziale è solitamente composto da "funzioni speciali del metodo di installazione con precisione della gamma di codici in serie". Produttori diversi hanno regole di denominazione leggermente diverse, ma i parametri principali sono gli stessi. È sufficiente comprendere questi punti:
·Codice di serie: rappresenta il tipo base dello strumento. Ad esempio, la serie YXC è un manometro differenziale a contatto elettrico puntiforme assistito magneticamente (con funzione di allarme), la serie CYW è un manometro microdifferenziale (adatto per scenari di bassa pressione differenziale) e la serie DP è un manometro differenziale industriale generale.
·Intervallo: determina direttamente l'intervallo di misurazione. Le unità sono per lo più KPa, MPa o mbar. La selezione dovrebbe basarsi sull'effettivo requisito di differenza di pressione.
· Grado di precisione: i voti più comuni sono 0,5, 1,0 e 1,6. Più piccolo è il numero, maggiore è la precisione (un voto pari a 0,5 indica che l'errore non supera lo 0,5% dell'intervallo). Per una misurazione e un controllo precisi è necessario selezionare gradi più elevati; per il monitoraggio ordinario è sufficiente il grado 1,0.

II,Smontaggio della struttura del manometro differenziale: 3 componenti principali determinano le prestazioni.
La struttura del manometro differenziale non è complicata. Il nucleo è costituito da tre parti: "dispositivo di indicazione del meccanismo di trasmissione dell'elemento di rilevamento". Ogni parte influisce direttamente sulla stabilità della misurazione.
·Elemento di rilevamento: il "sensore" per la pressione differenziale, responsabile della conversione dei segnali di pressione differenziale in spostamento meccanico. I tipi più comuni includono il tipo a membrana (adatto per basse pressioni differenziali e ambienti corrosivi), il tipo a soffietto (con un intervallo di misurazione più ampio e una buona resistenza agli urti) e il tipo a pistone (specificamente per misurazioni di alte pressioni differenziali).
·Meccanismo di trasmissione: il "convertitore" del segnale, che trasmette lo spostamento dell'elemento sensibile al puntatore. Per la corrente continua si tratta di una trasmissione a leva. I manometri differenziali di alta qualità utilizzano ingranaggi antiruggine per ridurre l'usura e prolungarne la durata.
·Dispositivo indicatore: la "finestra di visualizzazione" del risultato, comprendente il quadrante, il puntatore e il pannello di vetro. Il quadrante deve essere contrassegnato con l'intervallo e il valore di graduazione e il pannello di vetro è principalmente in vetro temperato (resistente agli urti) o plexiglass (leggero).

III,Come scegliere il materiale? (Selezionalo in base alle esigenze per una migliore durata.)
La scelta del materiale per il manometro differenziale dipende principalmente dal "mezzo di contatto" e dall'"ambiente applicabile". Il materiale consigliato per le parti chiave è il seguente:
·Materiale della cassa: per ambienti normali, selezionare acciaio laminato a freddo (opzione economica); per ambienti umidi/esterni, selezionare acciaio inossidabile 304 (anticorrosione); per ambienti corrosivi, selezionare acciaio inossidabile 316L o politetrafluoroetilene (resistente ad acidi e alcali).
·Materiale dell'elemento sensibile: per la misurazione di gas/liquidi puliti viene selezionata la gomma nitrilica (con buona elasticità); per la misurazione di oli/solventi organici viene scelta la gomma fluorurata (resistente all'olio); per la misurazione di mezzi fortemente corrosivi (come soluzioni acide e alcaline) viene selezionato il politetrafluoroetilene.
·Materiale del giunto: è sufficiente che corrisponda al materiale dell'elemento sensibile per evitare perdite o corrosione causate dall'incompatibilità del materiale. I materiali comunemente utilizzati sono l'acciaio inossidabile 304 e l'ottone (è necessaria la conferma che il mezzo non provoca corrosione).

IV,I tre principi fondamentali per la selezione di un manometro differenziale
·Requisiti iniziali: definire chiaramente l'intervallo di misurazione, i requisiti di precisione e le caratteristiche del mezzo per evitare di "utilizzare troppa attrezzatura per un piccolo compito" o "un intervallo di misurazione insufficiente".
·Ora diamo un'occhiata all'ambiente: in base a fattori quali temperatura, umidità e corrosività, determiniamo i materiali per la custodia e i componenti principali.
·Affidarsi alla qualità: dare priorità alla scelta di produttori qualificati. Prestare particolare attenzione alla scorrevolezza del meccanismo di trasmissione e alle prestazioni di tenuta dei giunti per ridurre i problemi di manutenzione in futuro.

Riepilogo:
La scelta dei manometri può sembrare complicata, ma seguendo la logica di "osservare i parametri del modello, esaminare il nucleo della struttura e considerare l'ambiente del materiale", è possibile trovare facilmente l'attrezzatura adatta. Se hai domande specifiche sulla selezione in un determinato scenario, non esitare a lasciare un messaggio nel backend!
