Vedi i dettagliTermometri a contatto elettrico bimetale

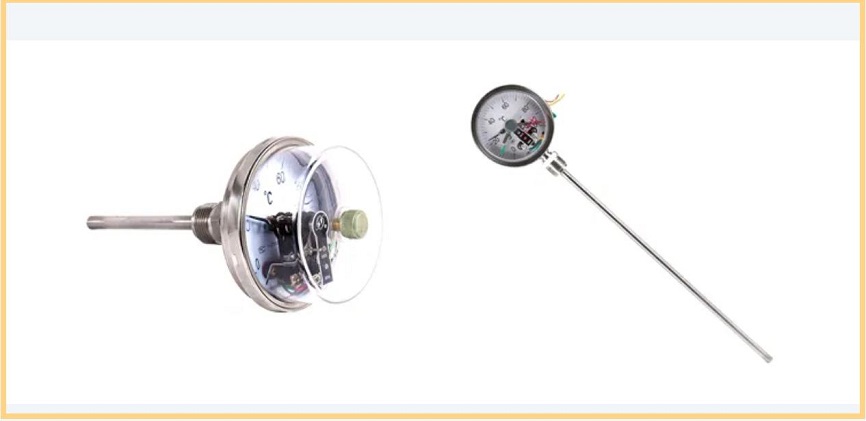

IL termometro a contatto elettrico bimetallico è uno strumento industriale che combina la misurazione della temperatura e le funzioni di controllo automatico. La più grande differenza tra esso e un termometro ordinario è che, oltre a indicare la temperatura, può anche controllare automaticamente il circuito.
1. Come leggere il numero del modello? I parametri chiave sono tutti contenuti nel codice.
IL model of a bimetallic electrical contact thermometer is usually composed of a prefix, main parameters, and additional functions. The national standard usually uses the "WSSX" series (W - temperature instrument, S - bimetal, S - electrical contact, X - additional function). Taking WSSX-411 as an example, the meanings of each part are clearly distinguishable:
· Prefisso (WSSX): Indica chiaramente che il tipo di prodotto è un termometro a contatto elettrico bimetallico.
· La prima cifra (4): rappresenta il metodo di installazione. 1 - Tipo radiale (il quadrante è perpendicolare all'asta di inserzione), 2 - Tipo assiale (il quadrante è parallelo all'asta di inserzione), 3 - Tipo universale (il quadrante può ruotare 360 °), tipo di installazione della flangia a 4, tipo di installazione filettata.
· La seconda cifra (1): Indica il diametro del quadrante. Le opzioni sono 1-60 mm, 2-100 mm, 3-150 mm, 4-200 mm. Maggiore è il diametro, più chiaro è la lettura, rendendolo adatto per l'osservazione a lunga distanza.
· La terza cifra (1): Indica il livello di precisione. 1 - 1,0 Livello, 2 - 1,5 Livello. Più basso è il livello di precisione, minore è l'errore di misurazione (ad esempio, 1,0 livello significa che l'errore non è superiore a ± 1% dell'intervallo).
· Codice aggiuntivo: Ad esempio, "P" indica con il tubo di protezione, "M" indica con struttura impermeabile. La scelta può essere fatta in base all'ambiente di utilizzo.
2, i tre componenti principali determinano le prestazioni.
IL core of the bimetallic electrical contact thermometer is the coordinated design of "temperature measurement and temperature control", and it mainly consists of three parts:
· Elemento termometrico (nucleo di rilevamento della temperatura): Viene realizzato ruotando insieme due fogli di metallo con diversi coefficienti di espansione termica (come la lega di ottone e iridio). Quando la temperatura cambia, il foglio bimetallico si piega a causa della differenza di espansione, causando la ruota del puntatore e il raggiungimento dell'indicazione della temperatura.
· Dispositivo di contatto elettrico (componente chiave per il controllo della temperatura): È costituito da contatti fissi e contatti mobili. I contatti mobili si muovono insieme al puntatore. Quando la temperatura raggiunge il valore preimpostato, i due contatti effettuano contatti/disconnect, attivando un circuito di allarme o di controllo esterno (come l'avvio della ventola, chiudersi il riscaldatore).
· Componenti della testa e del montaggio: IL head includes the dial, pointer and connection terminals, facilitating reading and wiring; the mounting components are divided into threaded (such as M27*2), flange (such as DN25) or socket type, suitable for the installation requirements of different devices.
3, Selezione del materiale: IL materials of different components directly affect the temperature gauge's temperature resistance and corrosion resistance, and precise matching according to the working conditions is necessary.
| Parti | Materiale | Scena applicabile | ||||||
| Elemento di rilevamento della temperatura | Ottone in acciaio inossidabile (304/316) | L'ottone è adatto per la temperatura normale e gli ambienti non corrosivi; 304/316 viene utilizzato per mezzi ad alta temperatura e corrosiva (come soluzioni acide e alcali) | ||||||
| Tubo protettivo | 304 acciaio inossidabile, acciaio inossidabile 316L, lega di titanio | 316L ha un'eccellente resistenza a forti sostanze corrosive e le leghe di titanio sono adatte per ambienti estremi come l'acqua di mare e gli alcali a base di cloro. | ||||||
| Copertura di intestazione | Guscio di ferro, guscio in acciaio inossidabile, guscio di plastica | IL iron shell is durable and the titanium alloy is suitable for extreme environments such as seawater and chlorine alkali. | ||||||
| Contatto elettrico | Lega d'argento, lega di tungsteno | La lega d'argento ha una buona conduttività ed è resistente all'usura. La lega di tungsteno è adatto per applicazioni on-off ad alta frequenza. | ||||||
4,3 passaggi per selezionare il prodotto giusto
· Intervallo di misurazione: Selezionare in base all'intervallo di temperatura da misurare. Si raccomanda che la misurazione effettiva rientri entro 1/3 a 2/3 dall'intervallo (ad esempio, se la misurazione di 0 - 100 ℃, la scelta di un intervallo da 0 - 150 ℃ fornirebbe risultati più accurati).
· Considera l'ambiente: Per ambienti umidi/corrosivi, scegliere quadrante in acciaio inossidabile con tubo protettivo 316L; Per gli scenari di vibrazione, selezionare i modelli con struttura a prova di shock.
·Installazione: Per la misurazione della temperatura del tubo, utilizzare l'installazione filettata o flangia; Per la misurazione della temperatura dell'attrezzatura, scegliere un tipo radiale o universale.
Riepilogo:
Sebbene la struttura del termometro a contatto elettrico bimetallico non sia complessa, la ragionevole selezione di modelli e materiali influisce direttamente sull'accuratezza della misurazione e la sicurezza dell'attrezzatura. Speriamo che questo articolo possa aiutarti a cogliere rapidamente le conoscenze di base ed evitare errori di selezione. Hai riscontrato problemi nel tuo uso? Benvenuti a lasciare i messaggi nella sezione Feedback ~
