La collisione della pressione e del segnale: il mistero funzionante delle pressioni di contatto elettrico！

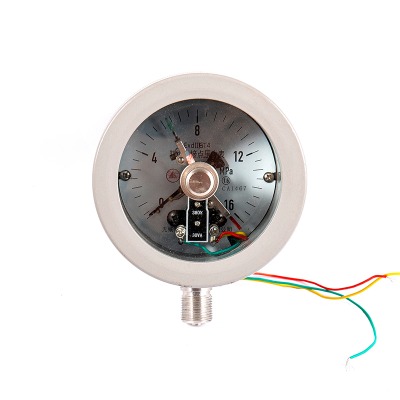

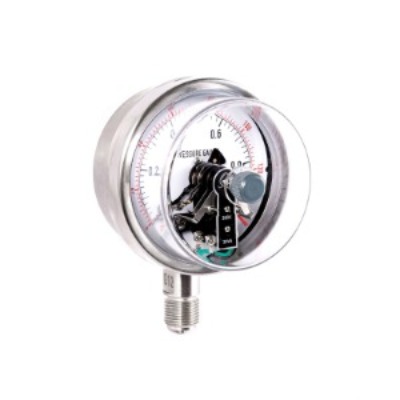

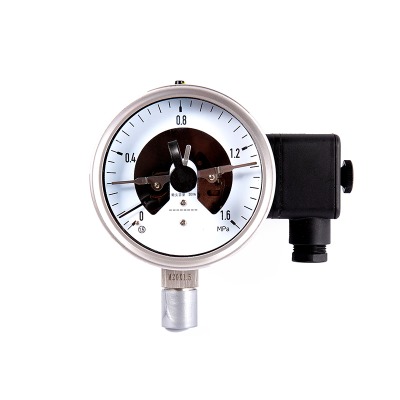

Il manometro di contatto elettrico è uno strumento che può inviare automaticamente segnali o circuiti di controllo quando la pressione raggiunge il valore impostato. Il suo "segreto" si trova principalmente nell'ingegnosa combinazione di progettazione strutturale e principio di lavoro, come segue:

I. Struttura e principi
· Sezione di misurazione: simile alle normali calibri di pressione, rileva la pressione attraverso un tubo a molla (o diaframma, soffietto), che fa ruotare il puntatore e visualizzare il valore di pressione in tempo reale.
· Dispositivo di contatto elettrico: sul quadrante, oltre al puntatore indicatore, ci sono due (o più) "puntatori di contatto" regolabili (limite superiore, limite inferiore) e sia il puntatore che il contatto hanno connessioni ai contatti del computer.
· Logica di lavoro: quando il puntatore indicatore contatta un determinato puntatore di contatto dovuto alle variazioni di pressione, il contatto diventa conduttivo, innescando il circuito esterno (come allarmi, avvio/arresto della pompa, ecc.): Quando la pressione è al di fuori dell'intervallo di set, il contatto si apre e il circuito si ritocca.

Ii. Chiave "segreto": controllo preciso e applicazione flessibile
A.Freedom Set
I punti di connessione del limite superiore e inferiore hanno funzioni di regolazione manuale e possono essere impostati in base alle esigenze effettive per definire l'intervallo di pressione (ad esempio, "la pompa inizia quando la pressione è inferiore a 0,2 MPa e si ferma quando è superiore a 0,5 MPa"), che è adatta per scenari diversi.

B. Sistema di controllo coordinato
Senza la necessità di un intervento manuale, i relè e i contattori possono essere controllati direttamente attraverso l'one-off dei contatti per ottenere un inizio automatico o allarme dell'attrezzatura (come l'allarme di sovrapressione per i vasi di pressione e la manutenzione della pressione della pipeline)

Funzione c.Dual
Non può solo visualizzare la pressione in tempo reale come un normale manometro, ma anche fungere da elemento di controllo, semplificando la progettazione del sistema e il risparmio dei costi.

Iii. Note di utilizzo
· Evitare frequenti on-off dei contatti (che è soggetto a usura) ed è necessario impostare ragionevolmente l'intervallo di pressione e ridurre il numero di operazioni.
· La capacità di contatto è limitata: quando si controllano le apparecchiature ad alta potenza, è necessario utilizzare un contattore insieme.
· Pulisci regolarmente i contatti per prevenire l'ossidazione che provoca uno scarso contatto e influisce sull'affidabilità.


In breve, il "segreto" del contatto elettrico manometro risiede nella misurazione della pressione perfettamente integrata con il controllo elettrico, raggiungendo la gestione automatizzata della pressione attraverso una struttura semplice ed è ampiamente utilizzata nell'approvvigionamento idrico, ingegneristica chimica, macchinari e altri campi.
