Dal mezzo alle condizioni operative: una guida di smontaggio completa per la selezione dei calibri di pressione del diaframma per evitare insidie comuni

Il processo scelto dovrebbe basarsi sulle caratteristiche del mezzo, sulle condizioni di misurazione, sui requisiti di installazione e sulle richieste di accuratezza. Dovrebbe corrispondere in modo completo ai parametri come il materiale diaframma, la forma strutturale e l'intervallo, per garantire che lo strumento sia adatto al sito e possa garantire l'accuratezza della misurazione.

Definire in modo chiaro le caratteristiche del mezzo misurato
· Resistenza alla corrosione: selezionare il materiale di membrana in base all'acidità e all'alcalinità, nonché sulle proprietà ossidanti e riducenti del mezzo:
Acido debole/alcali debole: 304/316 Diaframma in acciaio inossidabile
Altamente corrosivo (come acido solforico concentrato, Aqua Regia): Hastelloy (C-276), Monel Legato o Politetrafluoroetilene (PTFE) Diaframmazione
Industria alimentare/farmaceutica: deve essere conforme agli standard FDA di diaframmi sanitari in acciaio inossidabile 316L (come la gomma siliconica).
· Contenuto di viscosità/particelle: per supporti ad alta viscosità o contenente particelle (come fango, vernice), selezionare una struttura a membrana piatta o convessa resistente all'ospitazione per prevenire l'usura della membrana.
· Pericolo di tossicità/incendio: per mezzi tossici o infiammabili/esplosivi, è necessario un diaframma di connessione alla flangia di tenuta con eccellenti prestazioni di tenuta per prevenire perdite.

Ii. Determina le condizioni di misurazione e i parametri
· Intervallo di pressione:
L'intervallo di misurazione standard è impostato da 1,3 a 1,5 volte il limite superiore (ad esempio, se la pressione massima è 1 MPa, selezionare un intervallo di 1,6 MPa).
Per gli scenari di pressione pulsante (come all'uscita della pompa), un intervallo che è almeno il doppio della pressione di picco dovrebbe essere selezionato per impedire che il diaframma sia danneggiato a causa della fatica.
· Intervallo di temperatura
Quando la temperatura media è troppo alta (ad es.> 200 ℃), è necessario selezionare un materiale diaframma resistente alla temperatura ad alta temperatura (come la lega Hastelloy) o installare un tubo di condensatore.
In ambienti di temperatura estremamente bassa (come sotto -40 ℃), è necessario confermare la resistenza a bassa temperatura del materiale del diaframma (come la gomma fluoro).
· Condizioni ambientali: per scenari con vibrazioni frequenti (come compressori), è necessario selezionare un contatore diaframma con una struttura di smorzamento per impedire al puntatore di scuotere e influenzare la lettura.

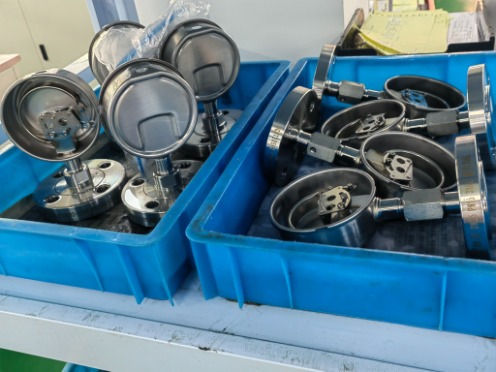

Iii. Forma strutturale e compatibilità dell'installazione

IV. Installazione corrispondente e requisiti di interfaccia
· Specifiche dell'interfaccia: le interfacce comuni includono M20*1.5, G1/2, NPT1/4, ecc. Devono essere coerenti con l'interfaccia della pipeline o dell'apparecchiatura.
· Metodo di installazione: installazione verticale (con il quadrante rivolto verso l'alto) o installazione orizzontale. Per il tipo di flangia, è necessario garantire che la spaziatura dei fori del bullone filettato sia conforme agli standard della conduttura (come DN50, PN16).

V. Precisione e livello di protezione
· Grado di precisione: i livelli di precisione comunemente usati sono di grado 1,0 e 1,6 (errore da ± 1% a ± 1,6%). Per misurazioni precise (come nei laboratori), è possibile selezionare il grado 0,5.
· Livello di protezione: per ambienti esterni o umidi, selezionare un livello di IP65 o superiore per impedire ad l'acqua di entrare e influenzare i componenti interni.

Considerazioni sulla selezione
Compatibilità del mezzo con il materiale del diaframma
· Ad esempio, le membrane politetrafluoroetilene (PTFE) sono resistenti agli acidi forti e alle basi forti, ma non sono adatte per metalli fusi ad alta temperatura; Hastelloy C-276 è adatto per i media contenenti ioni fluoro, ma è relativamente costoso.

Requisito di compensazione della temperatura
· Quando la temperatura del mezzo differisce significativamente dalla temperatura ambiente (ad esempio,> 50 ℃), è necessario prendere in considerazione l'influenza della temperatura sull'elasticità del diaframma. In tali casi, è possibile selezionare un indicatore del diaframma con compensazione della temperatura.

Costo e saldo di valore per denaro
· Materiali speciali (come la lega di titanio) per le foche del diaframma hanno costi elevati. È necessario selezionarli in base alle condizioni di lavoro e ai requisiti specifici per evitare il sovradimensionamento che possono portare a rifiuti.


Riferimento per i casi di selezione
Scena
· Un'impresa chimica deve misurare la pressione di una pipeline di acido cloridrico di concentrazione del 30% (con una temperatura di 80 ℃ e una pressione che varia da 0 a 0,8 MPa).

Suggerimenti di selezione
Materiale del diaframma: Hastelloy C-276 (resistente alla corrosione dell'acido cloridrico).
Forma strutturale: tipo flangia (DN25, PN10) - Previene la perdita.
Intervallo: 1,0 MPa (0,8 MPa * 1,25 volte).
Precisione: 1,6 Grado, Livello di protezione: IP65.

Riepilogo:

La selezione del diaframma calibri di pressione dovrebbe essere basato sul principio "Medium - Operation Conditions - Installation". Attraverso la corrispondenza precisa di materiali, strutture e intervalli di misurazione, è possibile ottenere un equilibrio tra affidabilità di misurazione e economia. Soprattutto in settori come l'ingegneria chimica, la lavorazione degli alimenti e il petrolio, la corretta selezione è fondamentale per garantire la sicurezza della produzione e l'accuratezza dei dati. .
