Vedi i dettagli Nel campo della misurazione della bassa pressione, i manometri a capsula occupano una posizione significativa grazie alla loro elevata precisione e stabilità. Che si tratti di monitorare la bassa pressione nei gasdotti, nei sistemi di ventilazione o nei recipienti per le reazioni chimiche, la loro presenza è visibile ovunque. Oggi esaminiamo in dettaglio il significato del modello, la composizione strutturale e la selezione dei materiali dei manometri a capsula.

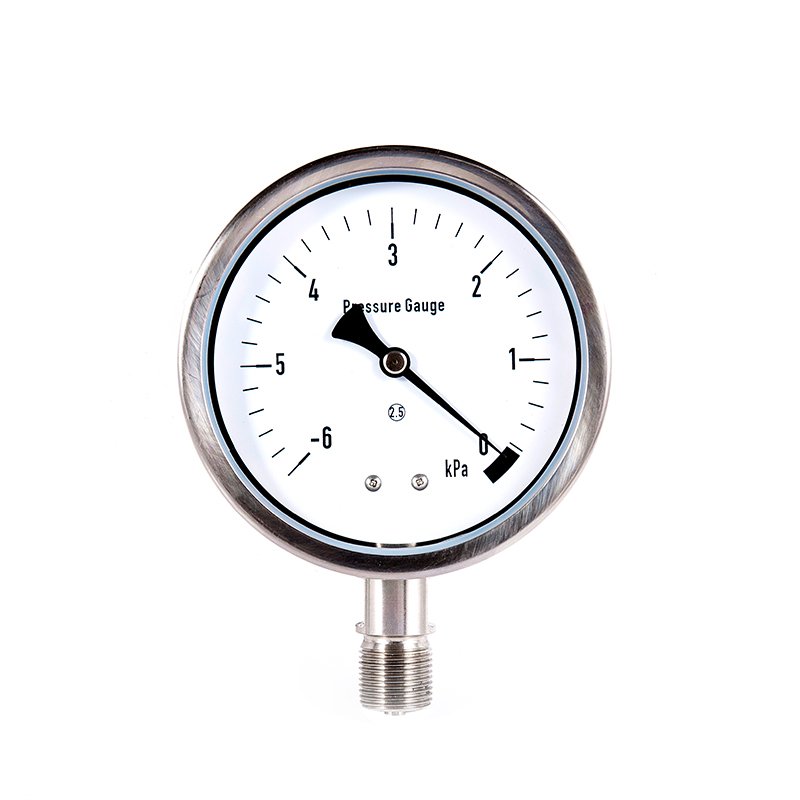

Manometro a capsula: modello
Modello base: Inizia con "YE", dove "Y" sta per manometro e "E" si riferisce specificamente alla struttura della membrana (distinta dalla "Y" dei normali manometri con tubo a molla).
Diametro quadrante: Il numero immediatamente successivo al numero di serie di base indica il diametro del quadrante (unità: mm). Ad esempio, YE-100 significa che il diametro del quadrante è 100 mm, mentre YE-150 è 150 mm. Più grande è il quadrante, maggiore è la precisione di lettura, rendendolo adatto a scenari che richiedono l'osservazione a lunga distanza.
Identificatore di funzione speciale: Alcuni modelli avranno lettere aggiuntive che indicano funzioni speciali. Ad esempio, in "YE-100B", la "B" può indicare un materiale in acciaio inossidabile con bordi; in "YE-100Z", la "Z" indica l'installazione assiale (l'impostazione predefinita è l'installazione radiale).
Ad esempio: "YE-100BZ" indica "Materiale in acciaio inossidabile, diametro quadrante 100 mm, manometro a capsula montata assialmente". Semplicemente guardando il numero del modello, puoi determinare rapidamente se soddisfa i tuoi requisiti di utilizzo.
Divisione strutturale del manometro a capsula
Sebbene il manometro a capsula non è di grandi dimensioni, la sua struttura interna è progettata ingegnosamente e tutti i componenti lavorano insieme per ottenere una misurazione precisa della bassa pressione.
Elemento di misurazione principale: capsula
È formato saldando i bordi di due diaframmi metallici (solitamente in lega di rame o acciaio inossidabile), creando una scatola circolare piana sigillata. Quando il mezzo misurato entra nella scatola della membrana, la membrana subirà una deformazione elastica (espansione o contrazione) a causa dell'effetto della pressione. Questa è la "fonte di energia" per la misurazione della pressione.
Meccanismo di trasmissione: amplifica piccoli spostamenti
La deformazione del diaframma è estremamente piccola. Deve essere amplificato attraverso meccanismi di trasmissione come bielle e ingranaggi prima che possa far ruotare l'indice. Questo processo è simile al "principio della leva", convertendo piccole variazioni di pressione in spostamenti visibili dell'indice.
Sistema di indicazione: presenta visivamente i valori di pressione
Include puntatori e quadranti. Le unità di scala sono principalmente KPa (kilopascal) o MPa (megapascal, comunemente utilizzati per applicazioni a basso raggio). Alcuni modelli speciali possono anche indicare unità come la barra, facilitando la lettura in diversi scenari.
Shell e connessioni
Il guscio esterno protegge i componenti interni e svolge anche le funzioni di protezione dalla polvere e dall'umidità; i connettori servono per collegare la tubazione misurata, introducendo la media pressione nella capsula. Le specifiche dell'interfaccia come (M20*1.5) devono corrispondere alla pipeline.
Scelta dei materiali e scenari applicativi
Il materiale del manometro a membrana influisce direttamente sulla sua corrosività, durata e ambiente applicabile. Quando lo si sceglie, si dovrebbe tenere conto delle caratteristiche del mezzo misurato.
1. Materiale della scatola della membrana:
Lega di rame: Basso costo e buona elasticità, adatta per misurare gas non corrosivi (come aria, azoto) o liquidi neutri.
Acciaio inossidabile: presenta una forte resistenza alla corrosione e può essere utilizzato per misurare fluidi con tracce di sostanze corrosive (come gas leggermente acidi, vapore in ambienti umidi). È più durevole nelle industrie chimiche, nelle zone costiere, ecc.
2. Materiale della calotta:
Acciaio al carbonio ordinario: superficie trattata con vernice, a basso costo, adatto per ambienti interni asciutti e non corrosivi.
Acciaio inossidabile: livello di protezione più elevato, in grado di resistere a umidità, polvere e gas leggermente corrosivi, adatto per ambienti esterni o difficili.
3. Materiale sigillante:
La sigillatura tra il giunto e l'alloggiamento viene solitamente eseguita utilizzando gomma nitrilica o gomma siliconica. La gomma nitrilica ha una buona resistenza all'olio, mentre la gomma siliconica è più resistente alle alte temperature. La scelta del materiale può essere fatta in base alla temperatura e alle caratteristiche del mezzo.
Sebbene i manometri a capsula siano utilizzati principalmente in "campi a bassa pressione", sono indispensabili in settori quali la sicurezza del gas, il monitoraggio ambientale e la lavorazione alimentare. Per sfruttare al massimo il loro valore nella giusta posizione è necessario comprenderne il significato modello, coglierne i principi strutturali e selezionare i materiali adeguati. La prossima volta che acquisti, puoi fare riferimento a questa guida per trovare facilmente il modello adatto!
