Cos'è un manometro a pressione remoto?

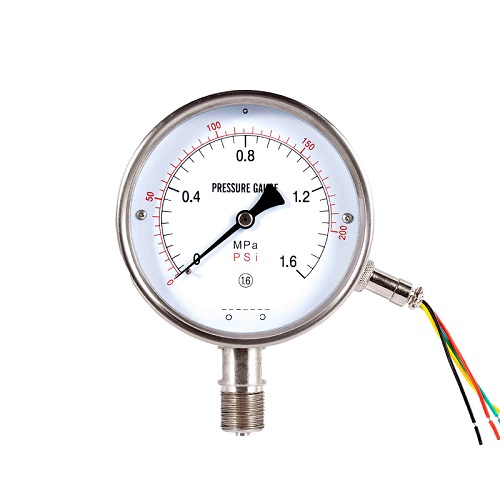

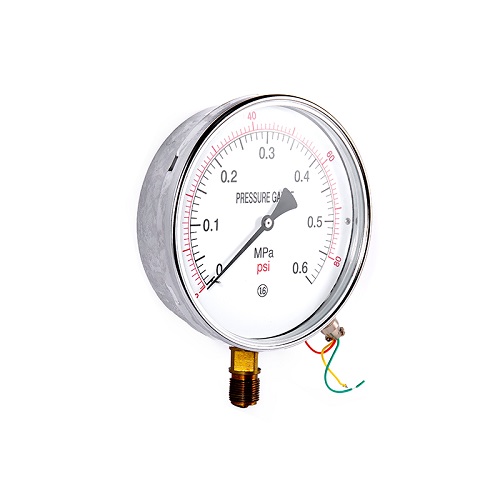

Misuratore di pressione di trasmissione remoto
Nella produzione industriale e vari settori ingegneristici, la misurazione della pressione è un compito cruciale. Calibri di pressione di trasmissione remoto , poiché gli strumenti che possono convertire i valori di pressione in segnali elettrici e trasmetterli in remoto, stanno svolgendo un ruolo insostituibile. Non solo possono visualizzare i valori di pressione in tempo reale, ma possono anche trasmettere dati al centro di controllo remoto, facilitando gli operatori per monitorare e regolare in qualsiasi momento.
Oggi, approfondiamo i modelli, le strutture e i materiali dei calibri di pressione lontana.

1.
Il numero di modello del manometro remoto di solito contiene molte informazioni. Le regole di denominazione per i modelli di diversi produttori possono variare leggermente, ma generalmente seguono alcuni schemi. Prendendo l'YTZ-150 comune come esempio:
"Y" rappresenta un indicatore di pressione, che è il simbolo universale per i prodotti di manometro, indicando che appartiene alla categoria degli strumenti di misurazione della pressione.
"TZ" indica generalmente il metodo di trasmissione remoto, come la trasmissione remota di resistenza. Qui, indica che questo indicatore di pressione raggiunge la trasmissione remota dei segnali di pressione attraverso cambiamenti di resistenza.
"150" indica che il diametro nominale del quadrante del manometro è di 150 mm. Il diametro del quadrante più grande rende le letture più chiare ed è adatto a situazioni in cui il valore della pressione deve essere osservato a distanza.
Inoltre, alcuni modelli saranno seguiti da altre lettere. Ad esempio, "Z" potrebbe indicare un tipo resistente agli urti, indicando che questo manometro a pressione remoto ha una certa capacità di resistere alle vibrazioni meccaniche ed è adatto per ambienti di lavoro con vibrazioni; "B" potrebbe rappresentare materiale in acciaio inossidabile, il che significa che l'indicatore di pressione seleziona l'acciaio inossidabile come materiale, migliorando la sua resistenza alla corrosione e adatto alla misurazione della pressione dai mezzi corrosivi.

2. Analisi completa della struttura interna
Il manometro remoto è composto principalmente dalla parte di misurazione, elementi di resistenza, meccanismo di trasmissione, interfaccia di alloggiamento e connessione, ecc.
Sezione di misurazione: il componente centrale è il tubo Bourdon, che è un tubo metallico cavo piegato in una forma specifica (di solito a forma di C). Quando la pressione del mezzo misurato entra nel tubo di Bourdon, le estremità del tubo subiranno una deformazione elastica dovuta alla forza. Maggiore è la pressione, più evidente è la deformazione. Questa deformazione è la base per la misurazione della pressione e la successiva conversione e display del segnale si basano su questo.
Elemento resistore: di solito viene utilizzato un potenziometro scorrevole. La spazzola è collegata al meccanismo di trasmissione del tubo a molla. Quando il tubo a molla si deforma a causa delle variazioni di pressione, guiderà la spazzola per scivolare sul potenziometro, cambiando così il valore di resistenza del potenziometro. Questa variazione del valore di resistenza è proporzionale alla pressione misurata, raggiungendo la conversione dal segnale di pressione al segnale di resistenza.
Meccanismo di trasmissione: è composto da aste di collegamento, ingranaggi, ecc. Funziona come un "ponte" e un "amplificatore". Da un lato, trasmette la leggera deformazione del tubo a molla al pennello, facendo scivolare sul potenziometro; D'altra parte, amplifica il leggero spostamento del tubo a molla, guidando il puntatore per ruotare sul quadrante, in modo da indicare localmente il valore della pressione.
Shell: la sua funzione principale è proteggere i componenti interni, prevenendo la polvere, l'umidità, le collisioni meccaniche, ecc. Far causare danni alle parti di precisione interna. I materiali a guscio comuni includono acciaio al carbonio e acciaio inossidabile. I gusci di acciaio al carbonio hanno un costo inferiore e sono adatte per ambienti di lavoro generali; I gusci in acciaio inossidabile hanno una migliore prevenzione della ruggine e proprietà di resistenza alla corrosione e sono adatti per ambienti duri come quelli con condizioni umide o gas corrosivi o liquidi.
Interfaccia di connessione: viene utilizzato per collegare l'apparecchiatura testata alla pipeline. Il metodo di connessione comune è la connessione filettata. Ad esempio, la specifica filettata di M20*1.5 è abbastanza comunemente utilizzata. Questo metodo di connessione è conveniente per l'installazione e ha buone prestazioni di tenuta, garantendo che il mezzo testato non perda.

3. Selezione del Materiale
La selezione di materiali per ciascun componente dell'indicatore di pressione remoto influisce direttamente sulla sua performance, gamma applicabile e durata di servizio:
Materiale del tubo Borden:
Lega di rame: come il bronzo di fosforo, ecc., Possiedono una buona elasticità e resistenza alla corrosione e hanno prezzi relativamente bassi. Sono adatti per misurare la pressione di liquidi, gas o vapori che non hanno pericolo di esplosione, non si cristallizzano, non si solidificano e non causano corrosione alle leghe di rame e rame. Ad esempio, vengono utilizzati per misurare la pressione di media comuni come acqua e aria.
Acciaio inossidabile: materiali come 304/316/316L in acciaio inossidabile possiedono una resistenza di corrosione estremamente forte. Sono adatti per misurare la pressione di liquidi, gas o vapori che hanno una natura alcalina debole ma nessun rischio di esplosione, non cristallizzano e non si solidifica. Sono ampiamente utilizzati in settori come ingegneria chimica, petrolio e prodotti farmaceutici. I media misurati in questi settori hanno spesso alcune proprietà corrosive.
Materiale a guscio:
Acciaio al carbonio: è conveniente, facile da elaborare e può soddisfare i requisiti di protezione per i calibri in ambienti generali. In alcuni casi in cui la resistenza alla corrosione non è fortemente richiesta e l'ambiente è relativamente asciutto senza sostanze corrosive, ad esempio nelle normali seminari di lavorazione meccanica, è possibile selezionare cuscinetti di pressione di trasmissione remoti in acciaio al carbonio.
Acciaio inossidabile: ha eccellenti proprietà anti-russa e resistenza alla corrosione. Anche in ambienti umidi o con gas corrosivi o liquidi, può funzionare stabilmente per molto tempo. In settori come l'ingegneria chimica, l'ingegneria marina e la lavorazione degli alimenti, in cui le condizioni di lavoro sono dure cuscinetti di pressione di trasmissione remoti racchiusi in acciaio inossidabile sono una scelta migliore.
Materiale del connettore:
Connettore di rame: solitamente utilizzato in combinazione con i tubi a molla in lega di rame, è adatto per sistemi di misurazione della pressione senza mezzi corrosivi. Ha una buona compatibilità con i tubi a molla in lega di rame e può garantire un'eccellente connessione e prestazioni di tenuta.
Articolazione in acciaio inossidabile: combinato con tubo a molla in acciaio inossidabile, è adatto per situazioni che coinvolgono mezzi corrosivi. La sua resistenza alla corrosione è compatibile con quella del tubo a molla in acciaio inossidabile, impedendo efficacemente perdite e altri problemi presso l'articolazione a causa della corrosione dei media, migliorando così l'affidabilità e la durata di servizio dell'intero sistema.
Riepilogo:
Il modello, la struttura e il materiale del manometro remoto sono correlati e reciprocamente influenti. Quando si sceglie un indicatore di pressione remoto, è necessario considerare questi fattori in modo completo in base allo scenario di applicazione specifico, alle caratteristiche del mezzo misurato e ai requisiti di accuratezza della misurazione. Solo in questo modo l'indicatore di pressione remoto può funzionare in modo stabilmente e affidabile durante il suo funzionamento, fornendo un accurato supporto dei dati di pressione per la produzione industriale e la costruzione di ingegneria. Speriamo che attraverso questa introduzione, tutti possano avere una comprensione e una conoscenza più profonde dei calibri di pressione remoti.
