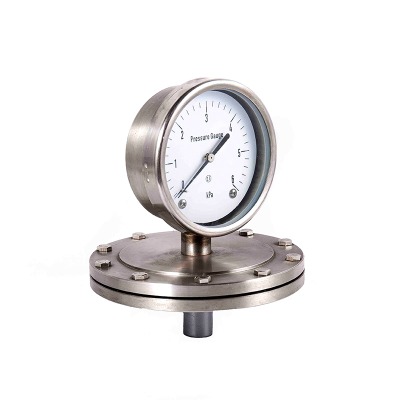

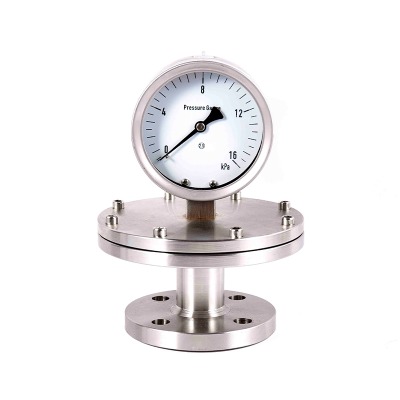

Vedi i dettagli Il manometro del diaframma è uno strumento che misura la pressione in base al principio di deformazione di un diaframma elastico, il suo vantaggio fondamentale risiede nella capacità di gestire direttamente i media viscosi, particellati, cristallini o corrosivi. Per evitare i problemi di fallimento dell'ordinario ordinario calibri di pressione (come calibri di pressione del diaframma) causati da blocco medio o corrosione. Le seguenti sono spiegate da due aspetti l'applicazione del prototipo e i punti di utilizzo:
Applicazione prototipo
1. Industria cremica
Misurare la pressione dei media corrosivi (come soluzioni acide e alcali, gas di cloro, solfuri) o materiali viscosi (come resine, vernici). Ad esempio: monitoraggio della pressione all'interno del recipiente di reazione, controllo della pressione in acido e alcalino per le tubazioni, per le perdite di prevenzione, per le perdite di prevenzione, per le perdite di prevenzione, per le tubazioni, il materiale per il danno, il materiale per lo sfogo strumento.
2. Industria del cibo e farmaceutica
Utilizzato per applicazioni sanitarie, come i prodotti lattiero -caseari, l'industria vinicola, le salse, i liquidi farmaceutici, ecc., Per misurare la pressione di media viscosi o facilmente contaminati. Il diaframma è realizzato in acciaio inossidabile (316L) o politetrafluoroetilene alimentare, con una superficie liscia senza angoli morti. Può resistere alla pulizia e alla disinfezione (come la sterilizzazione del vapore), evitando la contaminazione residua del mezzo.
3. Protezione ambientale e trattamento delle acque reflue
Misurare la pressione dei media contenenti particelle come fognature, fanghi e fango, come la pressione all'uscita del serbatoio di sedimentazione e la pressione nel gasdotto di trasporto dei fanghi. La struttura rigida del diaframma può resistere all'erosione delle particelle e non è incline a intasamento (senza canali a lungo stretto), risolvendo così il problema di pressione ordinaria "
4.Lelight Industry and Printing & Dyeing Industry
Viene utilizzato per il monitoraggio della pressione in media come agenti di dimensionamento (per la stampa e la tintura) e soluzioni di sapone ad alta temperatura. Il diaframma può resistere a temperature da moderate a basse (in genere da -40 a 150 ℃ e con materiali speciali, temperature ancora più elevate) ed è resistente all'adesione dei media viscosi, garantendo una misurazione stabile a lungo termine.
Chiave di funzionamento
1. Core di selezione
· Caratteristiche medi: selezionare il materiale del diaframma in base alla corrosività del mezzo (ad esempio, politetrafluoroetilene diaframma per misurare acidi forti, 304 acciaio inossidabile per mezzi debolmente corrosivi e lega Hastelloy per mezzi altamente corrosivi); Quando ci sono particelle dure, è necessario selezionare un diaframma più spesso e resistente all'usura (ad esempio acciaio inossidabile con uno spessore di 1,5 mm o più).
· Intervallo di pressione: l'intervallo di misurazione del manometro per il diaframma è generalmente da 0 a 6 MPa (dominato da bassa pressione, mentre l'alta pressione richiede l'uso di diaframmi ondulati per migliorare la rigidità e la pressione misurata dovrebbe rientrare nell'intervallo da 1/3 a 2/3 della gamma di misurazione (per evitare la deforma permanente del diaframma a causa della sovrassura).
· Adattamento della temperatura: se la temperatura media è troppo alta (più di 150 ℃), influirà sull'elasticità del diaframma. Pertanto, è necessario selezionare un materiale in grado di resistere a temperature elevate (come la lega di monel) o installare un anello di condensa (per ridurre la temperatura di contatto del diaframma).
2.About Installation
· Posizione di installazione: preferisci l'installazione verticale (con il diaframma rivolto verso il basso) per impedire al terreno di depositare sulla superficie del diaframma; Se installato in orizzontale, assicurarsi che il diaframma sia parallelo all'asse della tubazione per ridurre l'impatto delle particelle.
· Metodo di connessione: utilizzare la flangia o la connessione filettata (a seconda della specifica del tubo), garantendo una guarnizione stretta (il materiale della guarnizione dovrebbe essere compatibile con il mezzo, come una guarnizione politetrafluoroetilene per resistenza all'acido), per impedire alla perdita del mezzo di corridore dell'alloggiamento dello strumento.
· Evita l'interferenza: stai lontano da forti fonti di vibrazione (come corpi di pompa) o forti campi magnetici. Se necessario, installare staffe che assorbono gli shock per impedire al diaframma di diventare affaticato o al puntatore dal tremare, il che potrebbe influire sulla lettura.
3.OPERAZIONE E MANUTENZIONE
· Ispezione pre-avvio: assicurarsi che l'intervallo corrisponda alla pressione misurata (divieto dell'uso di sovrapressione) e che la superficie della membrana sia priva di danni, deformazione e il puntatore è a zero (quando non è presente alcuna pressione).
· Lettura quotidiana: dopo che il puntatore si stabilizza, leggi il valore (durante il flusso del mezzo, potrebbero esserci fluttuazioni e un dispositivo di smorzamento può essere usato per appianare il puntatore); Se si misura un mezzo viscoso, è necessario pulire periodicamente la superficie del diaframma (ad esempio, attraverso la valvola di esplosione).
· Manutenzione regolare:
Condurre controlli mensili sulle prestazioni di tenuta del diaframma (nessuna perdita, nessuna rigonfiamento).
La calibrazione viene condotta una volta ogni sei mesi (confrontando una fonte di pressione standard. Se la deviazione supera i livelli di 1,6, il meccanismo di trasmissione deve essere regolato).
Se il mezzo contiene componenti corrosivi, il diaframma deve essere sostituito ogni anno (per prevenire il degrado e il successivo declino dell'accuratezza).
Riepilogo:
La progettazione del prototipo dell'indicatore di pressione del diaframma è incentrata sulla "misurazione della pressione in mezzi aggressivi" "ed è principalmente applicata in settori come ingegneria chimica, trasformazione alimentare e protezione ambientale. Quando lo si utilizza, è necessario prestare particolare attenzione alla compatibilità dei materiali, alla protezione dell'installazione e alla manutenzione regolare per garantire il suo funzionamento stabile a lungo termine.
