La differenza tra manometro del diaframma e indicatore del diaframma a bassa pressione

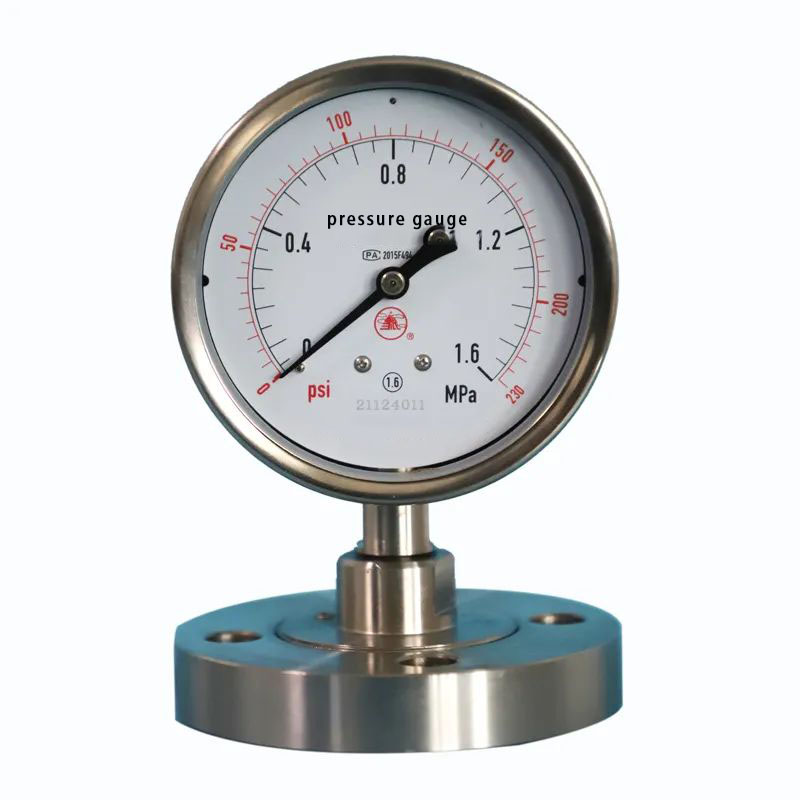

Manometro del diaframma


Nel lavoro quotidiano, tali situazioni spesso si verificano in cui gli utenti hanno effettivamente bisogno di manometri di pressione del diaframma, ma nei contratti o durante le conversazioni telefoniche, menzionano manometri di pressione di membrana. La ragione di ciò è che questi due tipi di manometri hanno lo stesso aspetto. Ora, introduciamo brevemente le principali differenze tra i due tipi di calibri.

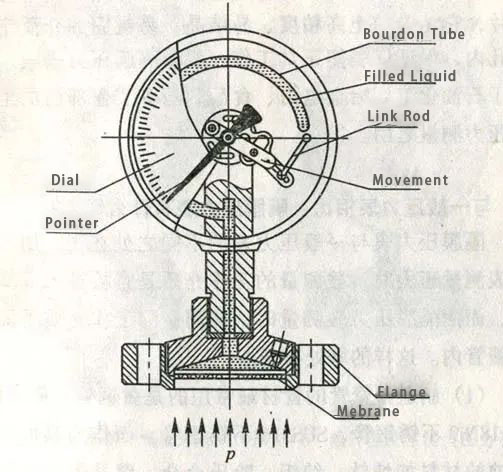

Il principio di lavoro del manometro del diaframma

Quando la pressione del diaframma misura la pressione, il mezzo di lavoro misurato agisce direttamente sul diaframma di isolamento. Il diaframma subisce una deformazione verso l'alto. La pressione media viene trasmessa al tubo a molla attraverso il liquido di riempimento all'interno del tubo a molla, causando la fine della deformazione elastica dell'estremità del tubo a molla. Con l'aiuto del meccanismo di collegamento, l'albero del cambio del meccanismo viene spinto a ruotare, causando così il puntatore per indicare il valore di pressione misurato sulla scala.

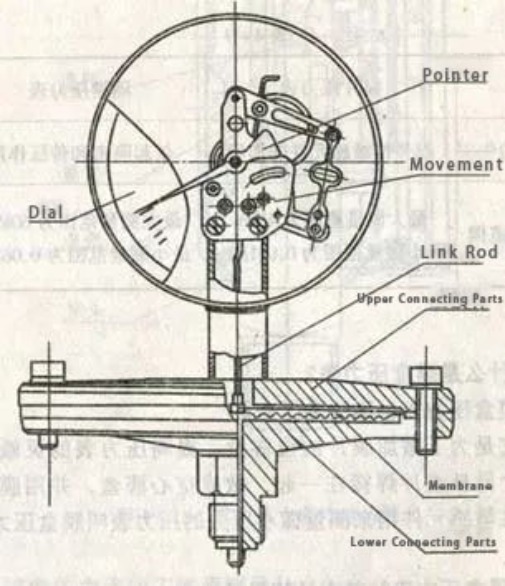

Il principio di lavoro del calibro del diaframma a bassa pressione

Sotto l'influenza della pressione, il mezzo di lavoro misurato agisce direttamente sul diaframma elastico. Il diaframma subisce una deformazione elastica verso l'alto (per misurare la pressione positiva) o verso il basso (per misurare la pressione negativa). Attraverso il meccanismo dell'asta di collegamento fissata al centro del diaframma, spinge l'albero del meccanismo per ruotare, facendo in modo che il puntatore indichi il valore di pressione misurato sulla scala.

Le principali differenze tra i due tipi di misuratori di pressione sono:
(1) diversi elementi elastici:
L'elemento elastico del manometro del diaframma è un tubo a molla, mentre il diaframma funge solo da separatore. L'elemento elastico dell'indicatore del diaframma a bassa pressione è un diaframma ondulato. La pressione misurata agisce sul diaframma, facendolo sottoporsi a una deformazione elastica verso l'alto (o verso il basso). Il valore di pressione è indicato attraverso il meccanismo di collegamento saldato al diaframma.

(2) diversi gradi di precisione:
L'indicatore di pressione del diaframma di solito ha una classe di precisione di 1,6; mentre l'indicatore del diaframma a bassa pressione ha una classe di precisione di 2,5.

(3) diversi intervalli di misurazione:
Intervallo di misurazione del manometro del diaframma:

Intervallo di misurazione del calibro diaframma a bassa pressione:

(4) diversi intervalli di temperatura per l'uso:
Calibri di pressione del diaframma Può essere progettato con strutture di radiatore o tubo e vengono utilizzati per misurare gli ambienti ad alta temperatura. Tuttavia, i calibri a bassa pressione, a causa del loro meccanismo di trasmissione del collegamento, non possono utilizzare i dispositivi di raffreddamento.

Conclusione:

Quando si misurano la pressione di gas generalmente puliti, è possibile selezionare calibri di pressione in acciaio inossidabile. Tuttavia, se il mezzo misurato ha una forte corrosività (come acido cloridrico, gas di cloro umido, ossido di ferro), elevata viscosità (come lattice), è soggetto a cristallizzazione (come acqua salata), soggetto a solidificazione (come l'asfalto caldo) o contiene una materia sospesa solida (come il liquame), quindi un indicatore di pressione non è più adatto. Anche il tubo in acciaio inossidabile 316L sarà corroso dall'acido cloridrico. La materia sospesa o le impurità nell'asfalto e nelle acque reflue bloccerà rapidamente la pressione della pressione che guida i fori, causando la perdita di funzionalità dello strumento.
Pertanto, in queste condizioni, questi due tipi di manometri senza contatto sono molto adatti. Puoi scegliere diversi materiali di membrana diaframma resistente alla corrosione in base a diversi mezzi corrosivi forti per raggiungere lo scopo della prevenzione della corrosione. A causa della presenza della membrana del diaframma, può impedire alla forte viscosità corrosiva, elevata, facilmente cristallizzante e facilmente consolidante i media che fluiscono nel foro di guida della pressione, garantendo che lo strumento possa funzionare normalmente. Pertanto, in base alla pressione di lavoro effettiva, alle abitudini di utilizzo dell'impresa, scegli il tipo appropriato di manometro per il diaframma o indicatore di pressione della membrana. "
